Z1A
GALLERY
-

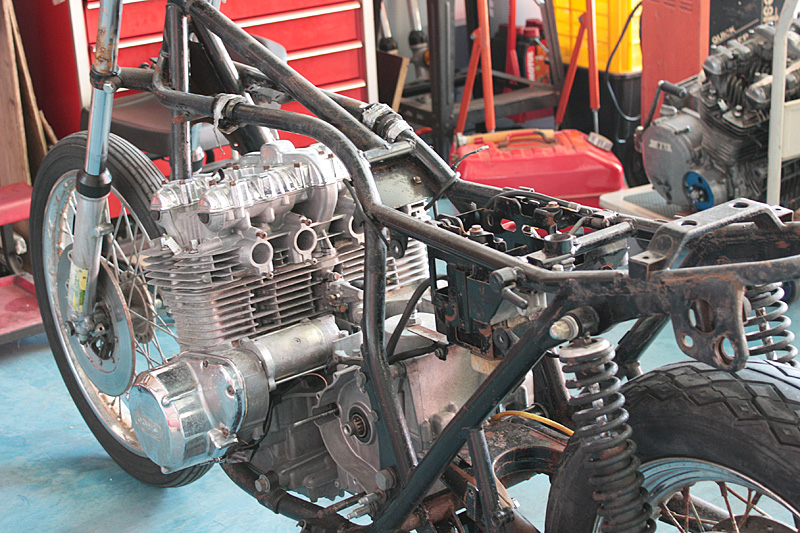

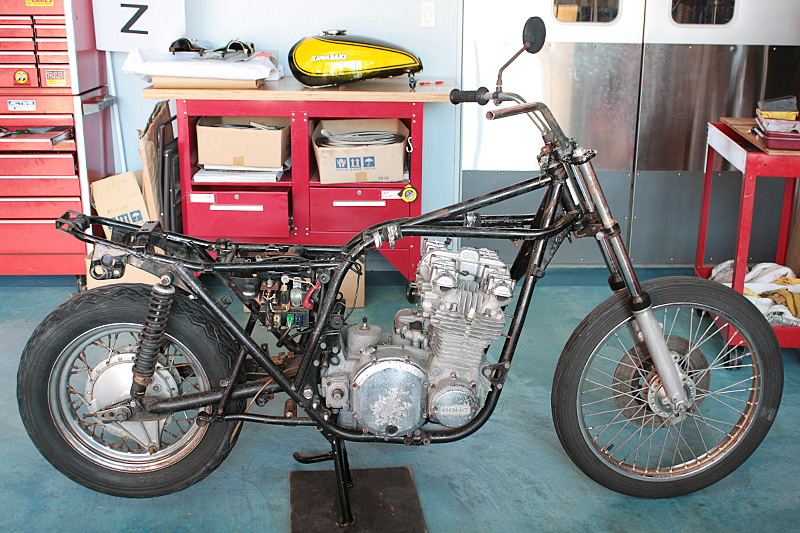

車両管理番号:b7376_Z1A（初期状態）
-
b7376_Z1A（初期状態）
-

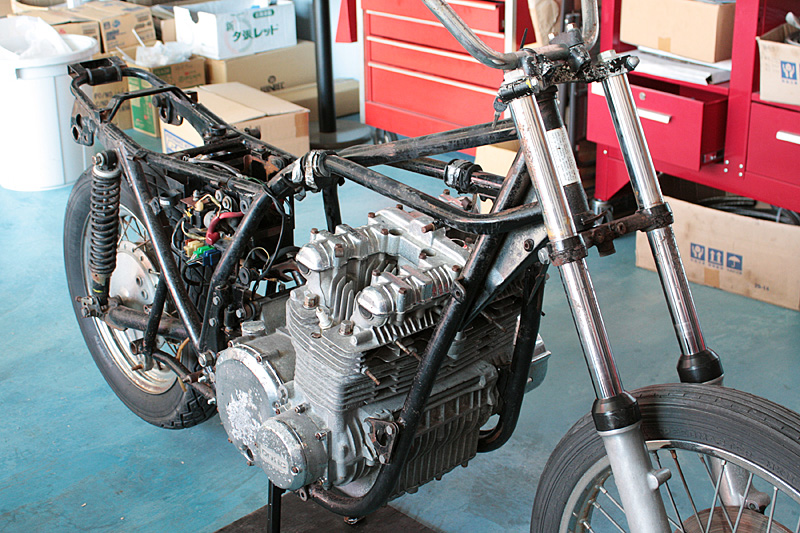

b7376_Z1A（初期状態）
-

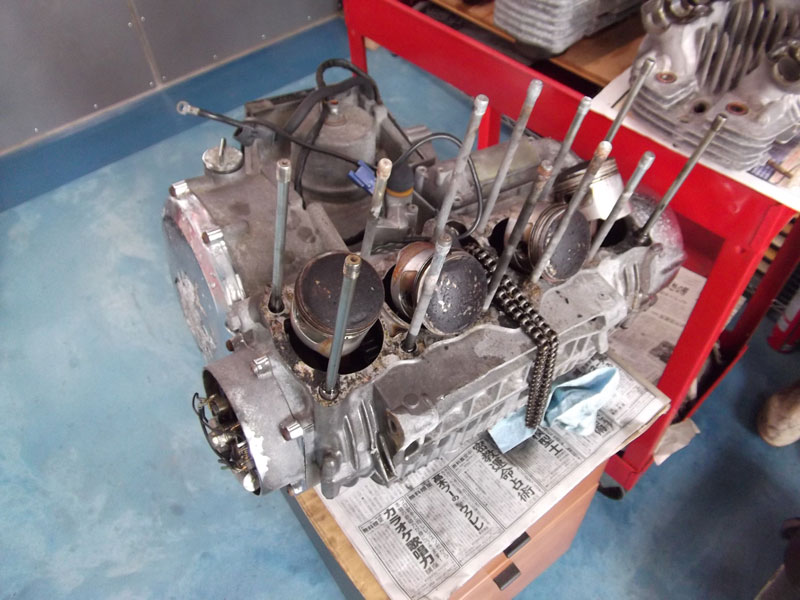

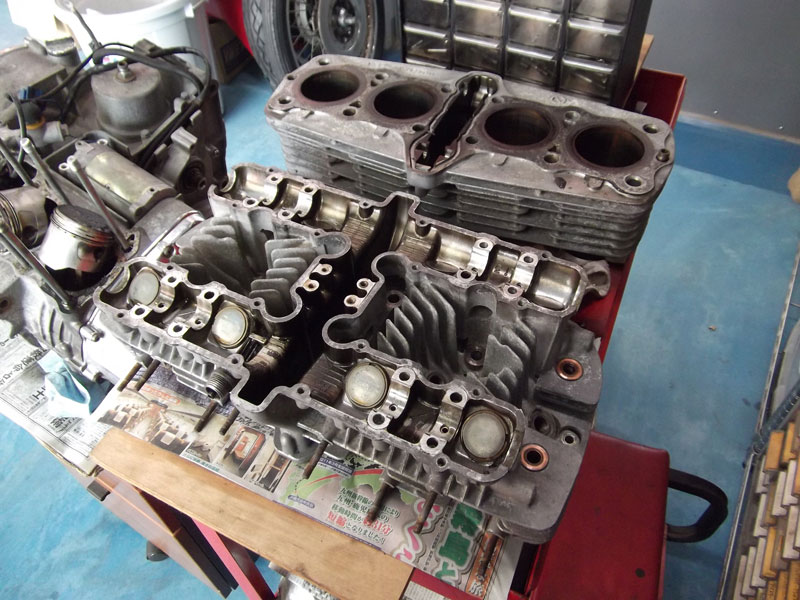

エンジン分解状況
-
エンジン分解状況
-

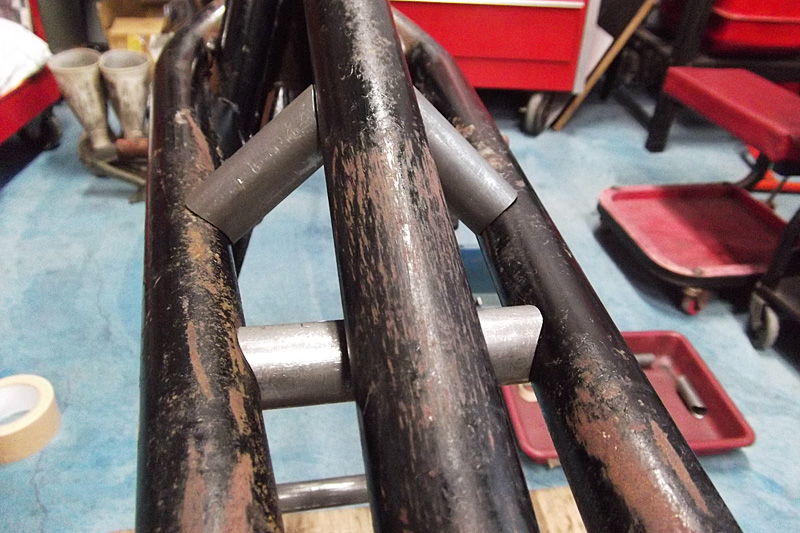

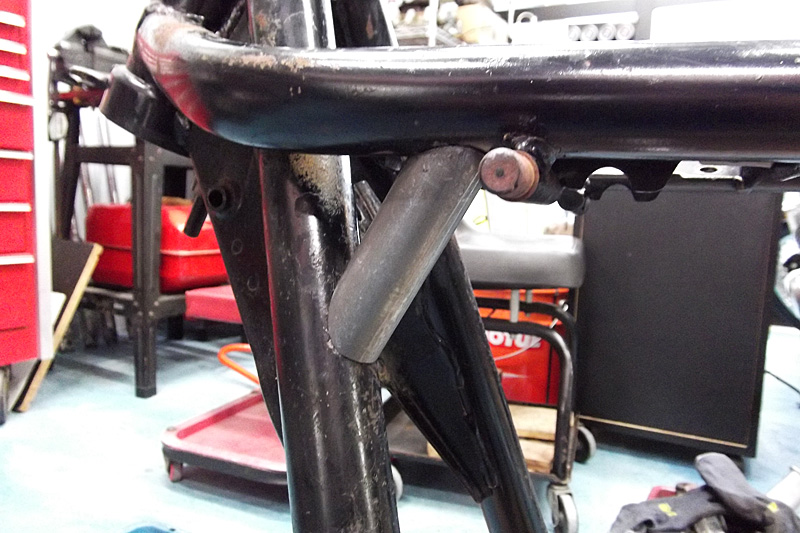

フレーム補強・溶接前スリ合わせ（12/8UP）
-

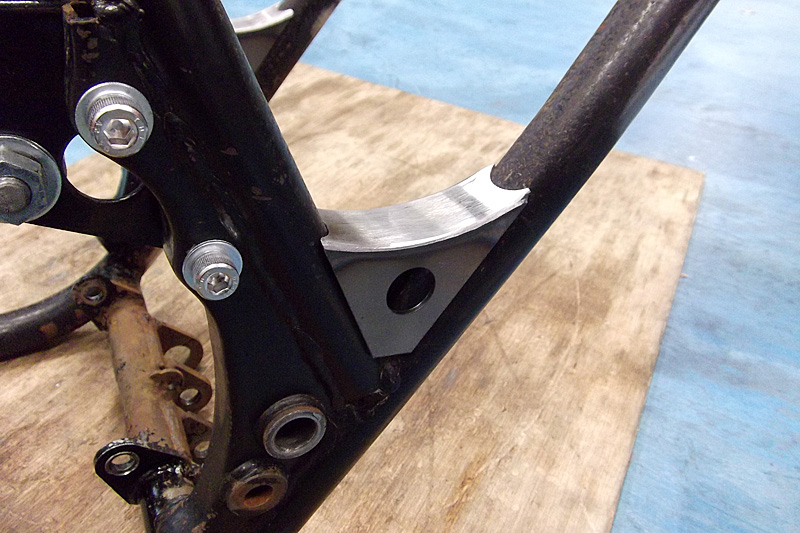

フレーム補強・溶接前スリ合わせ （12/8UP）
-
フレーム補強・溶接前スリ合わせ （12/8UP）
-

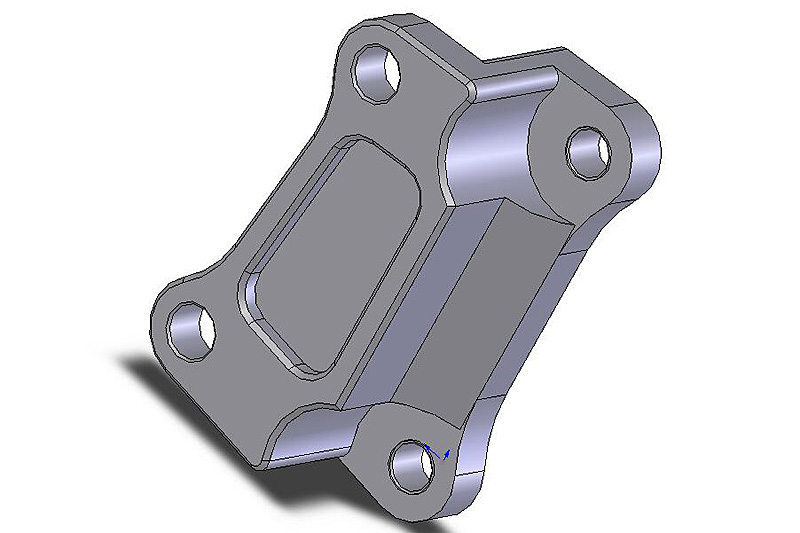

フロントキャリパーサポート・イメージ （12/8UP）
-

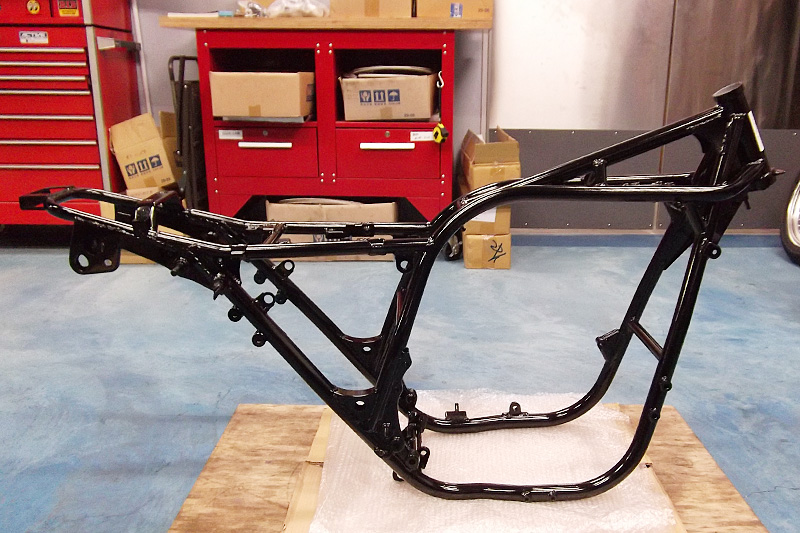

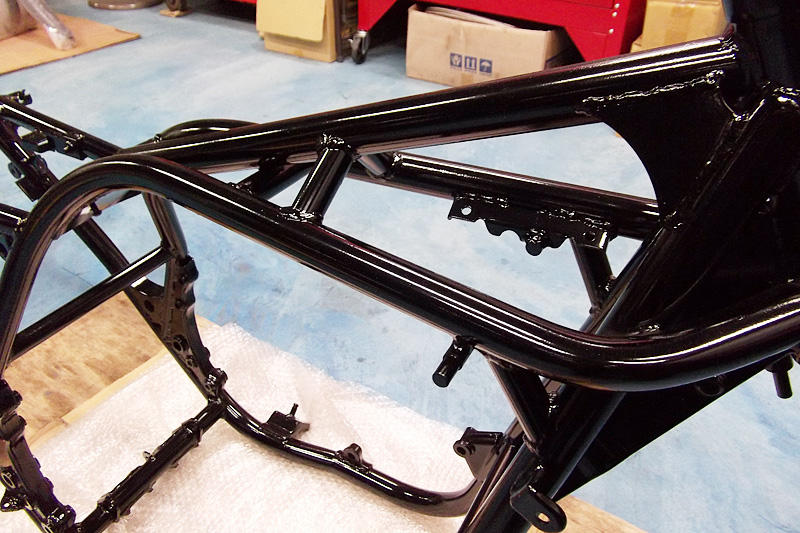

フレーム補強・塗装仕上がり（12/29UP）
-
タンク下廻りの補強（12/29UP）
-

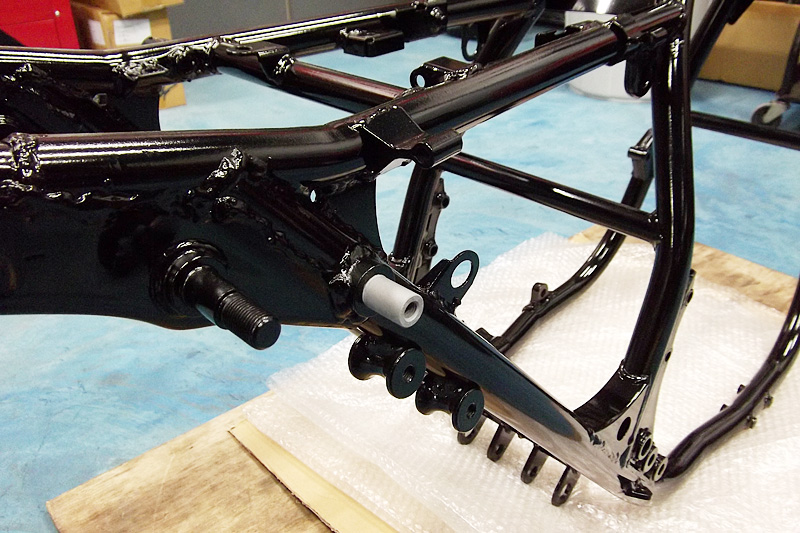

レイダウン加工など（12/29UP）
-

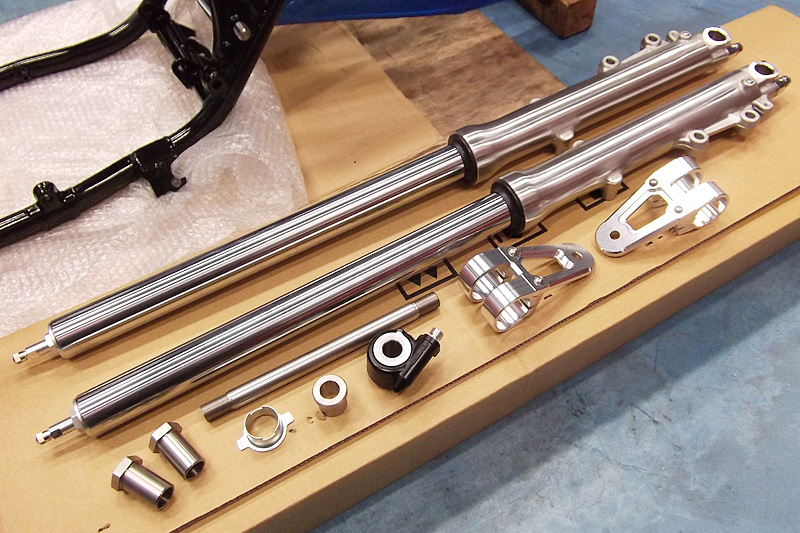

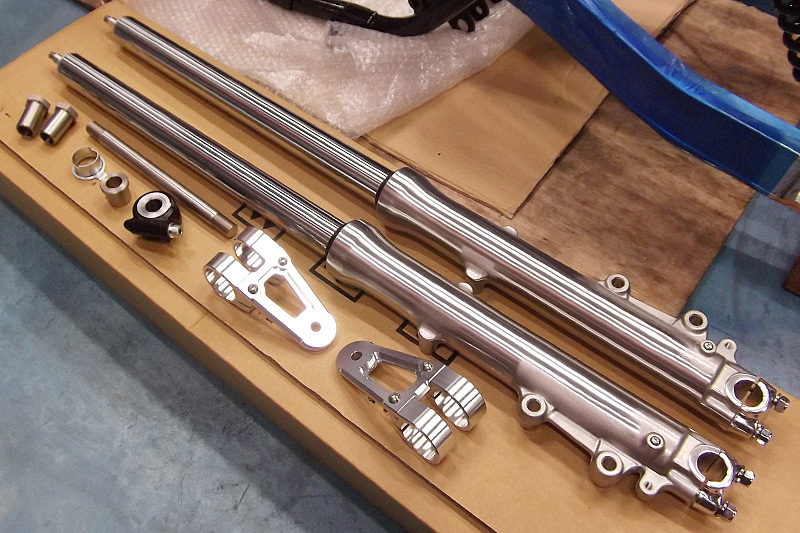

フロントフォーク廻り ＫＹＢ３８（12/29UP）
-
ビレットライトステーなど（12/29UP）
-

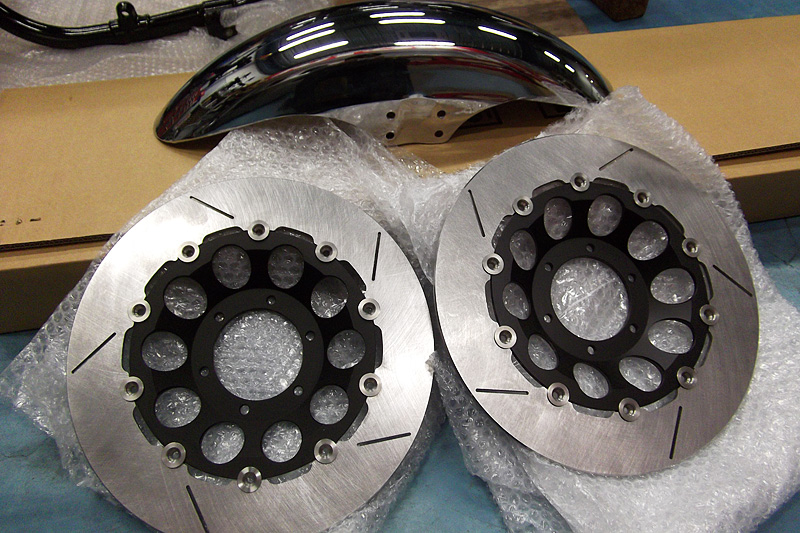

フロントディスク・フェンダー（12/29UP）
-

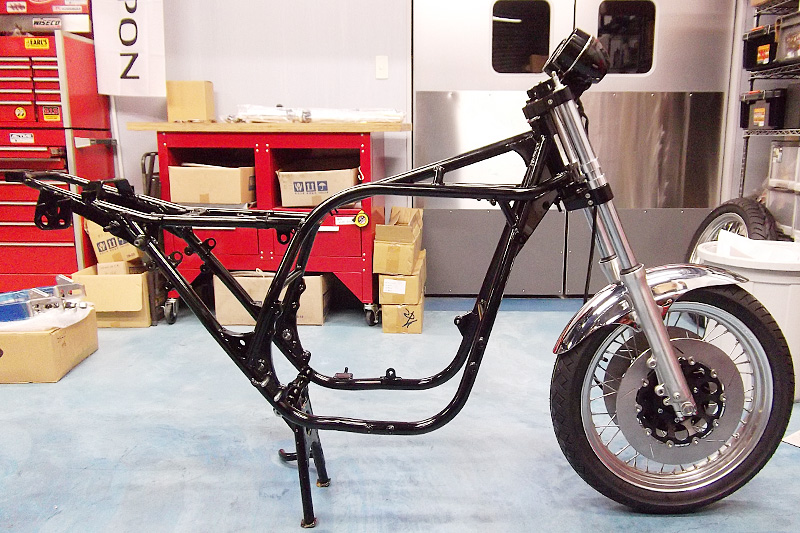

フロント廻り装着（12/29UP）
-

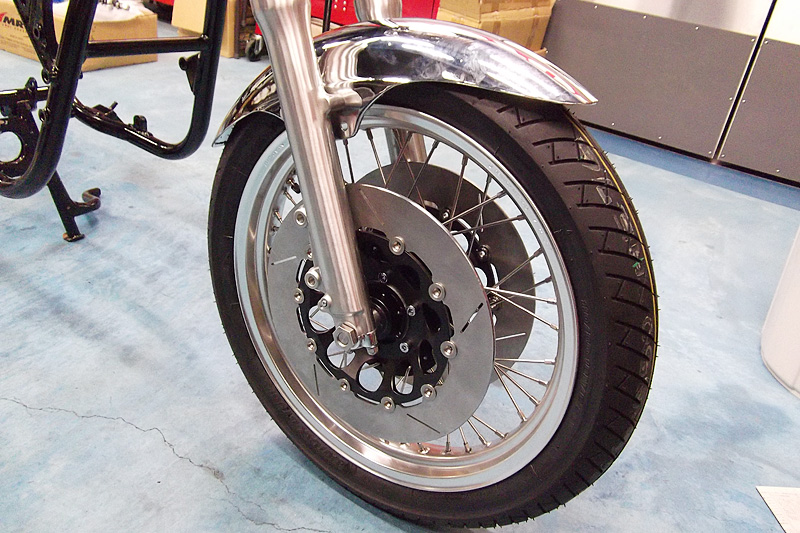

ナローフェンダー位置合せ（12/29UP）
-

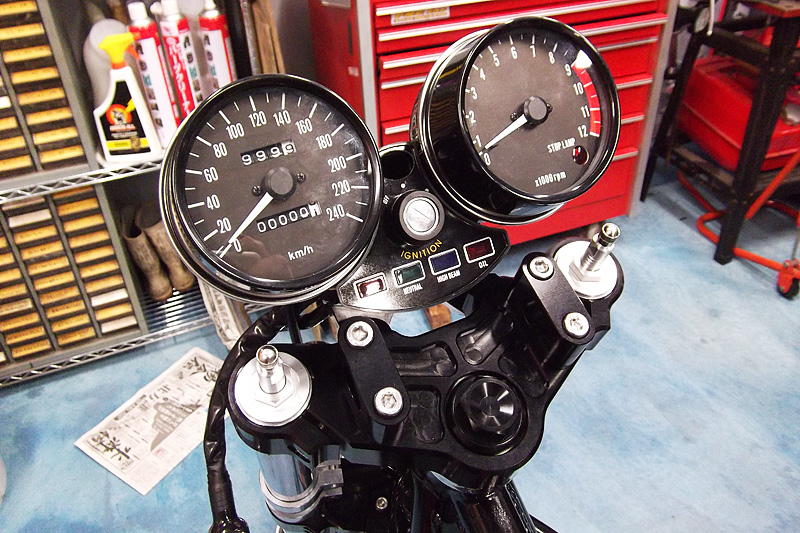

メーター廻り（12/29UP）
-

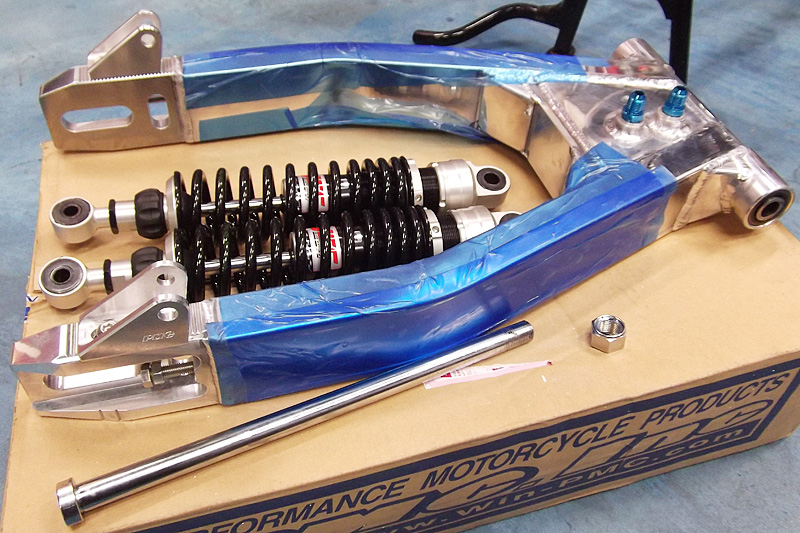

PMCスイングアーム・YSSサスペンション （12/29UP）
-

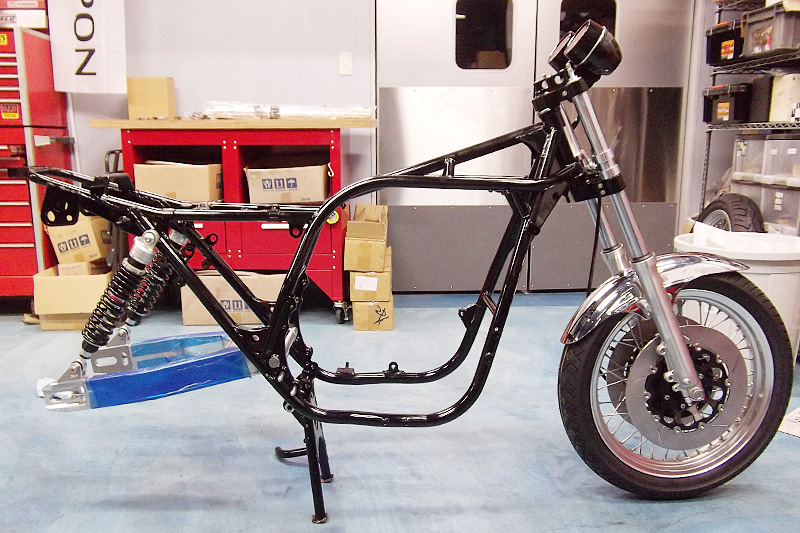

スイングアーム・リアサス取付け （12/29UP）
-

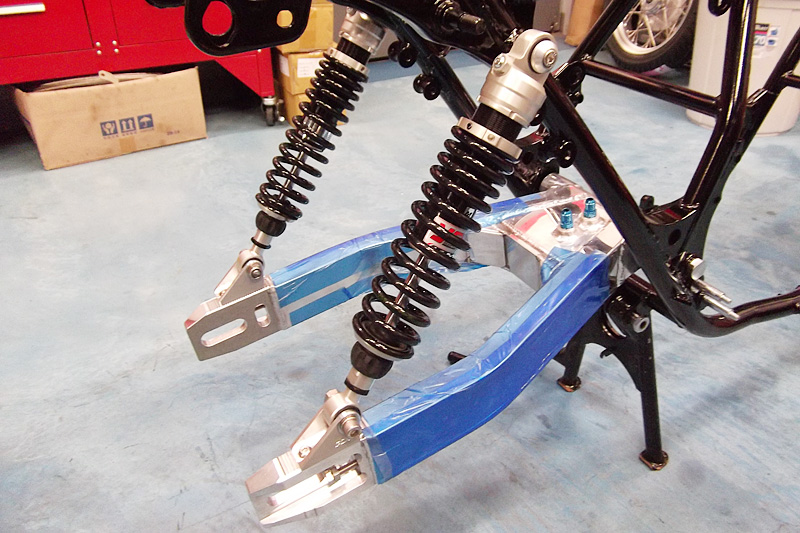

スイングアーム・リアサス取付け （12/29UP）
-

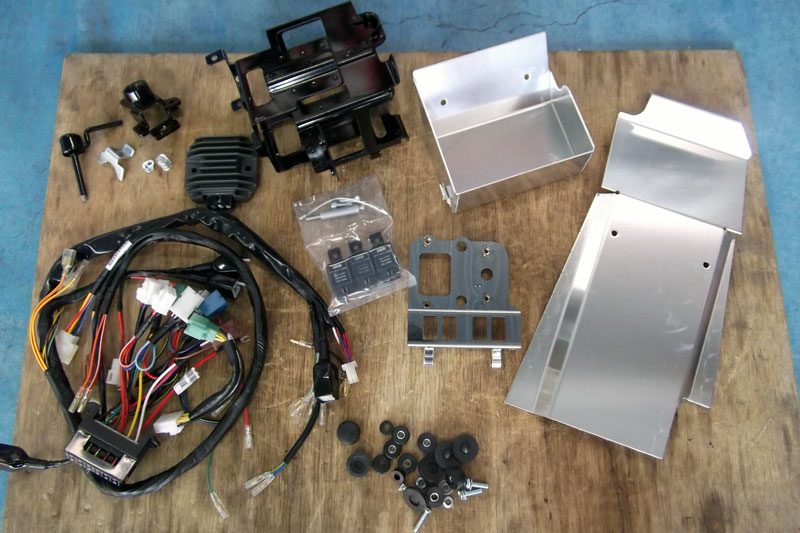

電装周りパーツ（1/12UP）
-

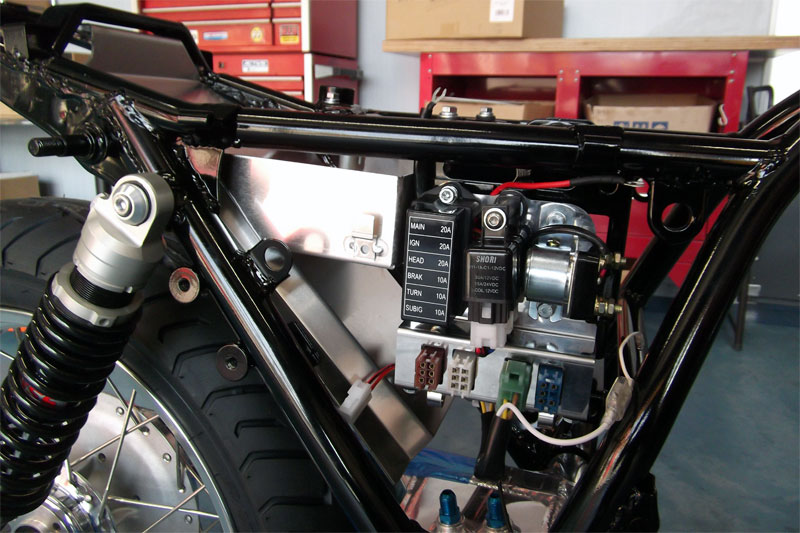

電装廻り取付け（1/12UP）
-
電装廻り取付け（1/12UP）
-

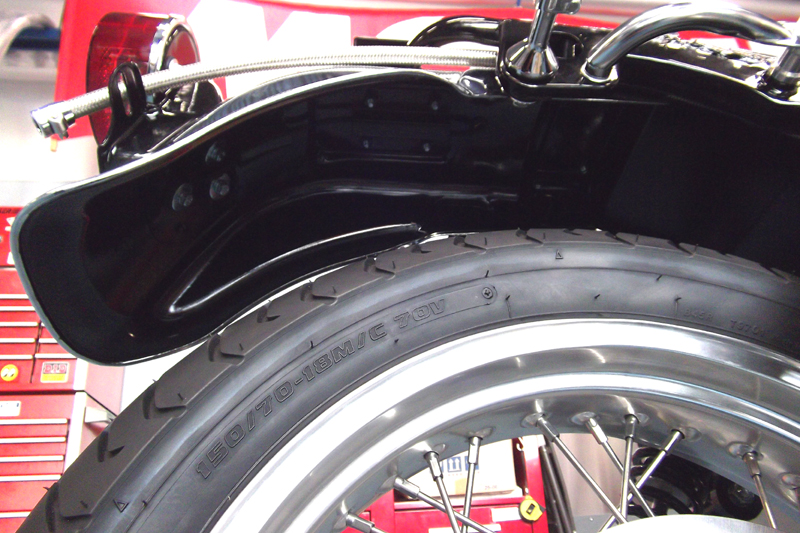

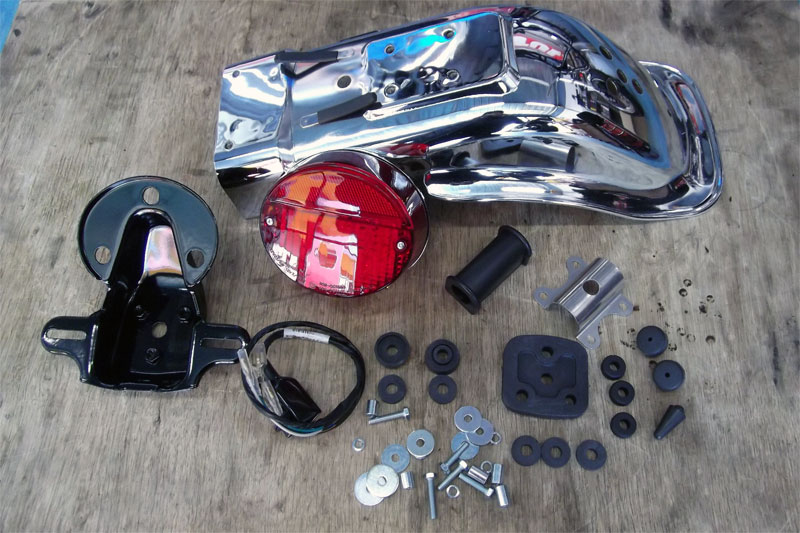

リアフェンダー・テールランプ（1/12UP）
-

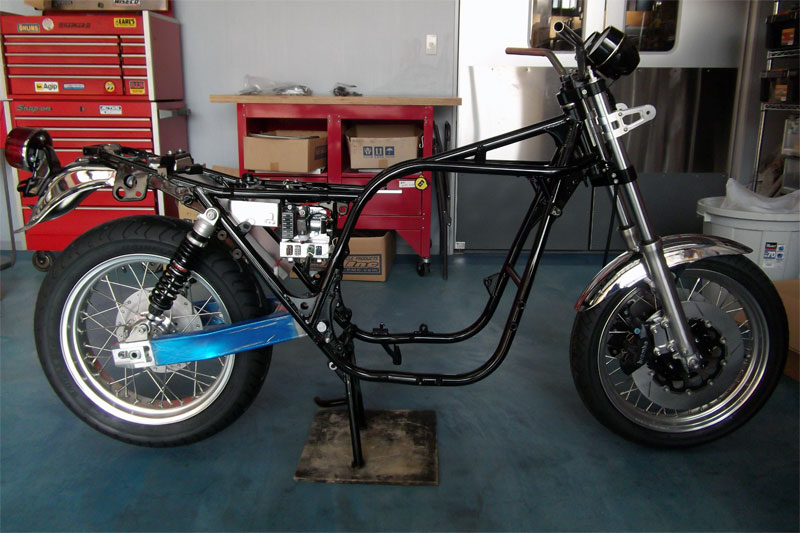

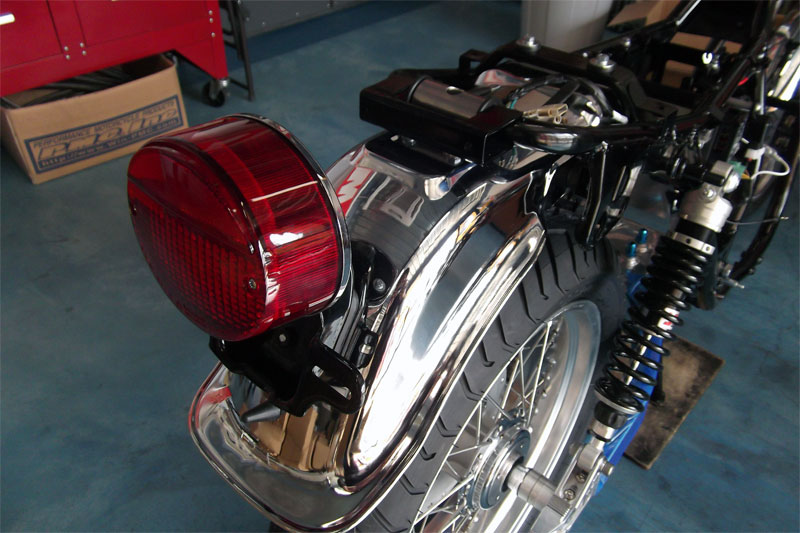

リアフェンダー・テールランプ装着（1/12UP）
-
リアフェンダー・テールランプ装着（1/12UP）
-

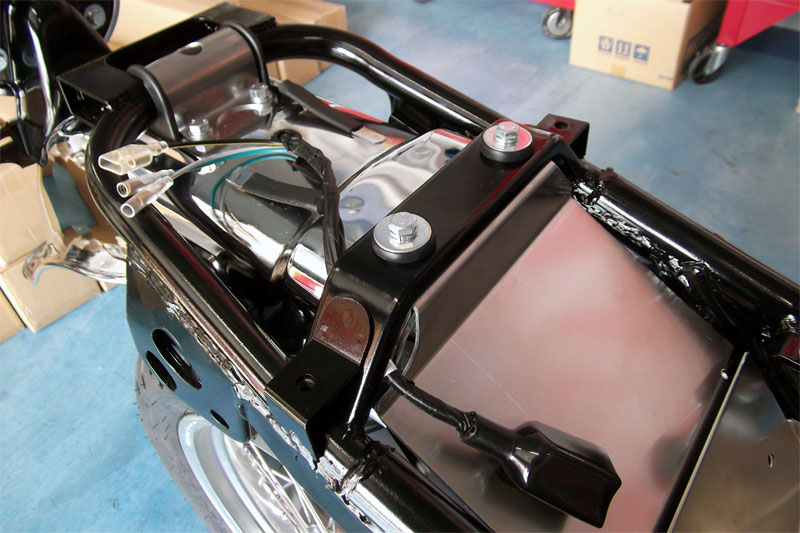

テールハーネス取廻し（1/12UP）
-

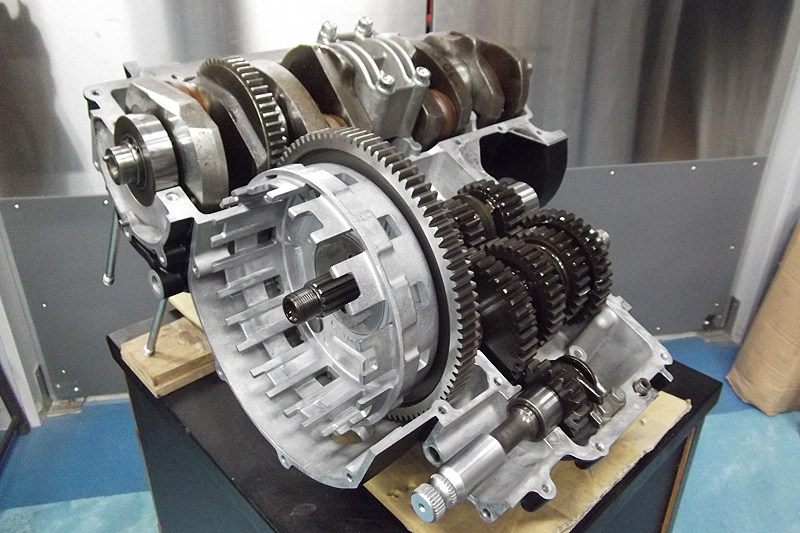

エンジン腰下組立て（1/13UP）
-

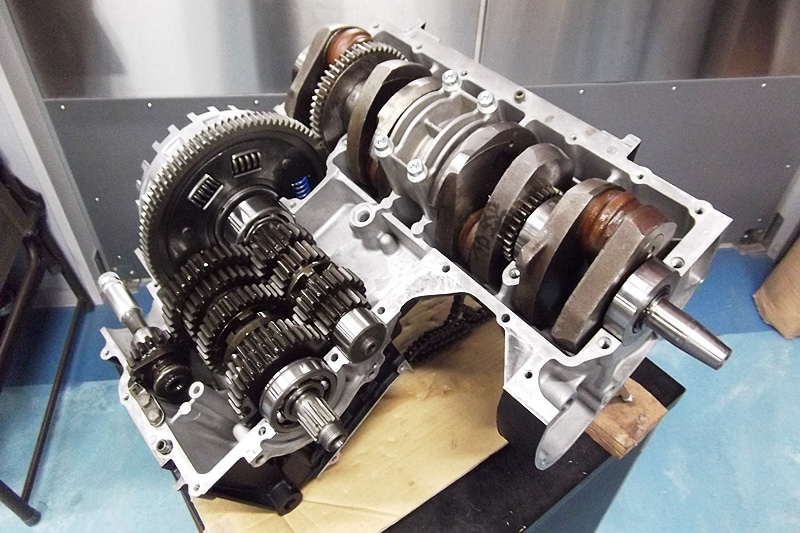

エンジン腰下組立て（1/13UP）
-

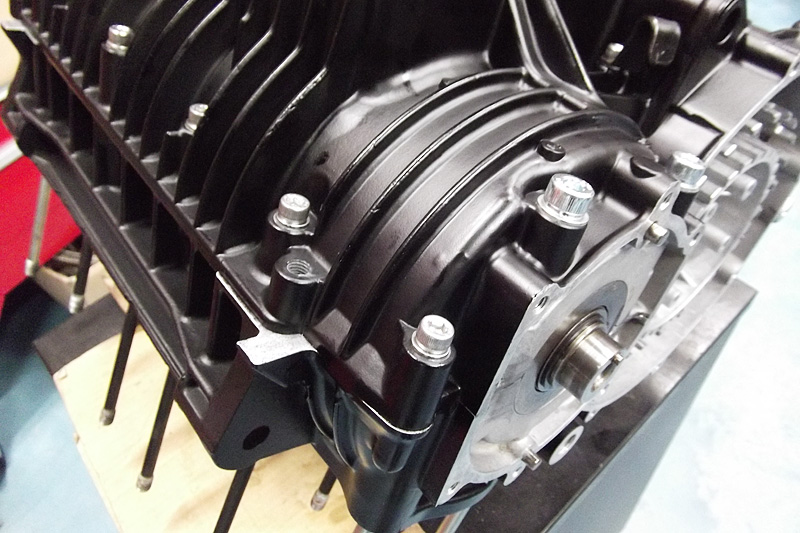

エンジン腰下、強化ボルト使用（1/13UP）
-

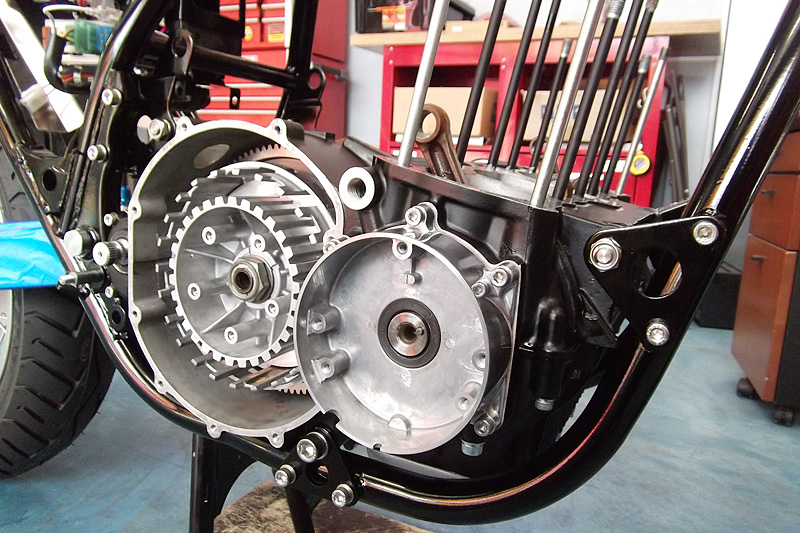

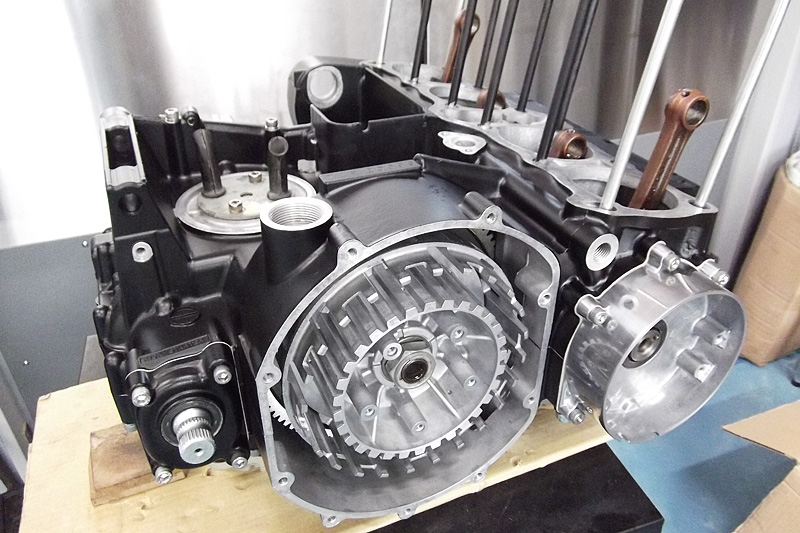

ポイントベース、キックカバー取付け（1/13UP）
-

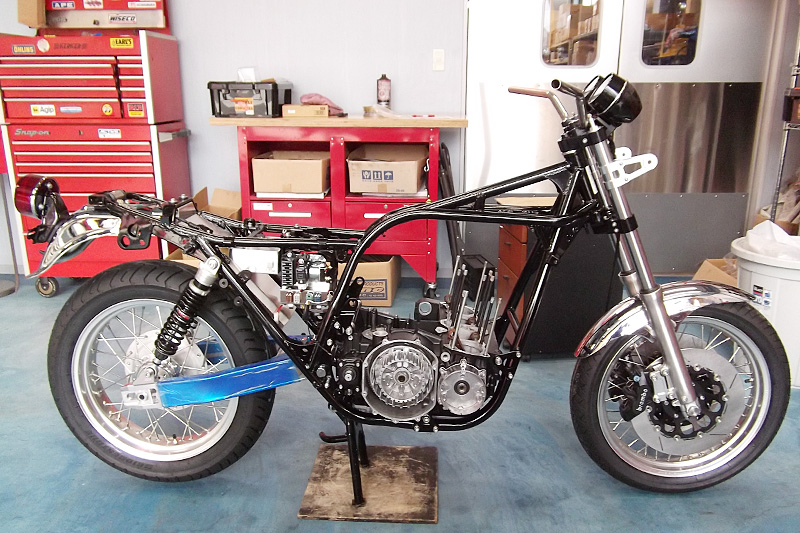

エンジン腰下をフレームに搭載（1/16UP）
-
ステンレスエンジンマウントボルトなど （1/16UP）
-

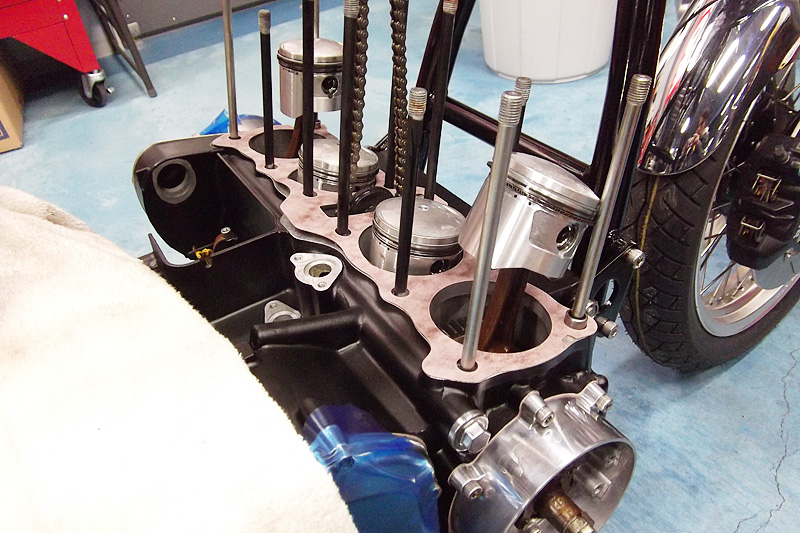

ＳＴＤタイプ１．５mmＯ／Ｓピストン組込み （1/16UP）
-

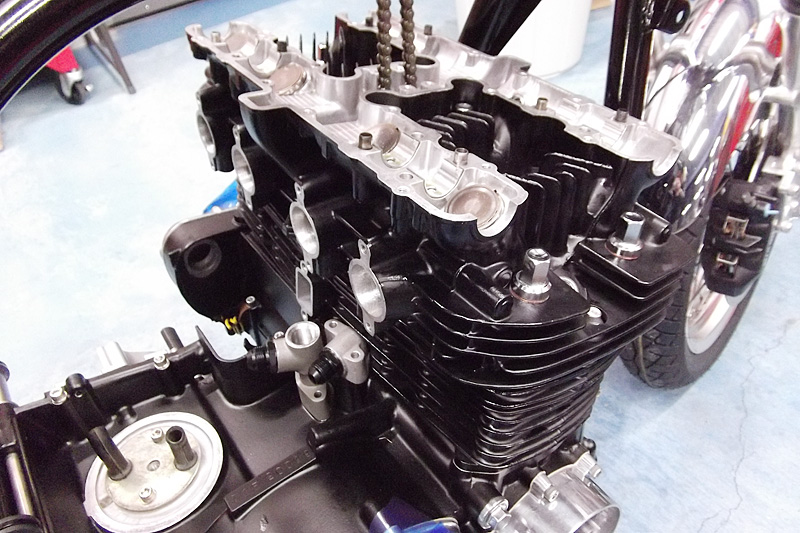

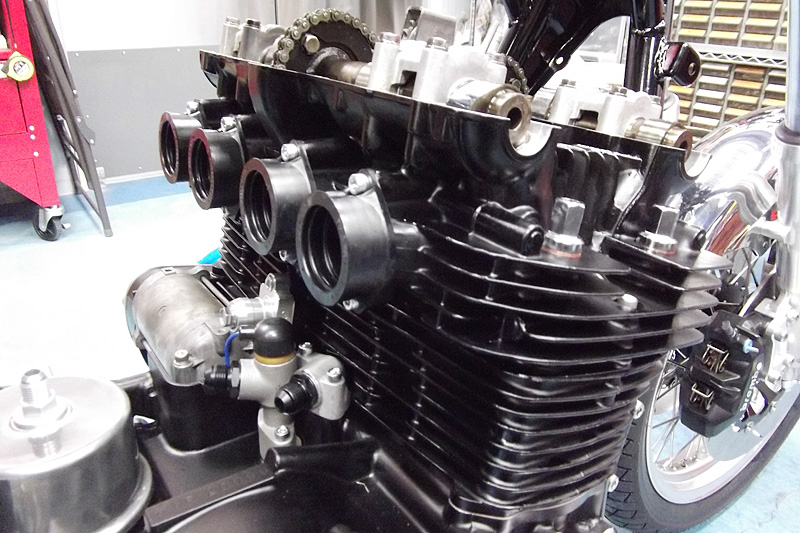

シリンダーヘッド搭載 （1/16UP）
-
シリンダーヘッド搭載（1/16UP）
-

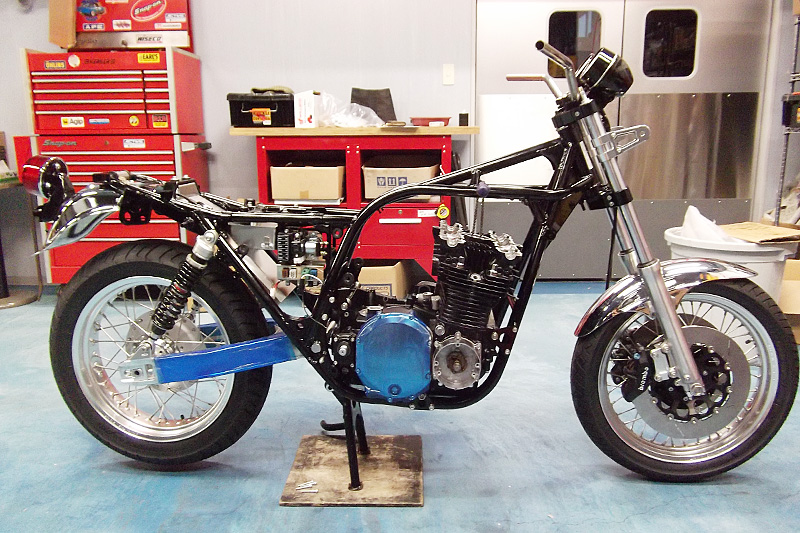

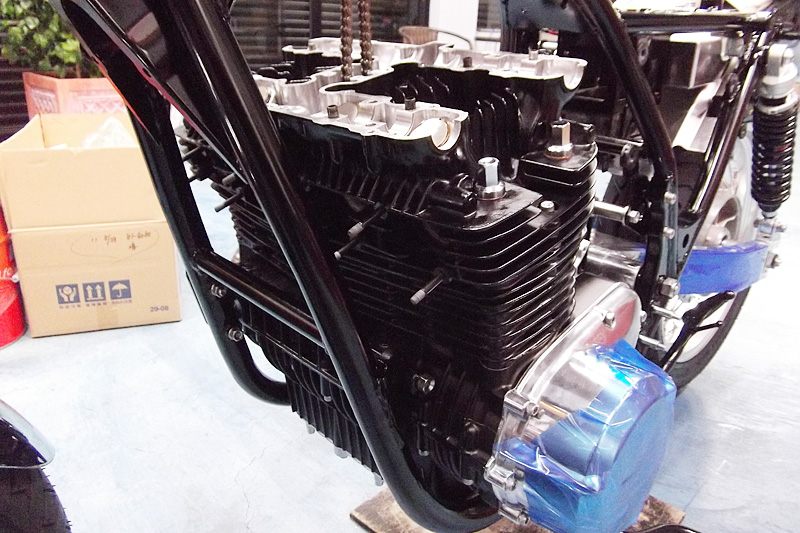

エンジン腰上搭載（1/16UP）
-

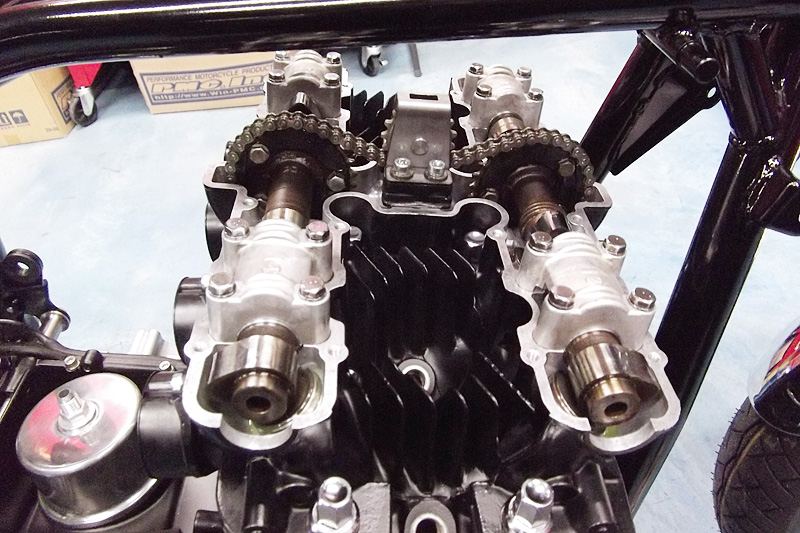

バルブタイミング調整（1/16UP）
-
バルブタイミング調整（1/16UP）
-

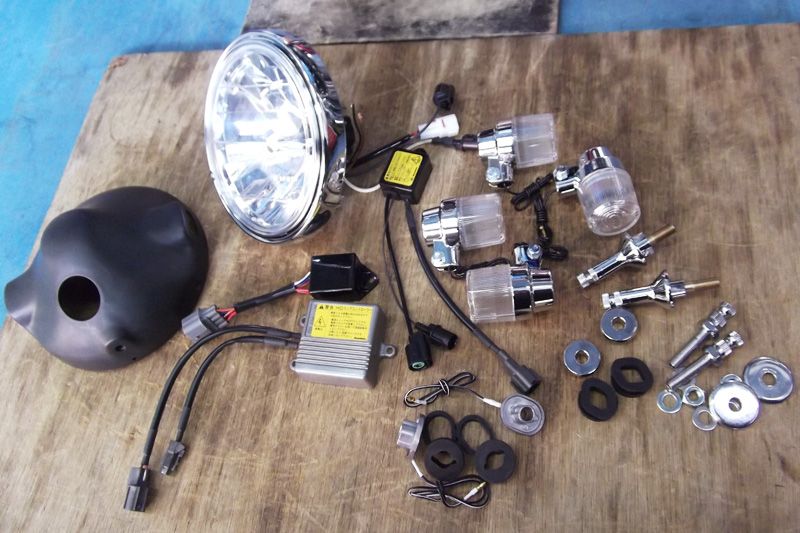

ＨＩＤ、ウィンカーなど（1/18UP）
-

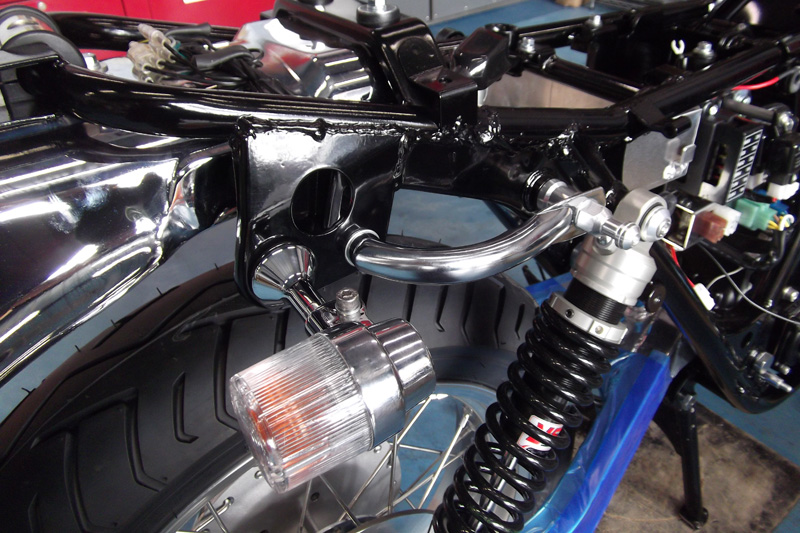

ウィンカー取付け（1/18UP）
-

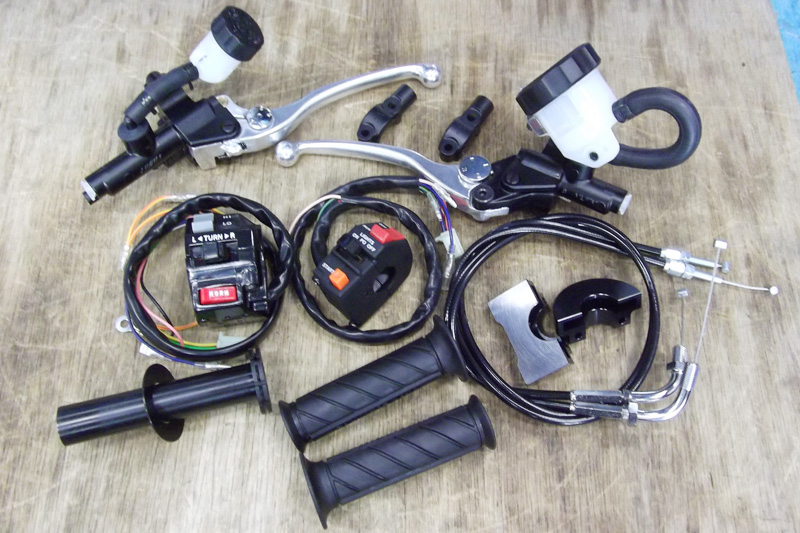

ハンドル廻りパーツ（1/18UP）
-

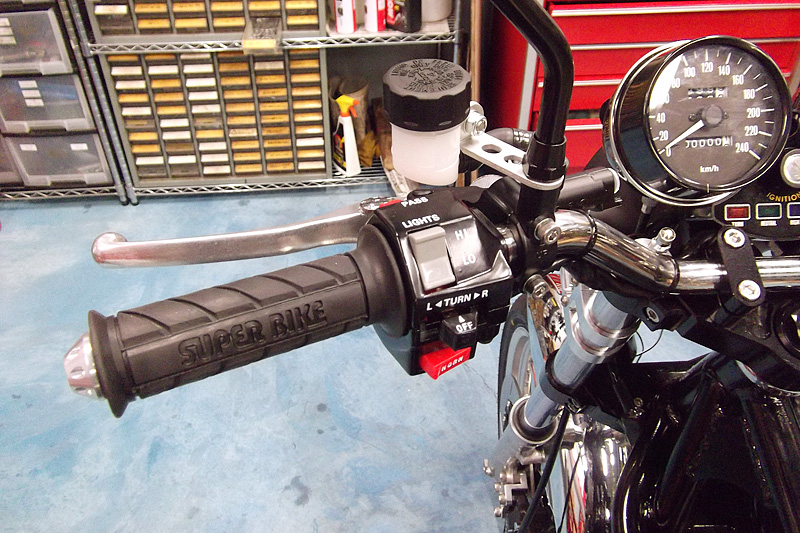

左ハンドル廻り（1/18UP）
-

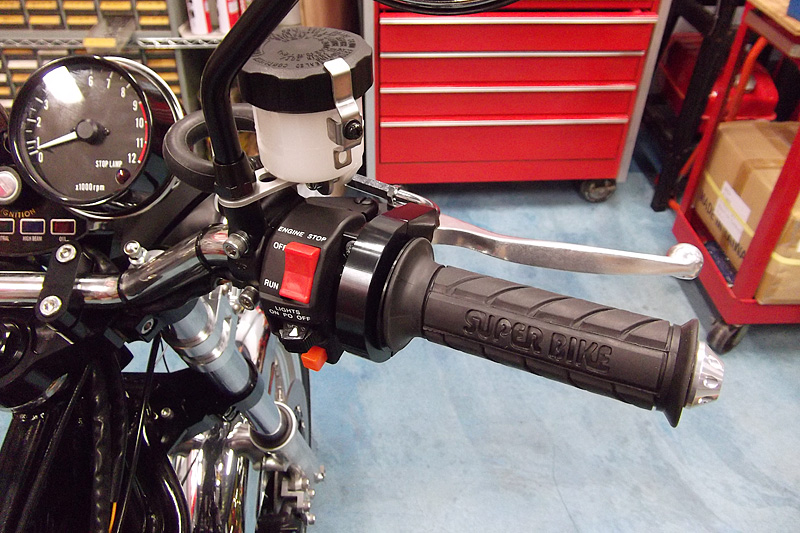

右ハンドル廻り（1/18UP）
-

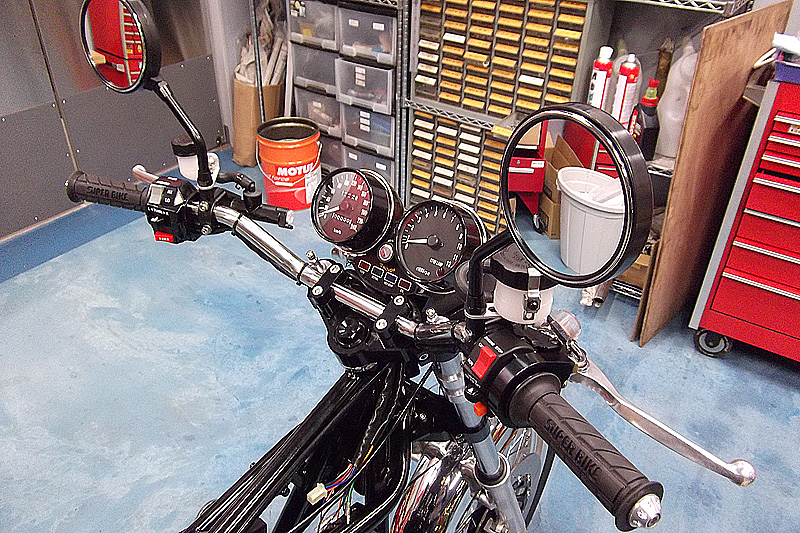

メーター・ハンドル廻り（1/18UP）
-

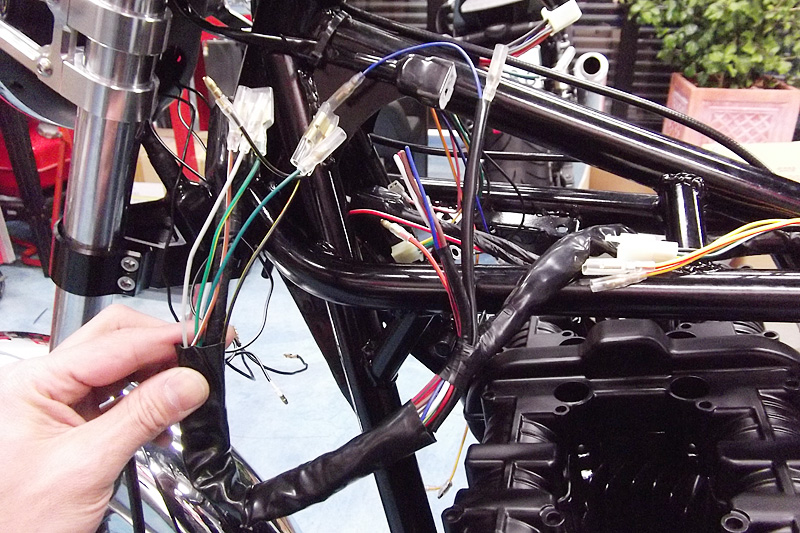

メインハーネス加工（1/18UP）
-

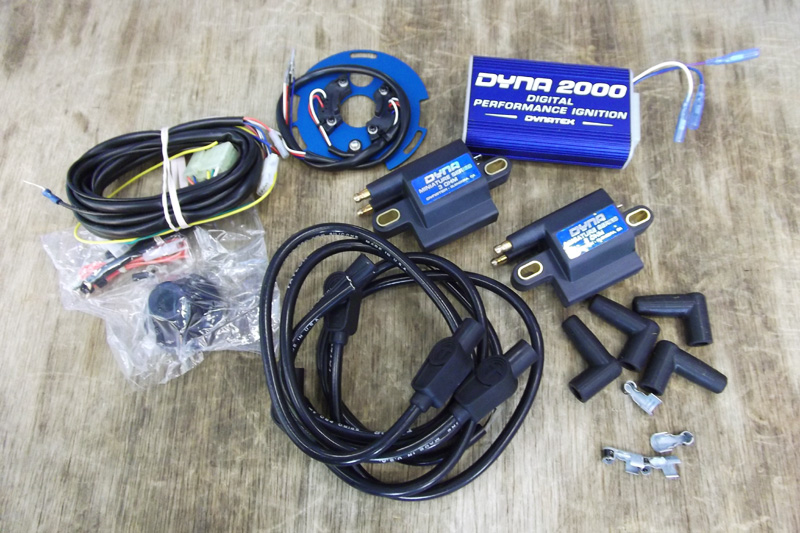

ＤＹＮＡ2000、コンパクトコイル（1/19UP）
-

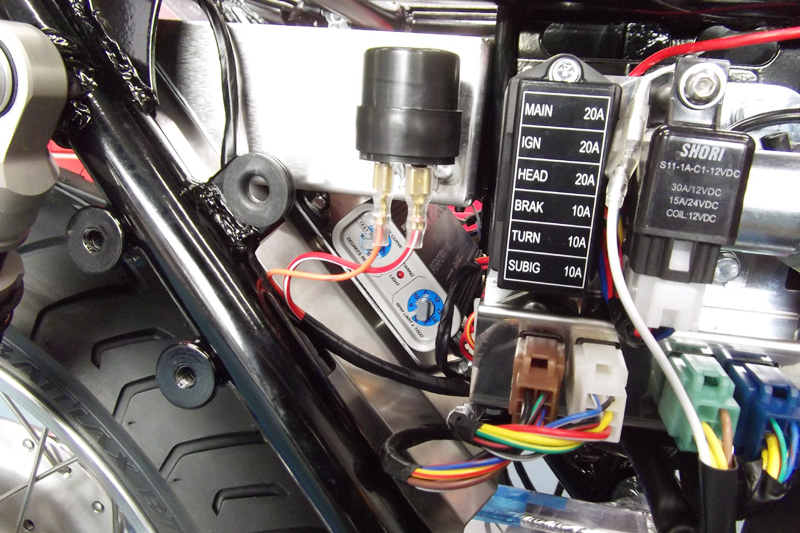

ＤＹＮＡ２０００本体搭載（1/19UP）
-

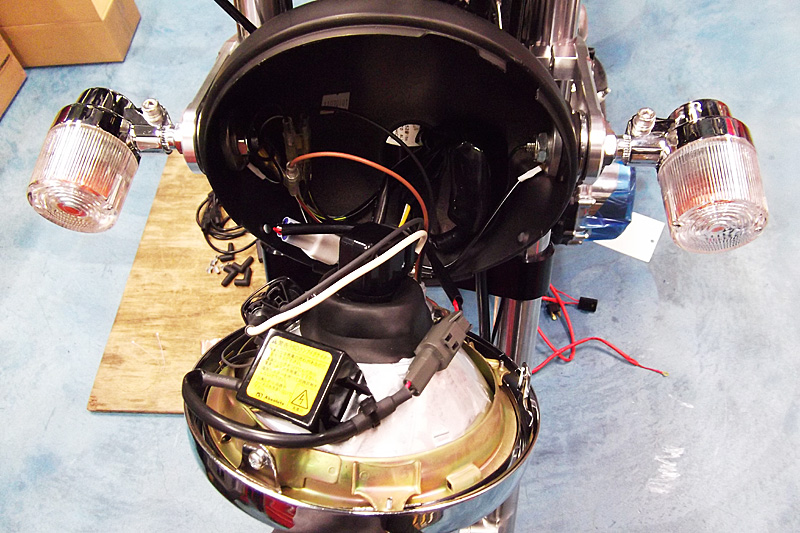

ＨＩＤ、ヘッドライト取付け（1/19UP）
-

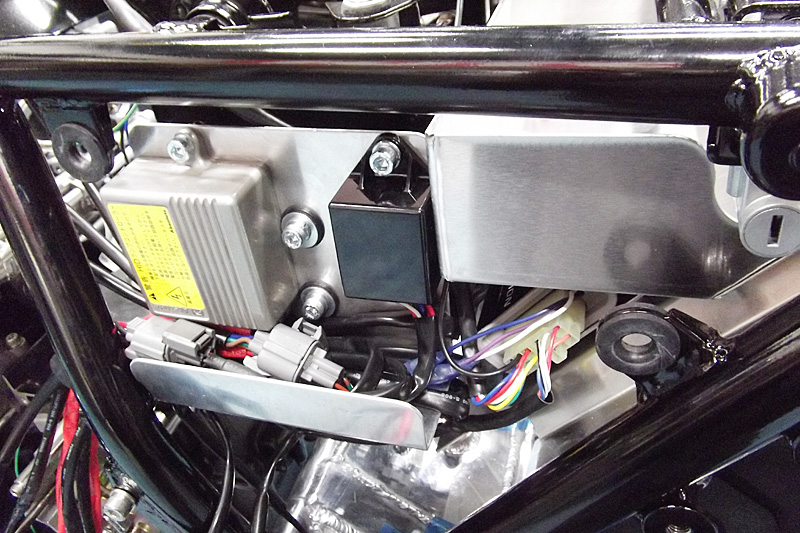

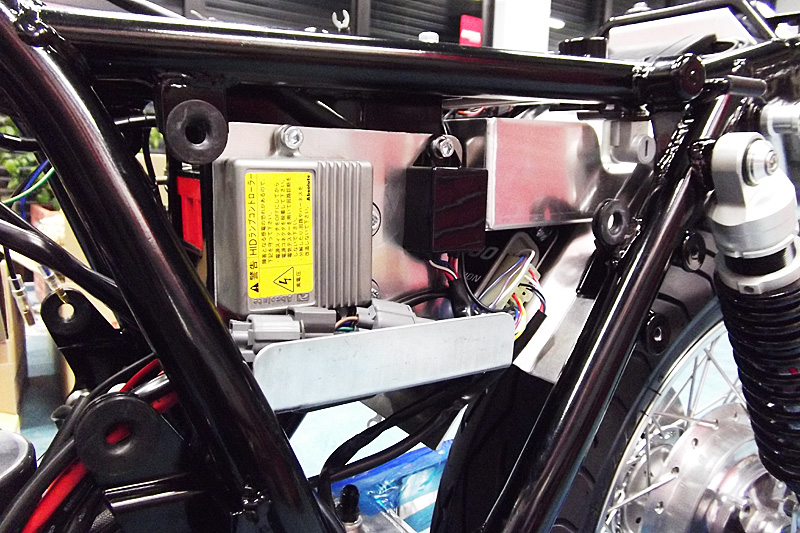

バラスト、コントローラー搭載（1/19UP）
-
バラスト、コントローラー搭載（1/19UP）
-

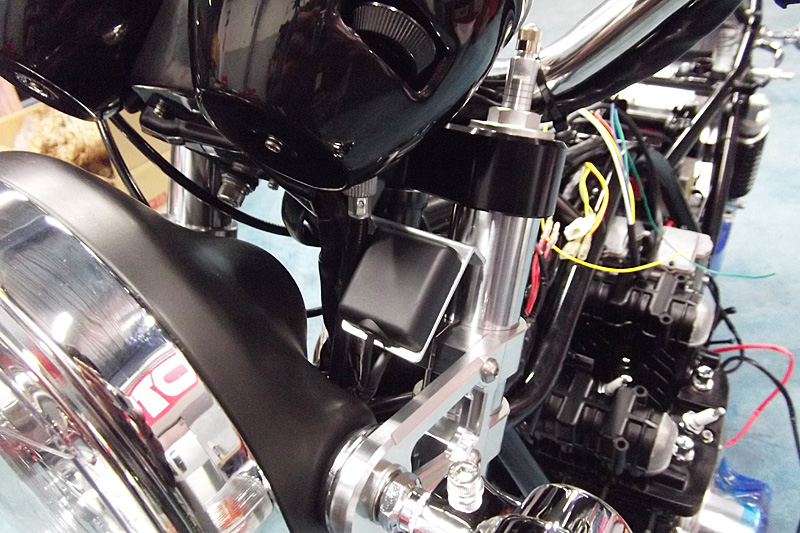

ＥＴＣアンテナ設置（1/19UP）
-

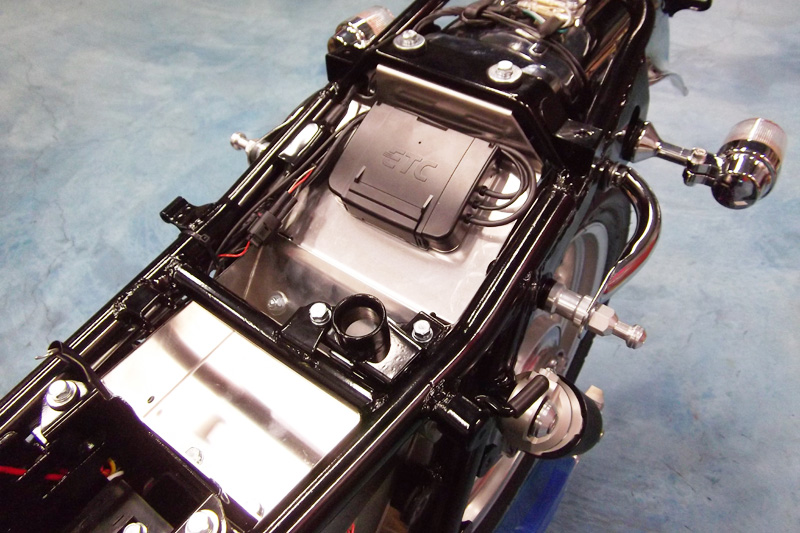

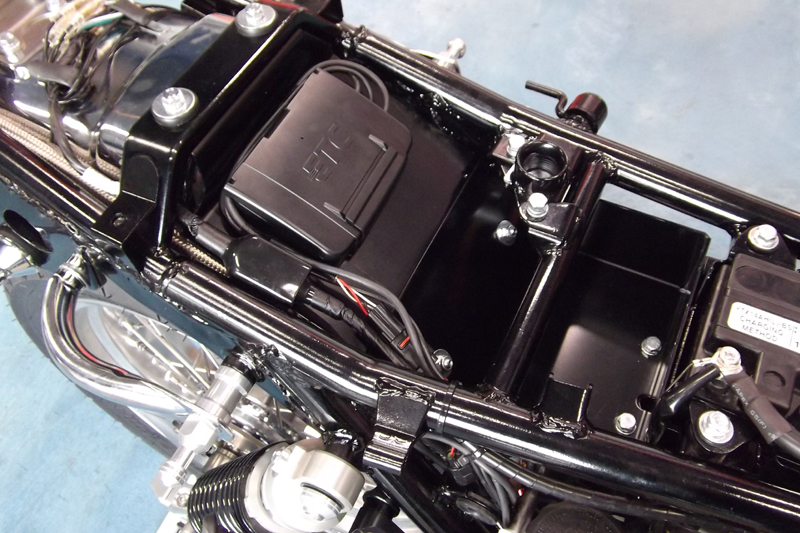

ＥＴＣ本体を搭載（1/19UP）
-

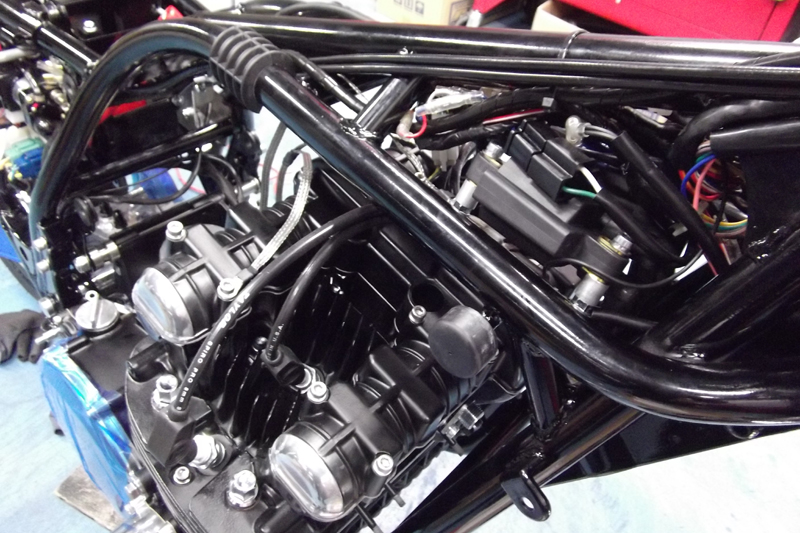

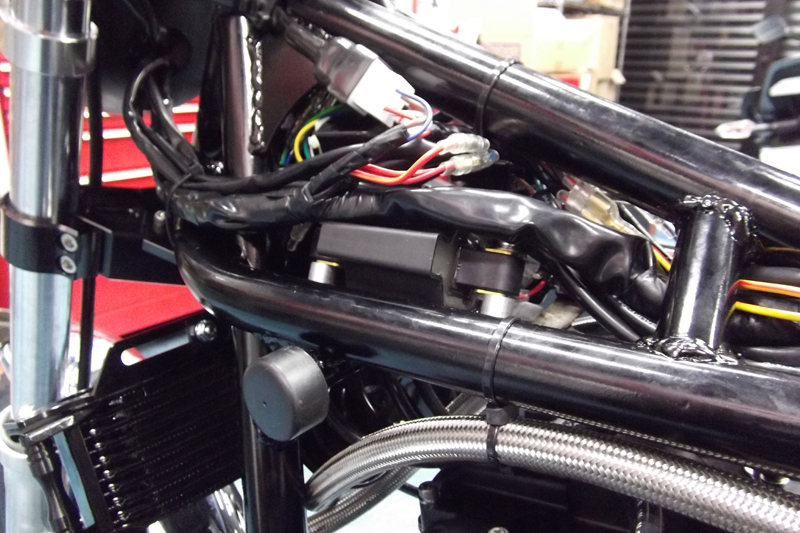

タンク下配線など（1/24UP）
-
タンク下配線など（1/24UP）
-

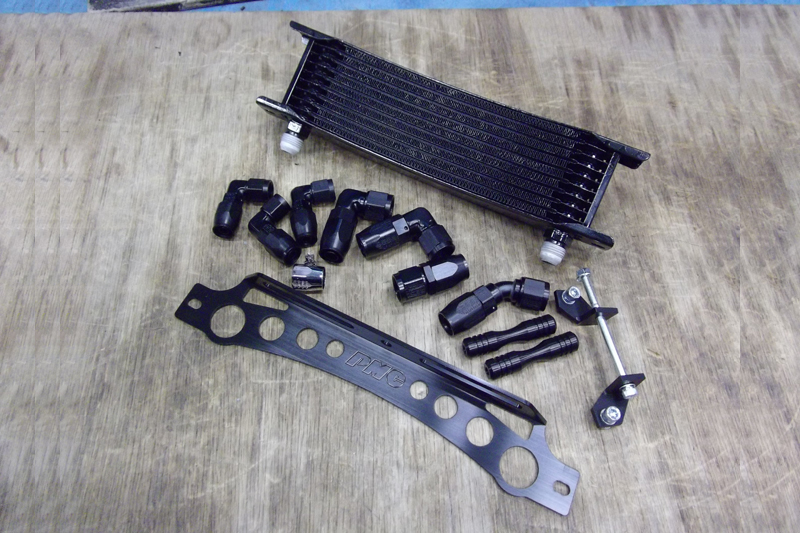

ＥＡＲＬ’ｓラウンドＯ／Ｃ（1/24UP）
-

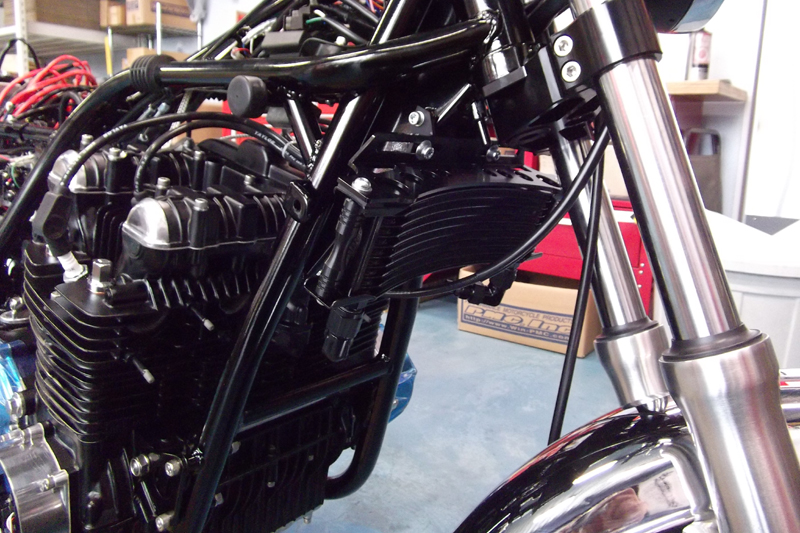

ＥＡＲＬ’ｓラウンドコア取付け（1/24UP）
-

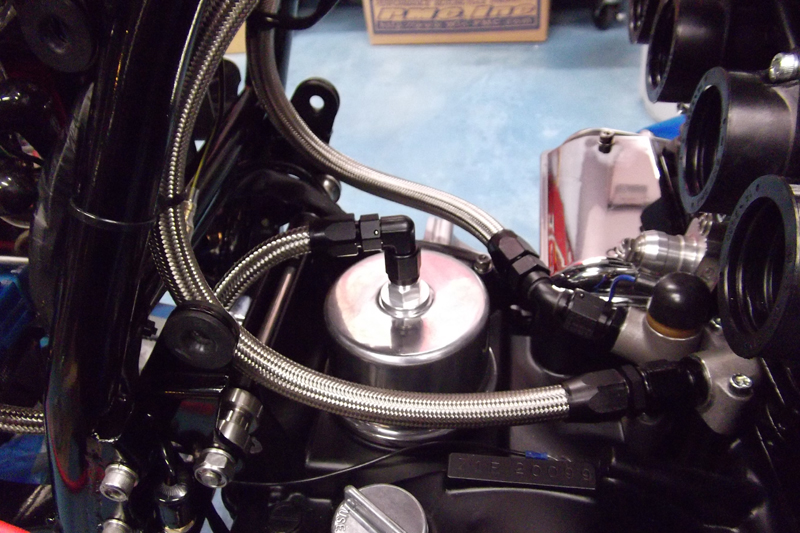

エンジン側Ｏ／Ｃホース取付け（1/24UP）
-

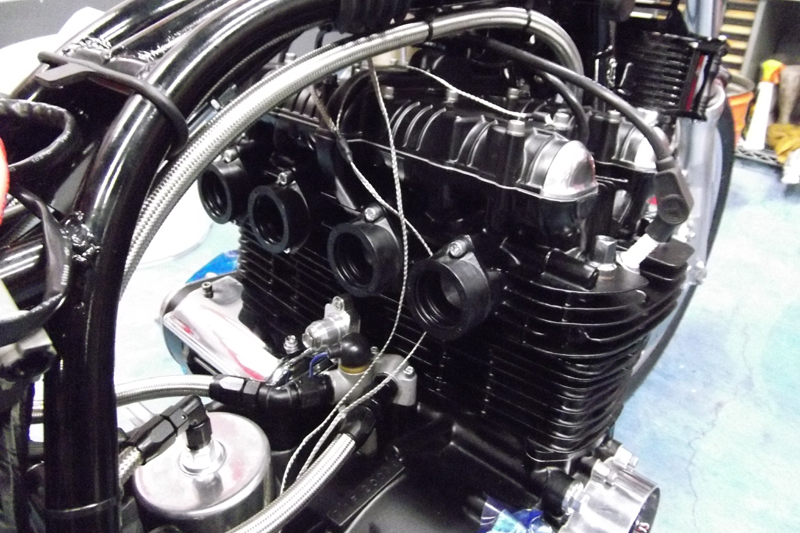

Ｏ／Ｃホース取廻し（1/24UP）
-
Ｏ／Ｃホース取廻し（1/24UP）
-

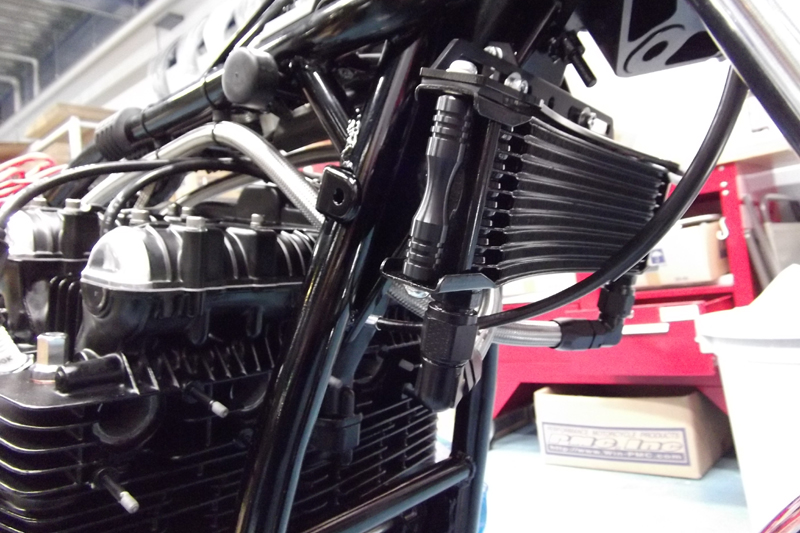

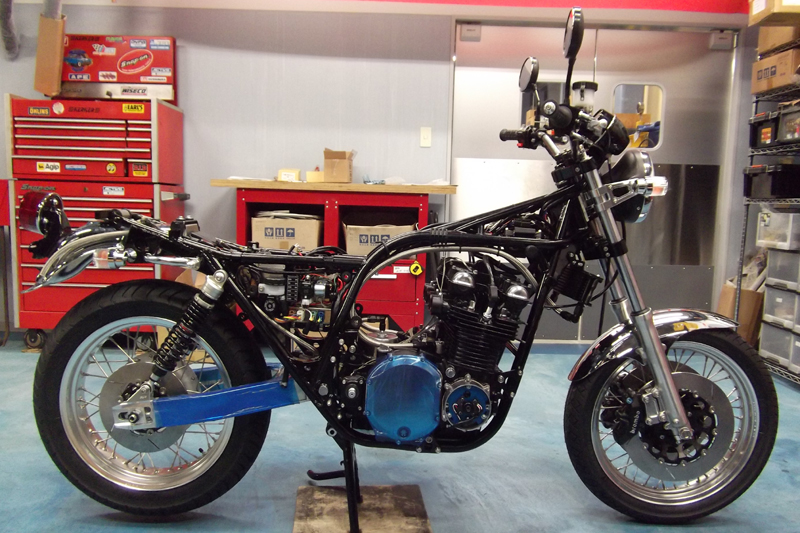

Ｏ／Ｃ取付け後（1/24UP）
-

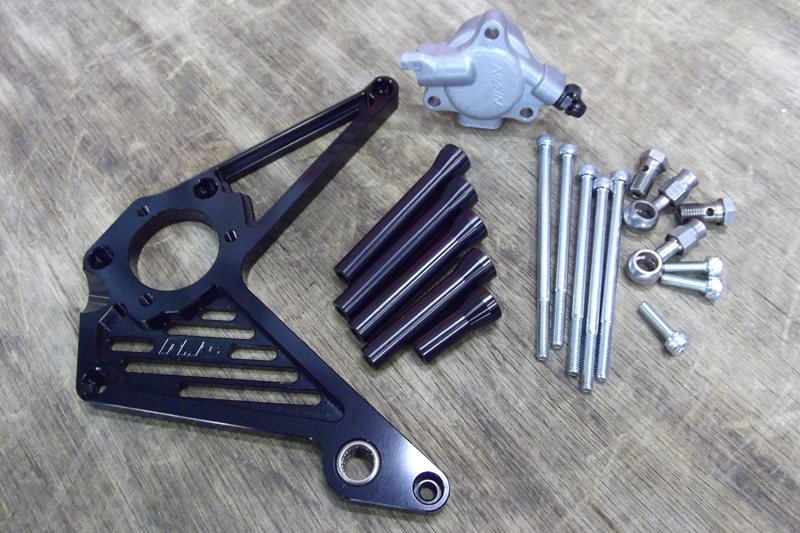

オイルプレスクラッチキット（1/24UP）
-

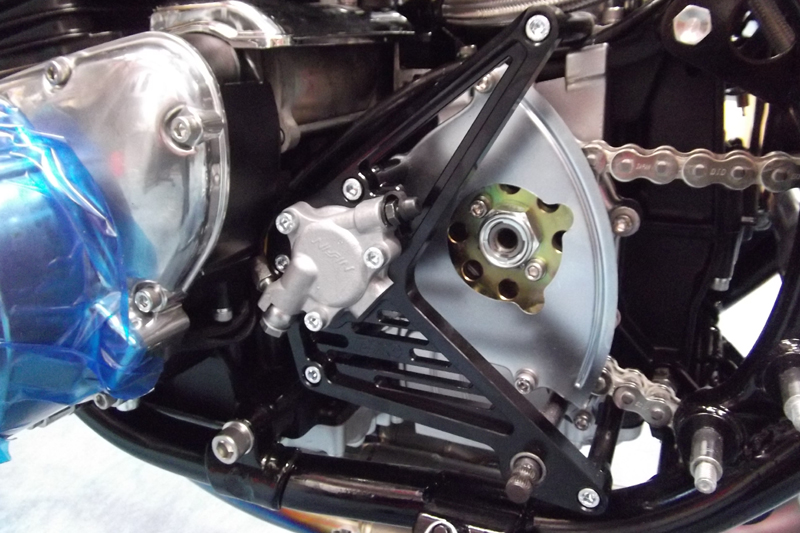

オイルプレスクラッチ取付け（1/24UP）
-

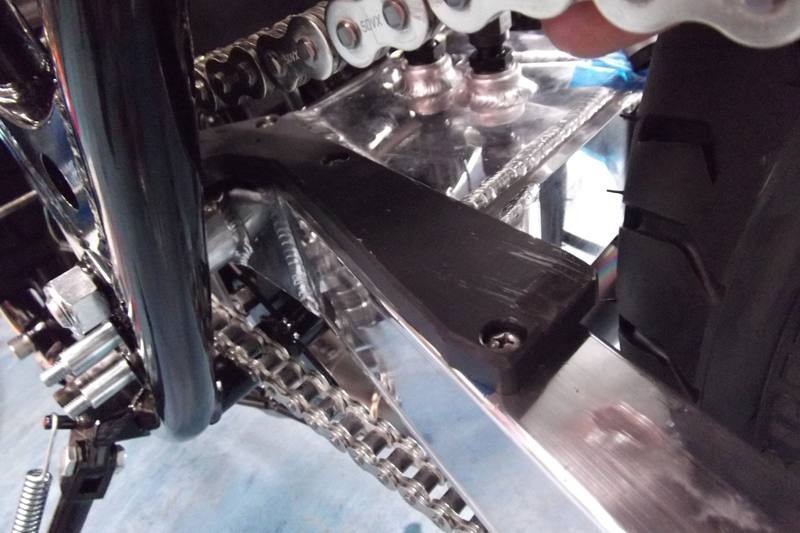

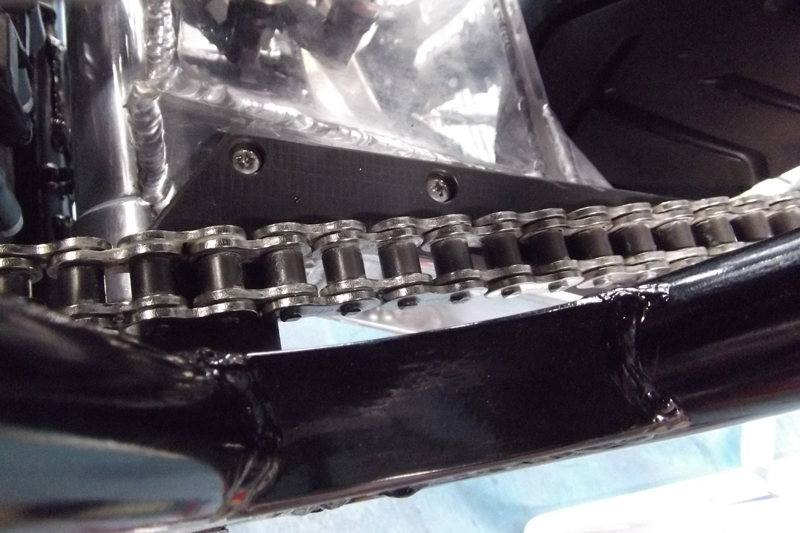

ドライブチェーンスライダー取付け（1/24UP）
-
ドライブチェーンスライダー取付け（1/24UP）
-

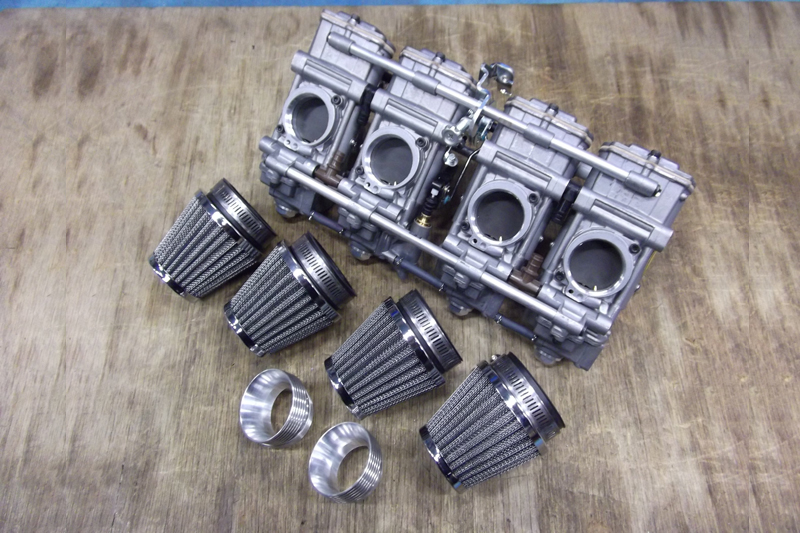

ミクニＴＭＲ３６ パワーフィルター （1/24UP）
-

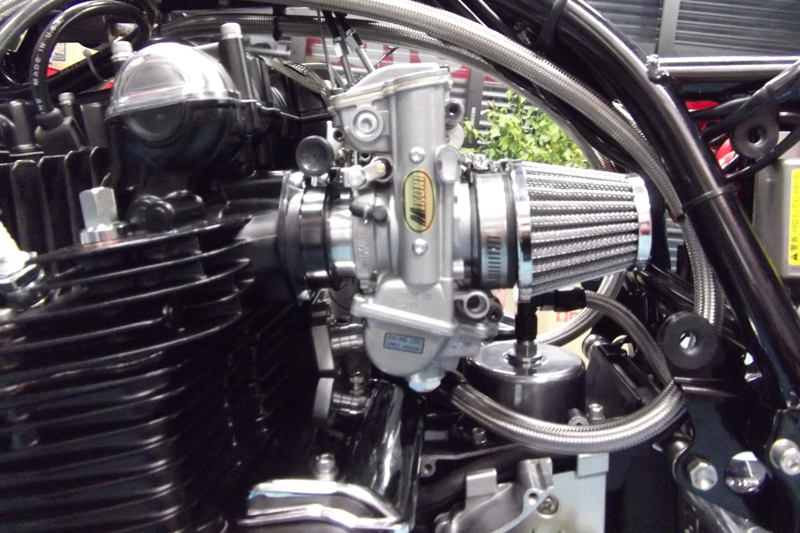

ミクニＴＭＲ３６取付け （1/24UP）
-
ミクニＴＭＲ３６取付け後 （1/24UP）
-

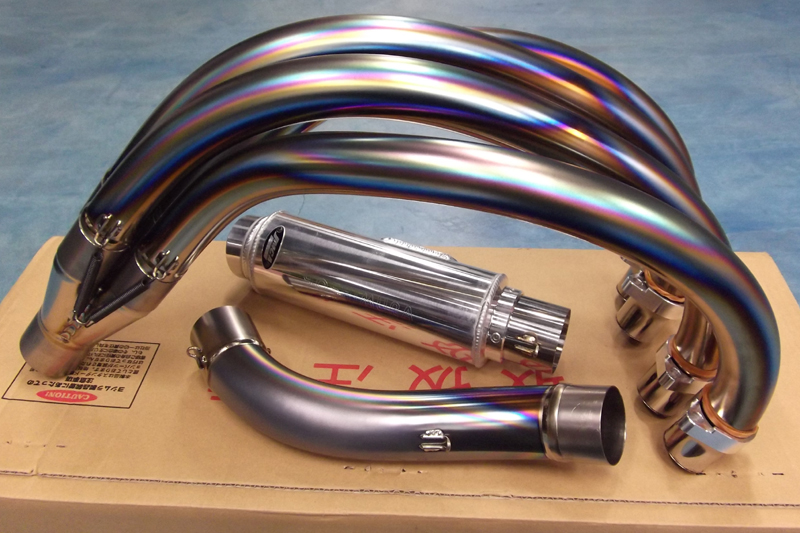

ヨシムラ 手曲げチタンサイクロン（1/24UP）
-

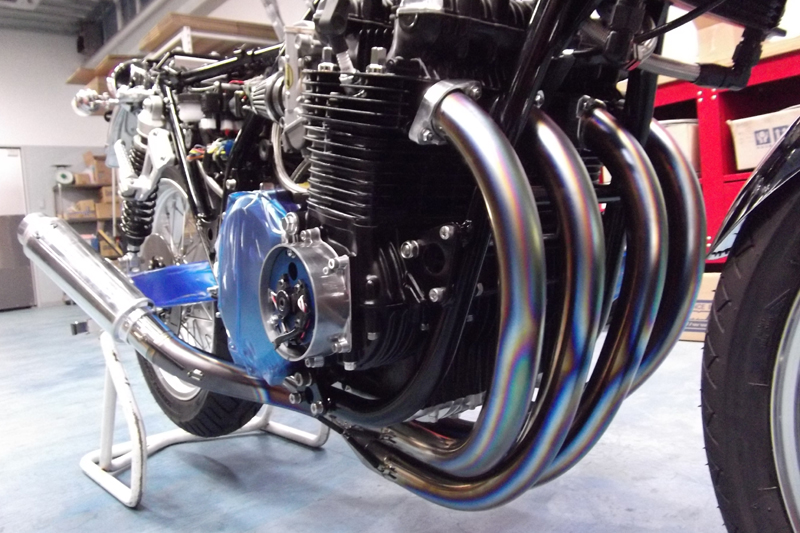

エキゾースト仮付け位置確認（1/24UP）
-
サイレンサー位置検討（1/24UP）
-
サイレンサーステー加工（1/24UP）
-

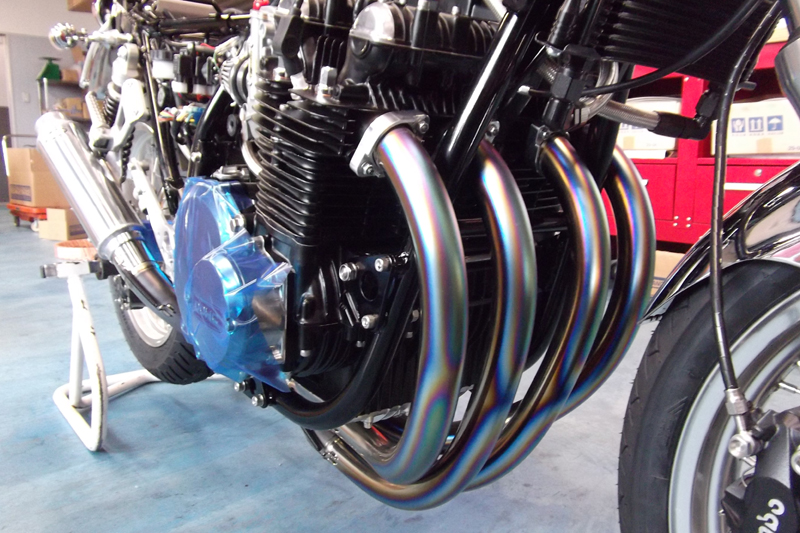

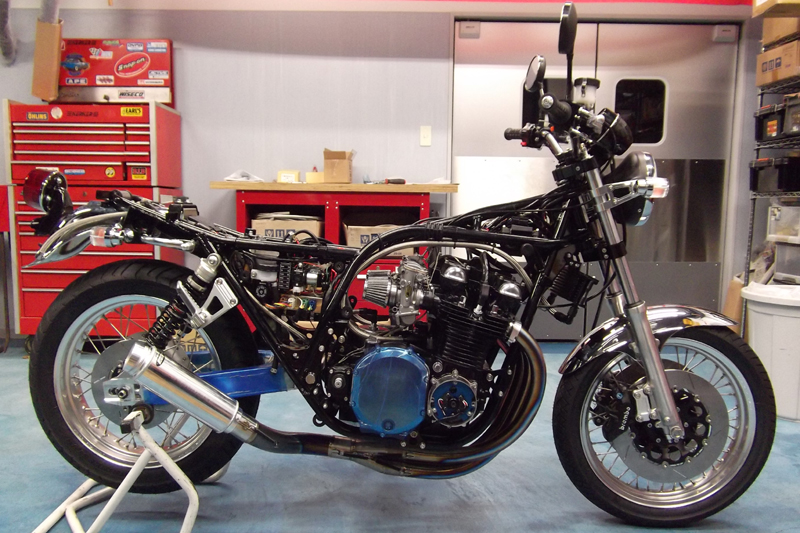

エキゾースト本装着（1/24UP）
-

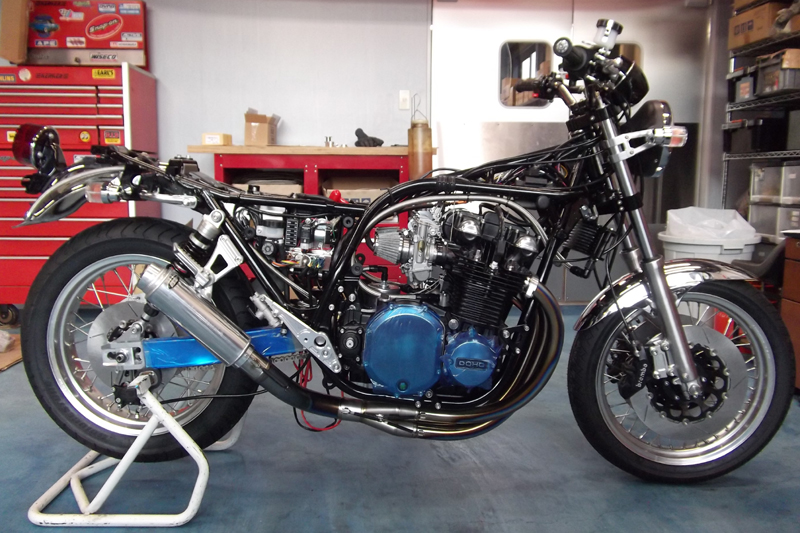

エキゾースト装着後（1/24UP）
-

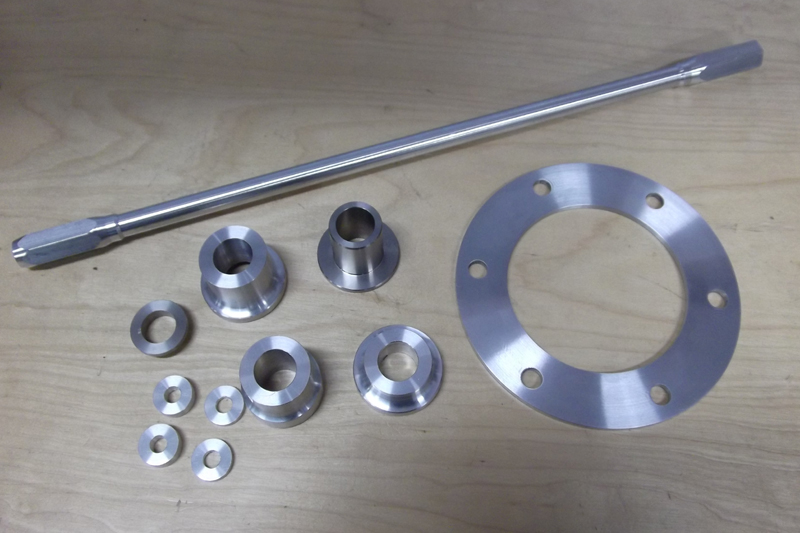

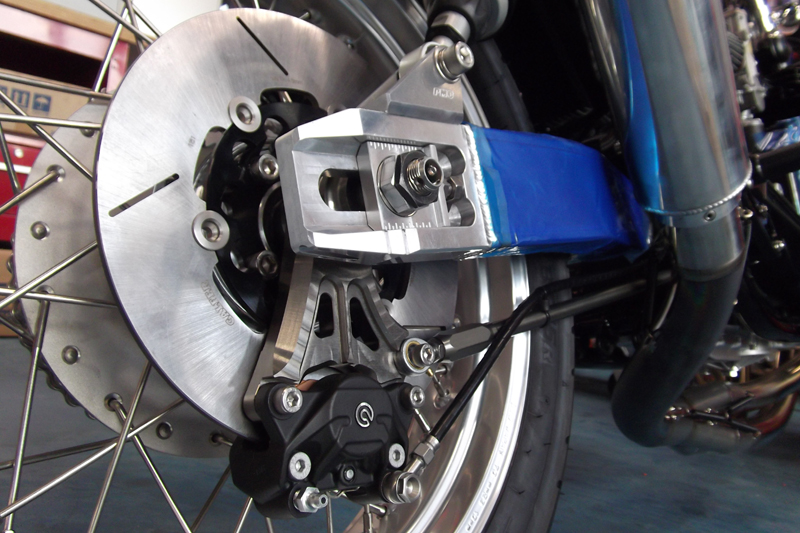

リアホイールマウントワンオフ製作（1/24UP）
-

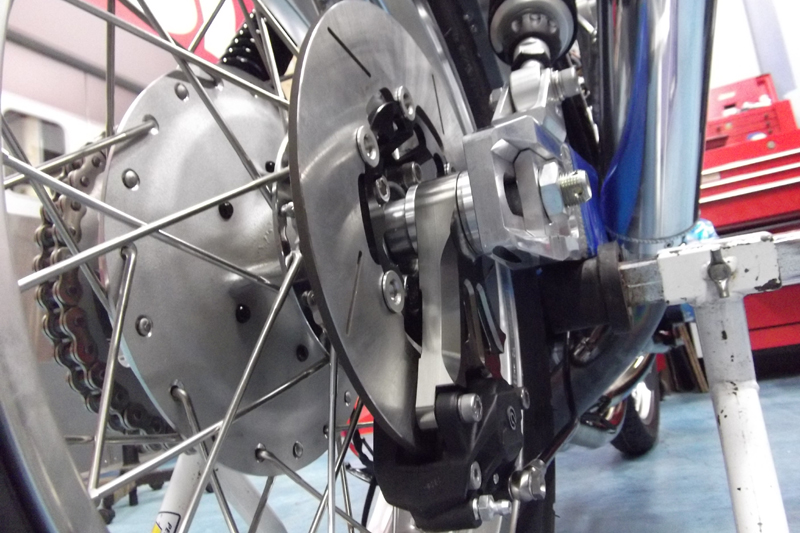

リアホイールフィッティング確認（1/24UP）
-

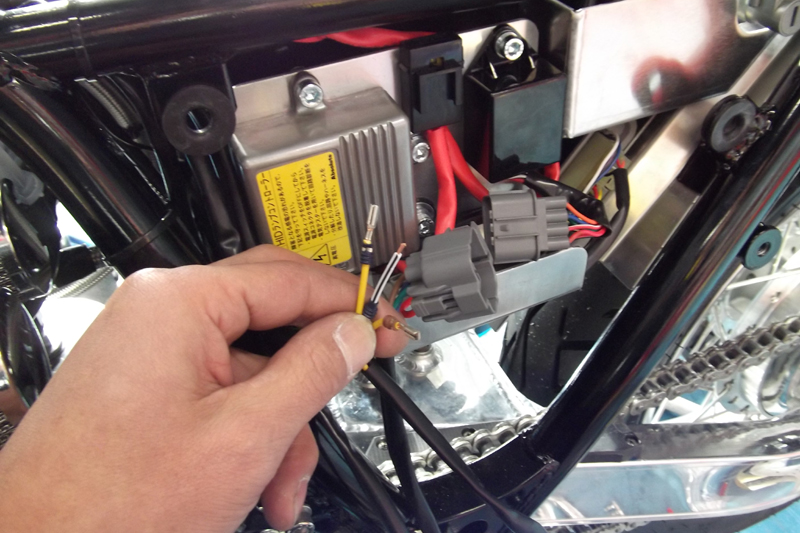

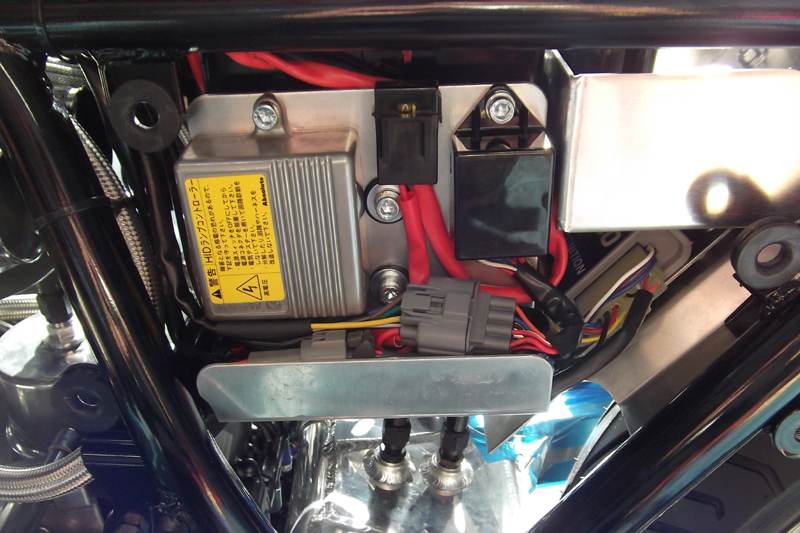

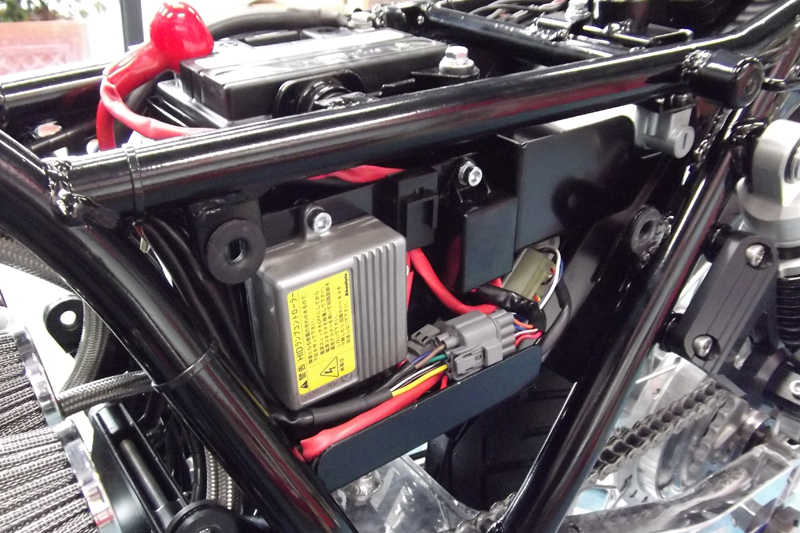

ＨＩＤ配線加工（1/24UP）
-
ＨＩＤ配線の加工（1/24UP）
-

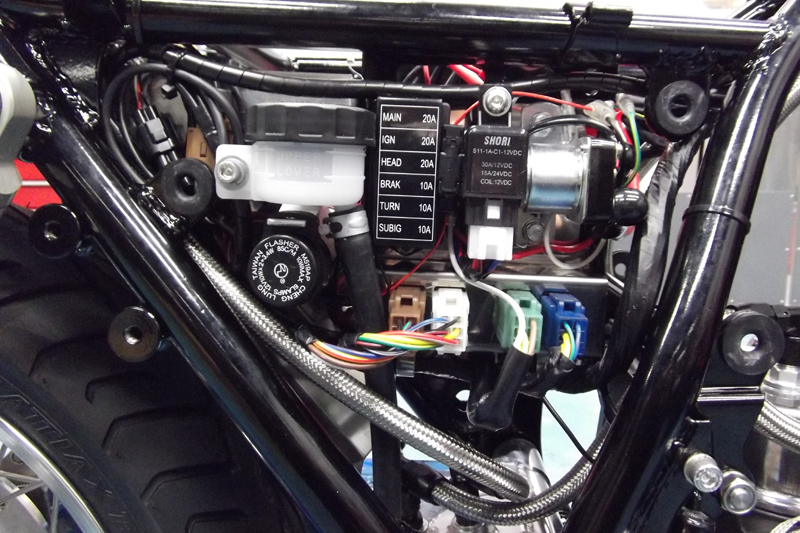

電装系、マスターカップ位置決め（1/24UP）
-

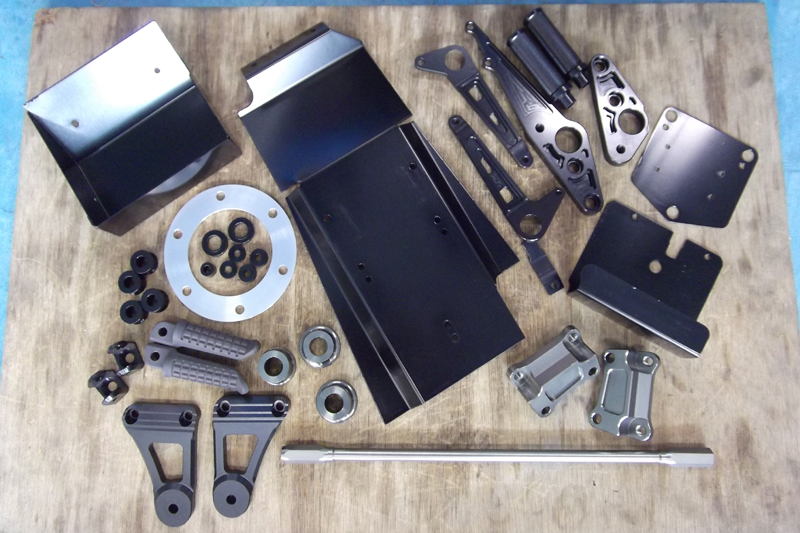

ビルドマシン専用オーダーアルマイト（1/30UP）
-

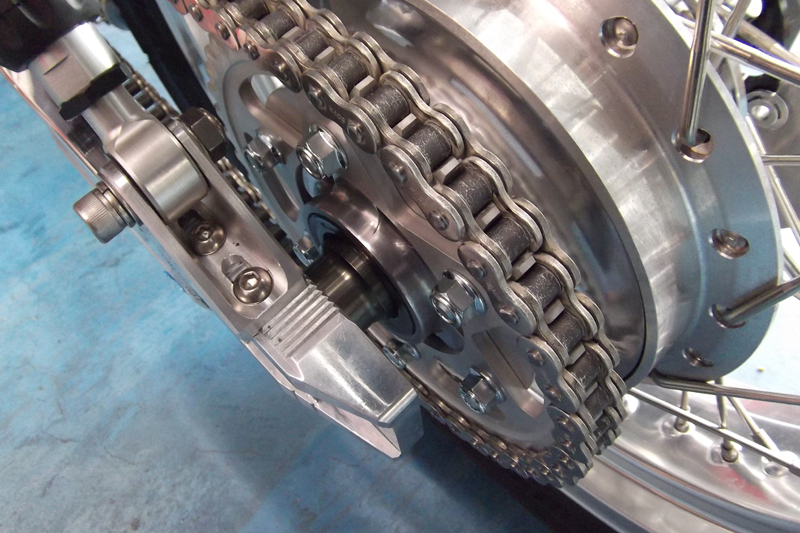

ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-
ビルドマシン専用オーダーアルマイト（1/30UP）
-

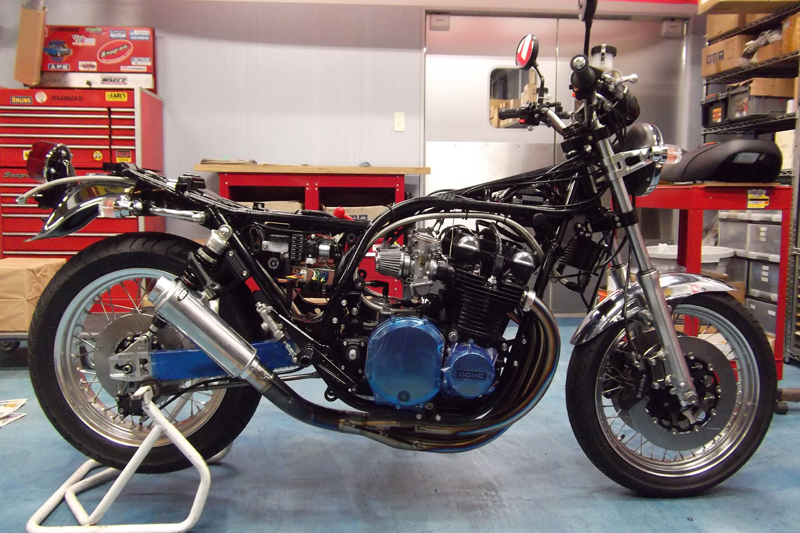

各アルマイトパーツ装着（1/30UP）
-

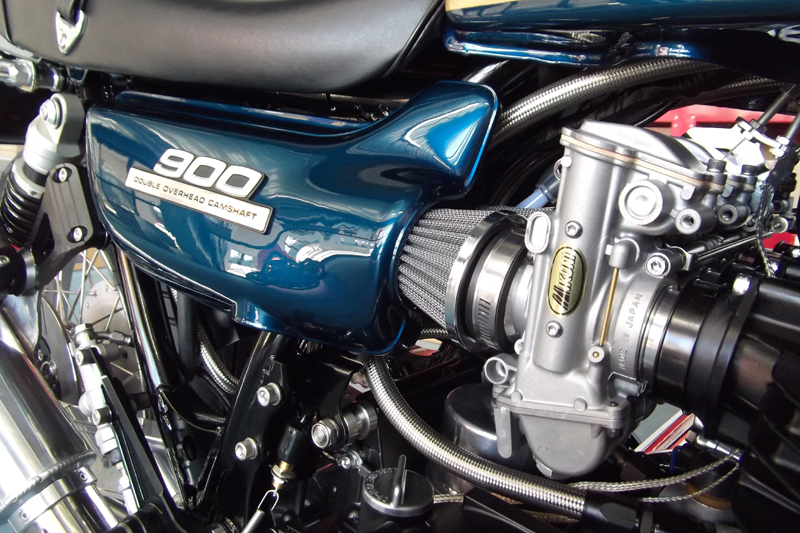

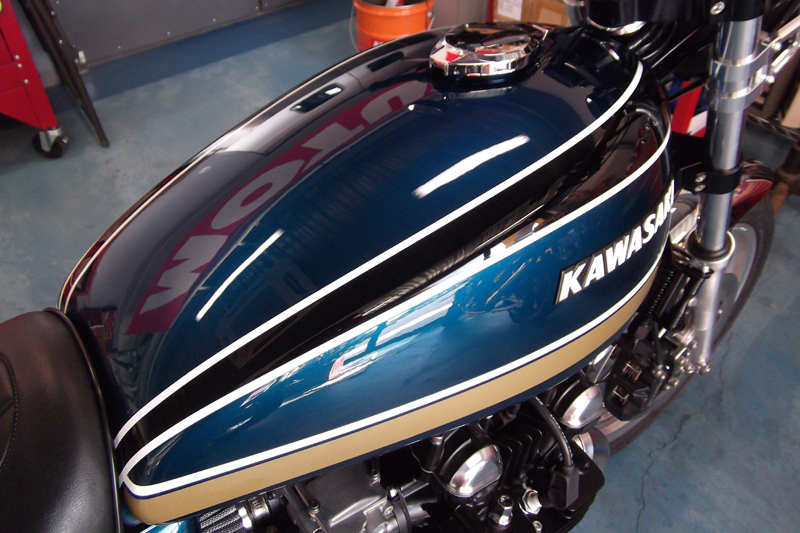

外装装着、車体完成（2/2UP）
-
外装装着、車体完成（2/2UP）
-
外装装着、車体完成（2/2UP）
-

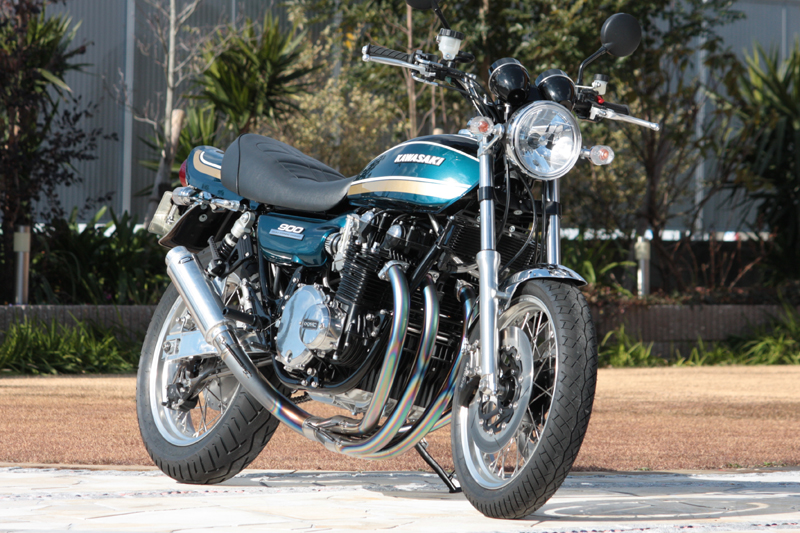

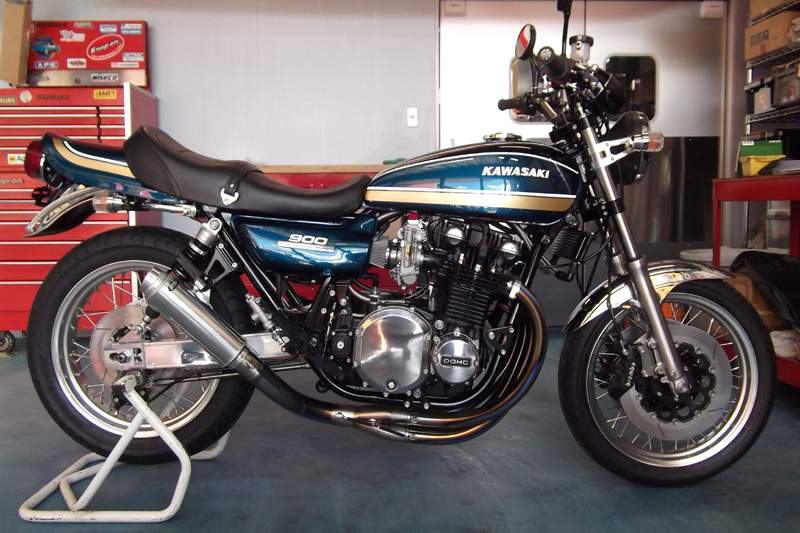

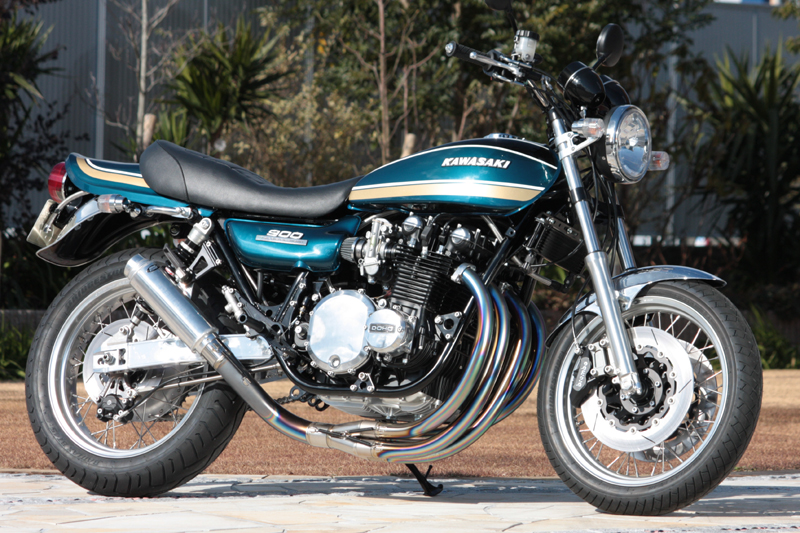

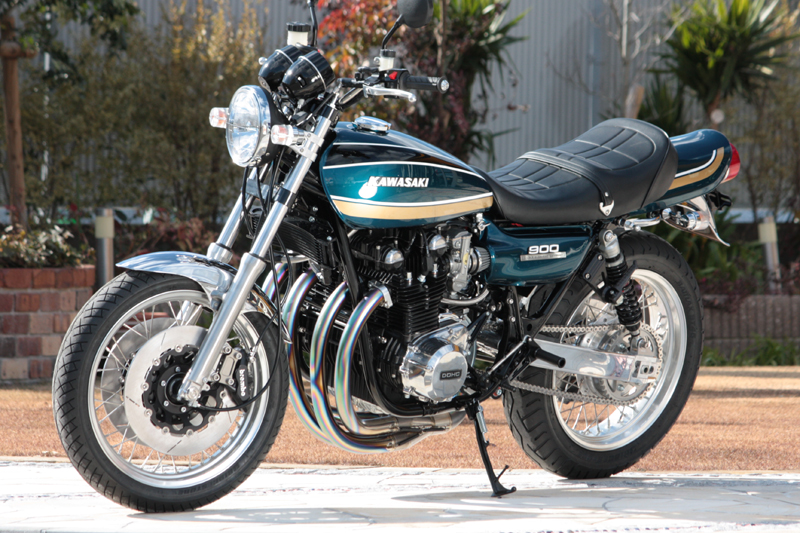

各部調整完了、納車（2/9UP）
-
各部調整完了、納車（2/9UP）
-
各部調整完了、納車（2/9UP）
DETAILS
| エンジン | フルオーバーホール Ｚ１０００Ｊクラッチコンバート・ バルブ・バルブガイド・アイドラーなど 消耗部品は新品を使用 クランク芯出し＆バランス取り・ミッション分解洗浄 |
|---|---|
| 排気量 | ９４４ｃｃ キャスティングピストン １．５ｍｍＯ／Ｓ |
| エキゾースト | ヨシムラ 手曲げチタンサイクロン |
| キャブレター | ＭＩＫＵＮＩ ＴＭＲ３６ |
| フレーム | ブラスト処理後、硬質焼付けウレタン塗装 （１３箇所補強＆レイダウン加工） |
| スウィングアーム | ＰＭＣ モノコック Ｔｙｐｅ－１ |
| フロントフォーク | K Y B 3 8 mm |
| リアショック | ＹＳＳ Ｚ３６２ |
| フロントホイール | D I D アルミリム 2 . 5 0 - 1 8 ＆ ステンレススポーク |
| リアホイール | D I D アルミリム 4 . 0 0 - 1 8 ＆ ステンレススポーク |

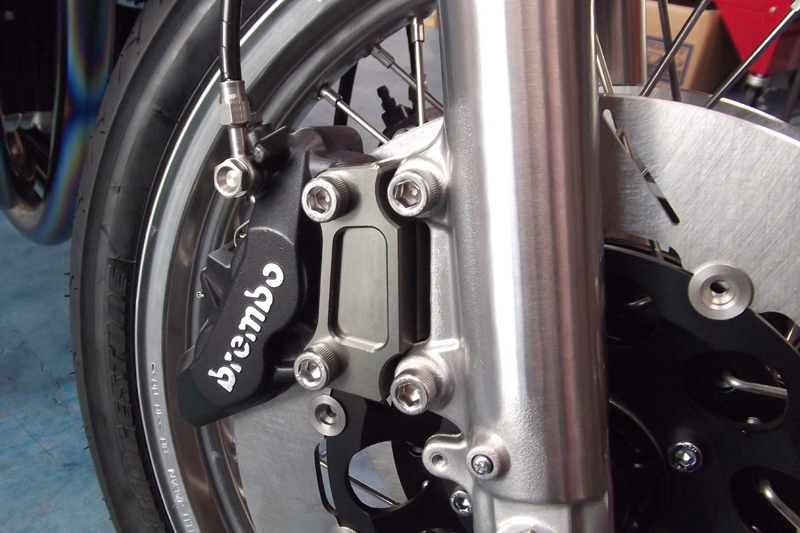

| フロントブレーキ | φ３２０ ディスクローター ＆ ｂｒｅｍｂｏ キャスティング ４Ｐ－３４ ブラック |
| リアブレーキ | φ２５０ ディスクローター ＆ ｂｒｅｍｂｏ キャスティング ２Ｐ－３４ ブラック |
| ハンドル | ＰＭＣ ステンレスハンドルバー Ｄｙｔｏｎａ－Ｔｕｒｉｎｇ |
| ステップ | ＰＭＣ バックステップ Ｔｙｐｅ－２ |
| 外装 | ７５ 玉虫ブルー ペイント済みフルセット ライトブルー仕様 |
| シート | あんこ抜き スペシャル仕様 |
