Z1A PMC “フルレストア” 2022
- 車両管理番号:
- B7471
- シリーズ:
- Z1
POINT
2022年東京モーターサイクルショーコンセプトモデル。
デビューより長年が経過したZへの、今も衰えない熱い想い。
その力強い心臓部に深く刻まれた空冷フィンの美しさと車体シルエットは今も語り継がれるロマンと憧れのカタチです。
しかし発売から今年50周年を迎える車体には経年によるダメージが否応なく蓄積され、性能、美観とも少しずつ損なわれていっています。
そんな憧れのマシンへの想いを強く強く心に抱きながらPMCは、その性能と美しさを現代に継承し、後世にも残すべく長年の知識と技術を振りしぼって、当時と変わらぬフォルムを維持するリプレイスパーツで『最高の一台』のために全力を尽くします。
GALLERY
-
ベース車輌分解
-
ベース車輌分解
-

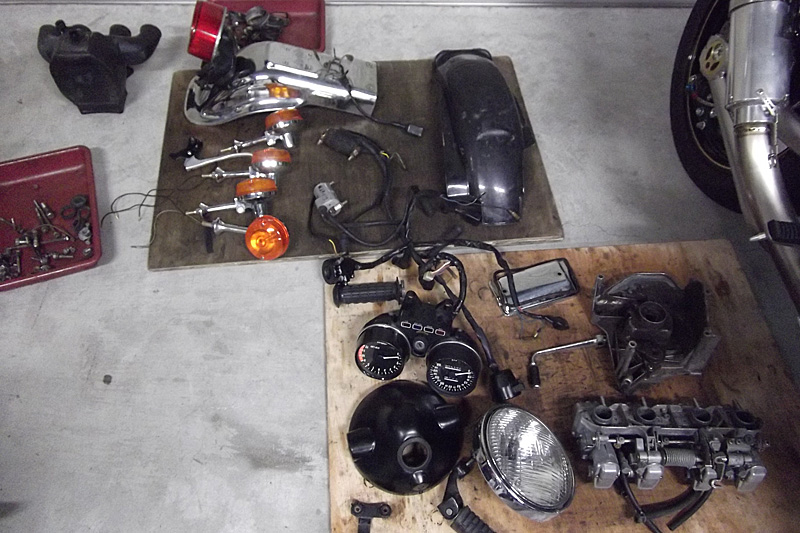

取り外した部品
-

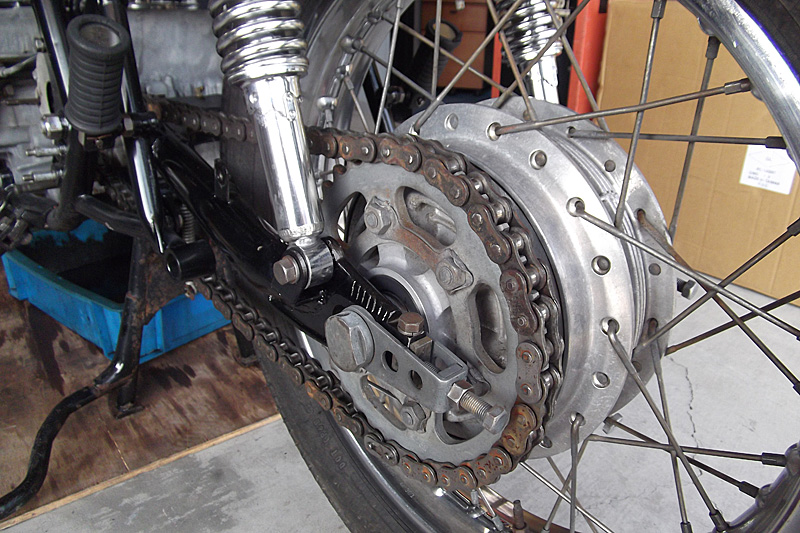

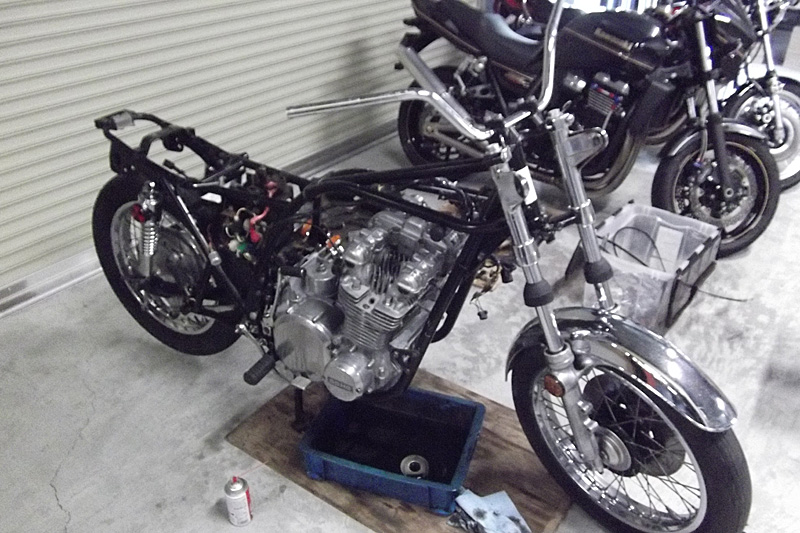

リア廻りレストア前
-

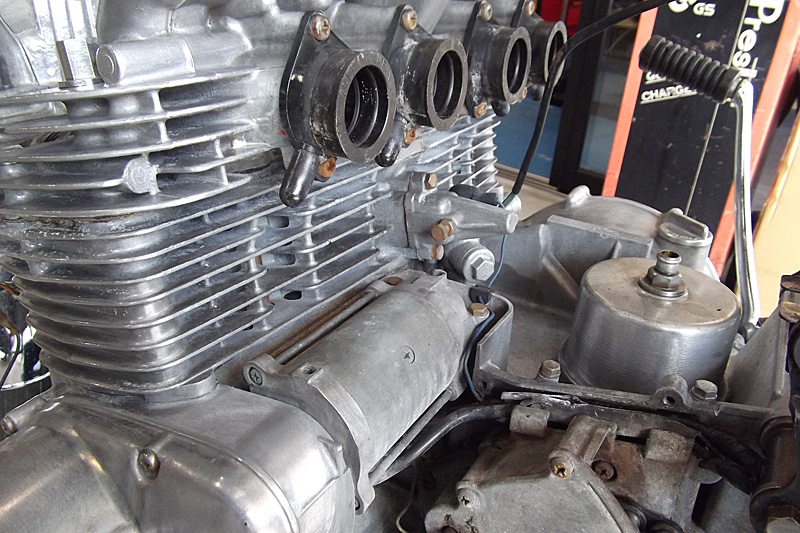

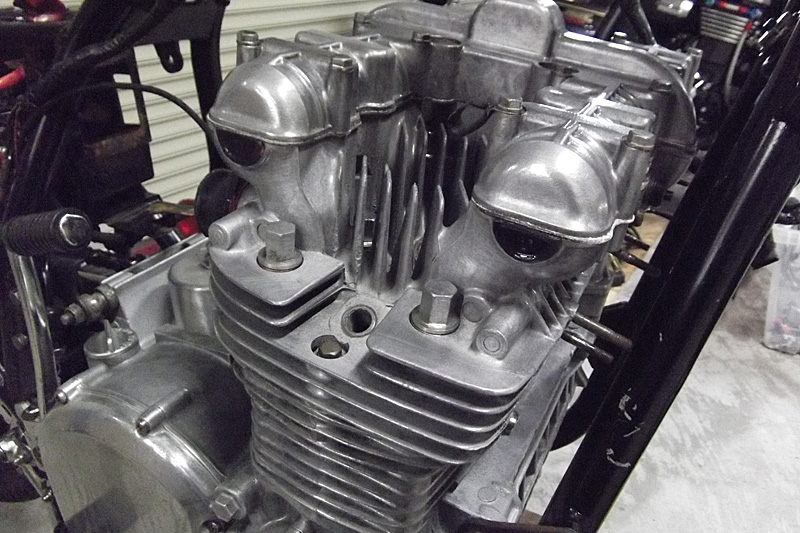

エンジン廻りレストア前
-
電装系統レストア前
-
ホイール組み立て
-

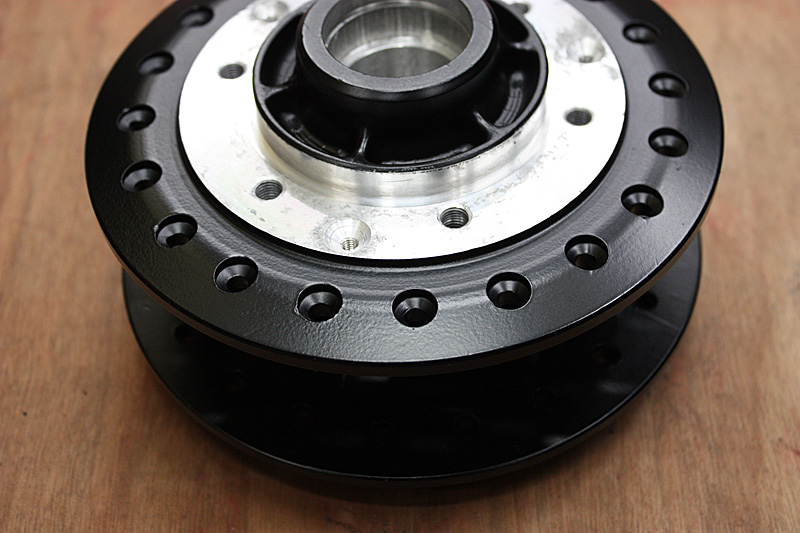

フロントハブペイント仕上げ
-

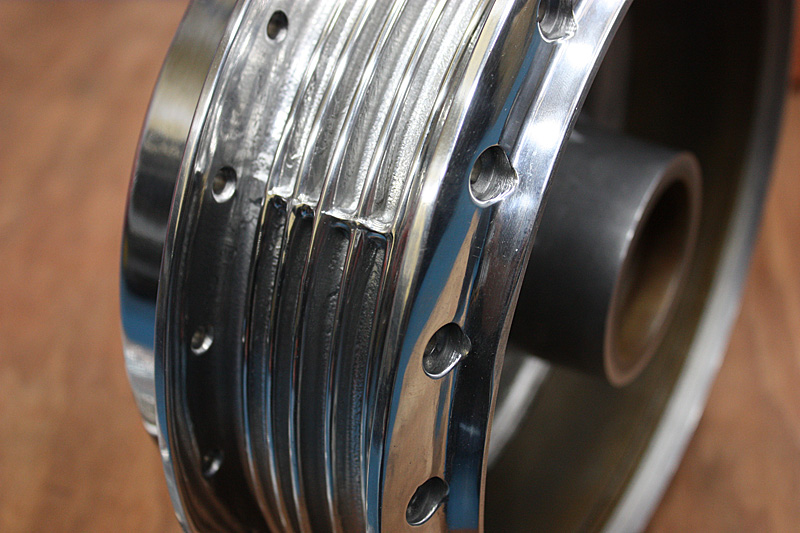

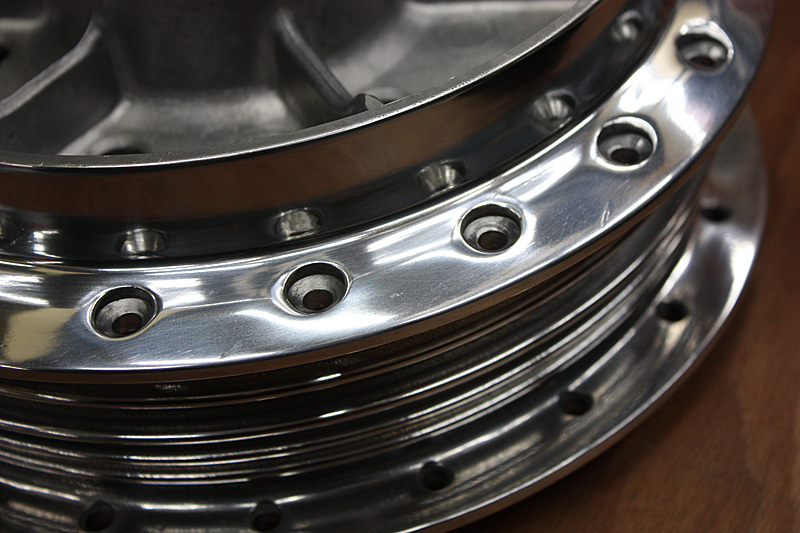

リアハブバフ仕上げ
-
リアハブバフ仕上げ
-

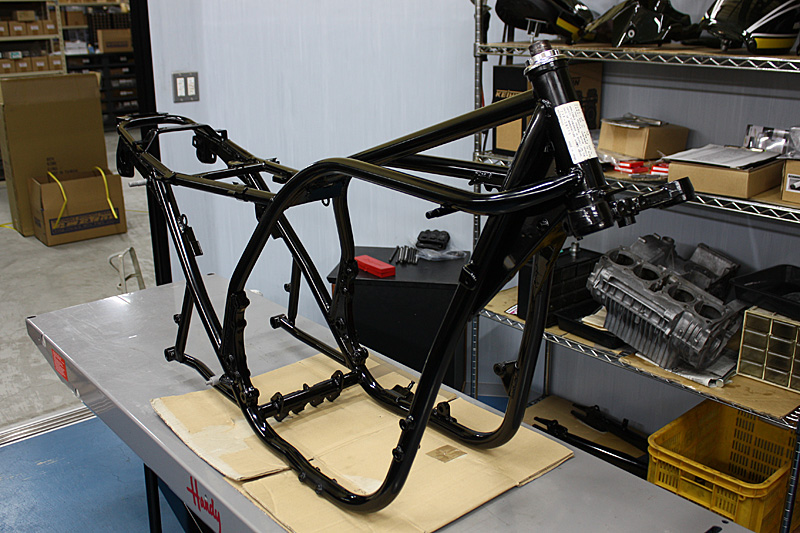

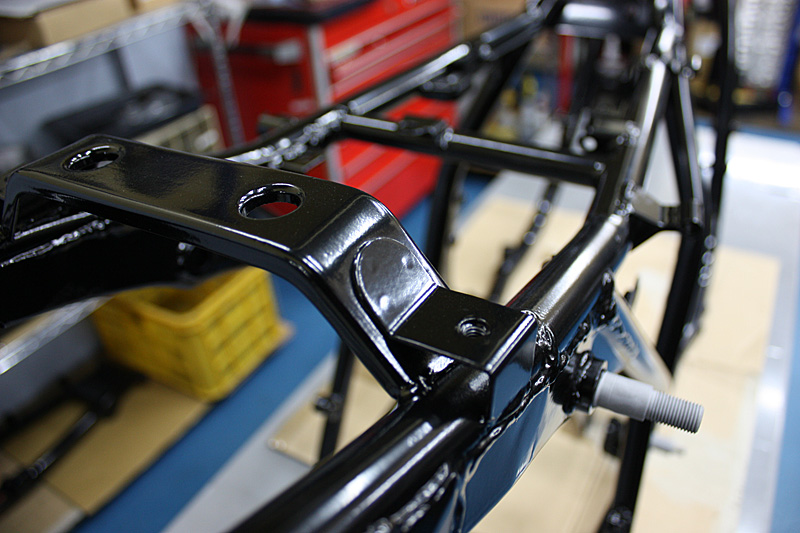

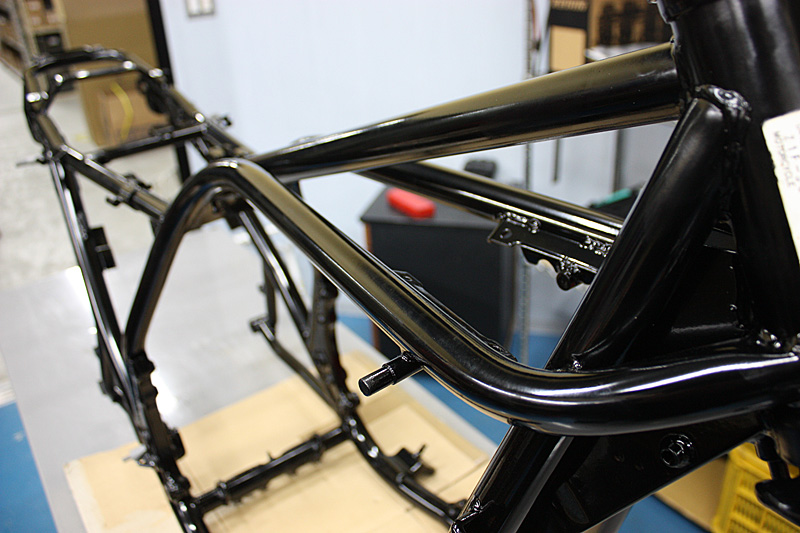

フレーム仕上り
-
フレーム仕上り
-

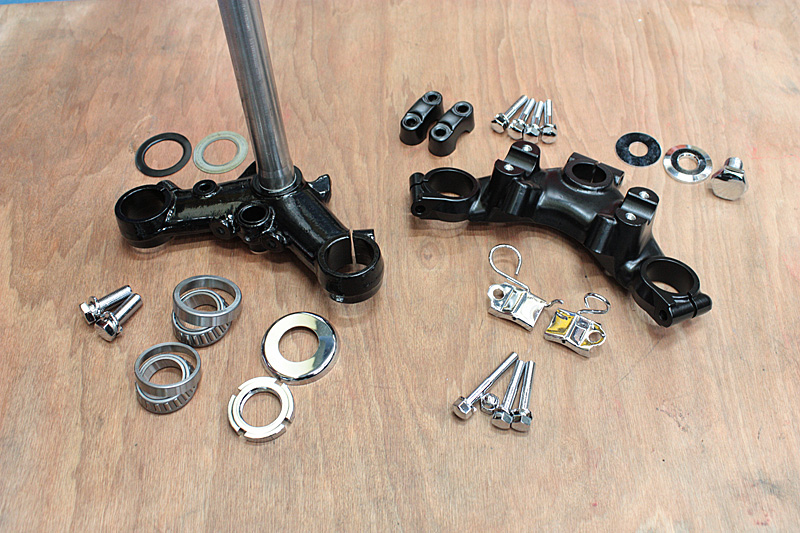

ステム廻り使用部品
-

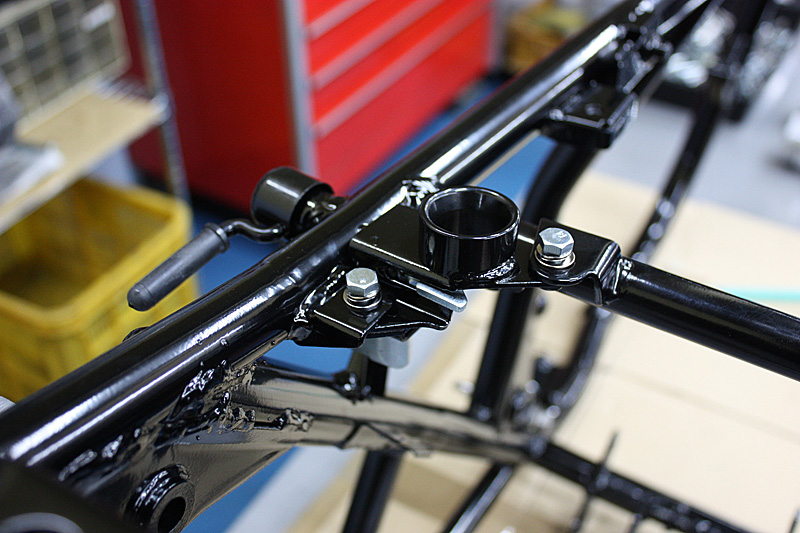

アンダーステム組込み
-
組立て状況全景
-

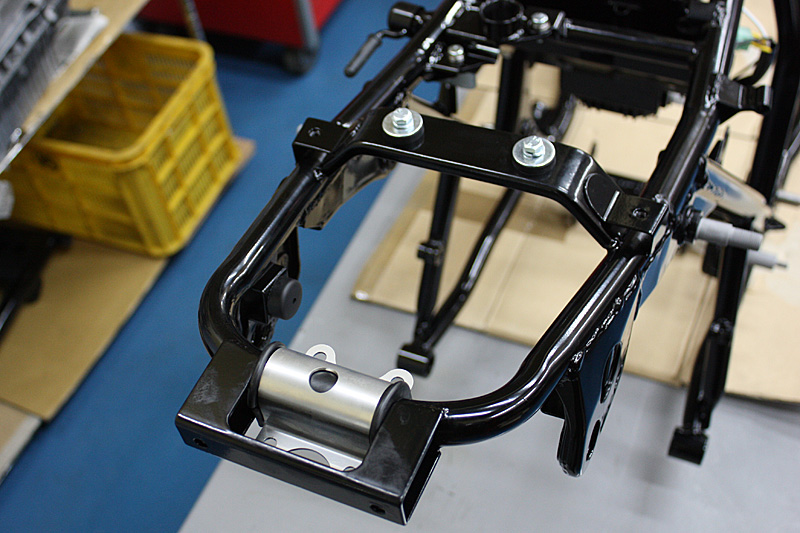

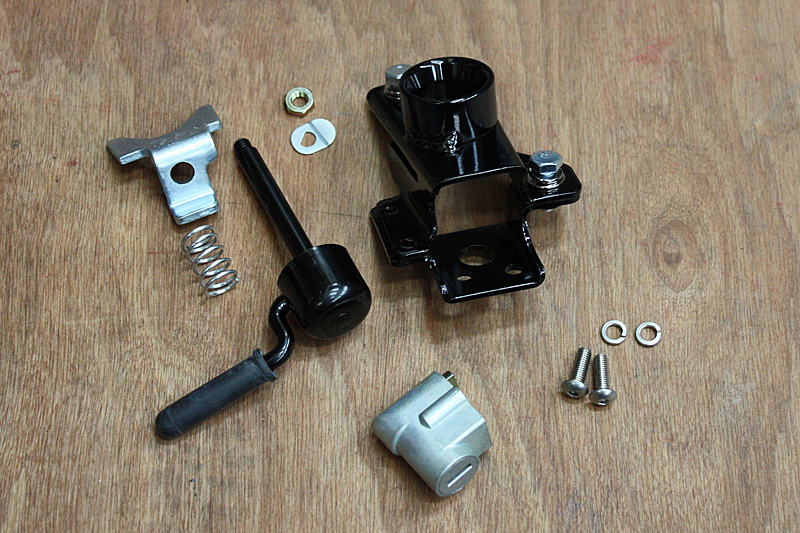

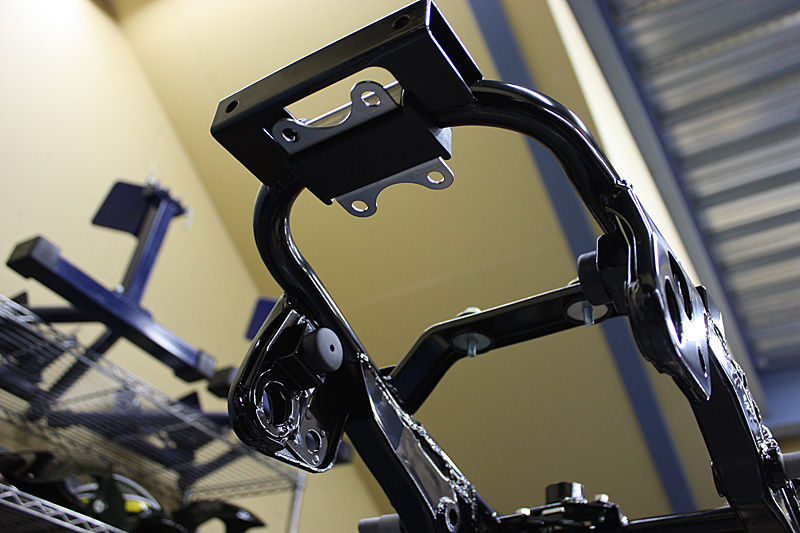

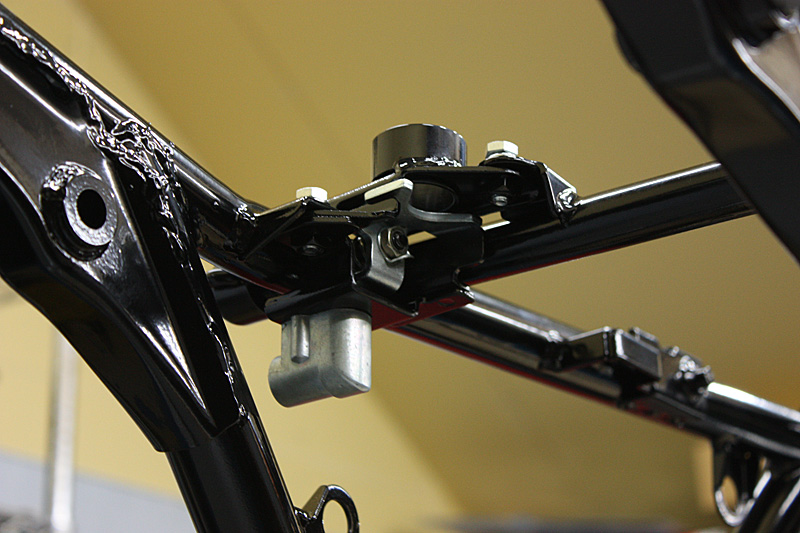

シートロック廻り
-
シートロック組込み
-
シートロック組込み
-

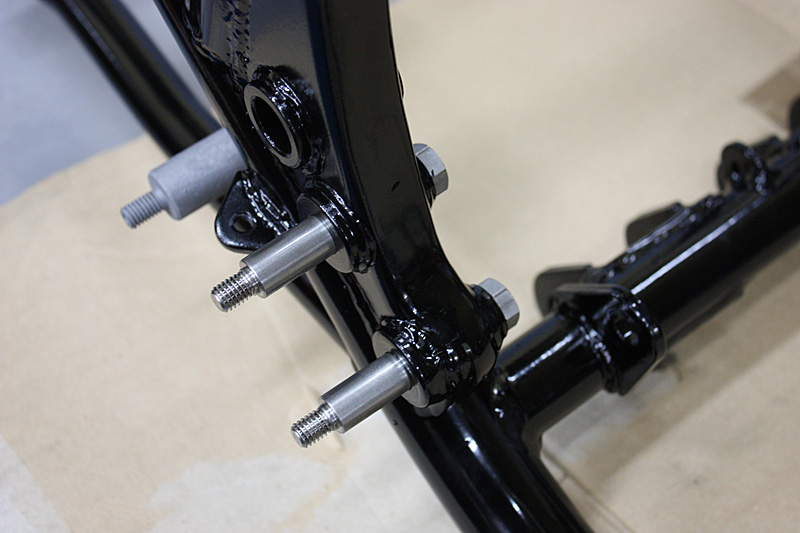

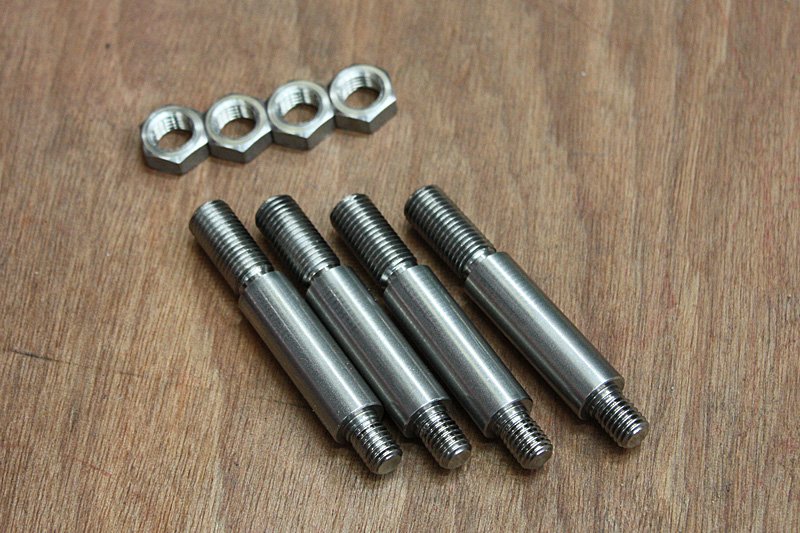

ステップマウントスタッド
-
ステップマウントスタッド組込み
-

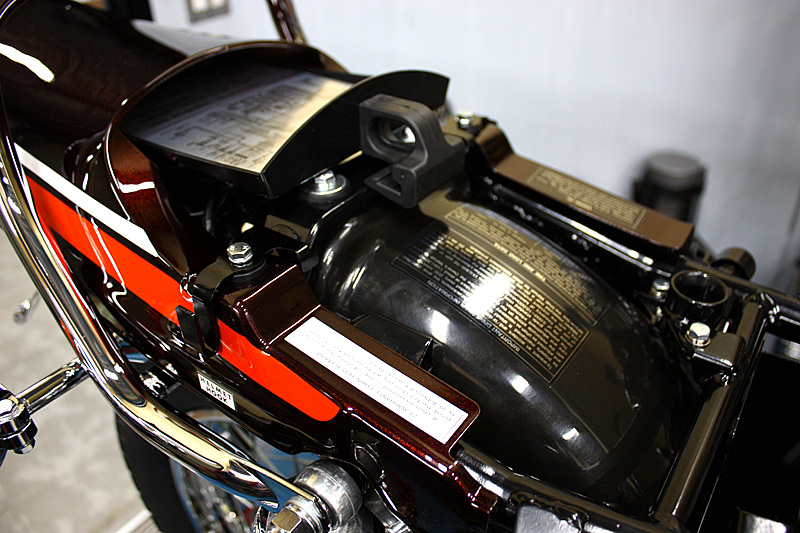

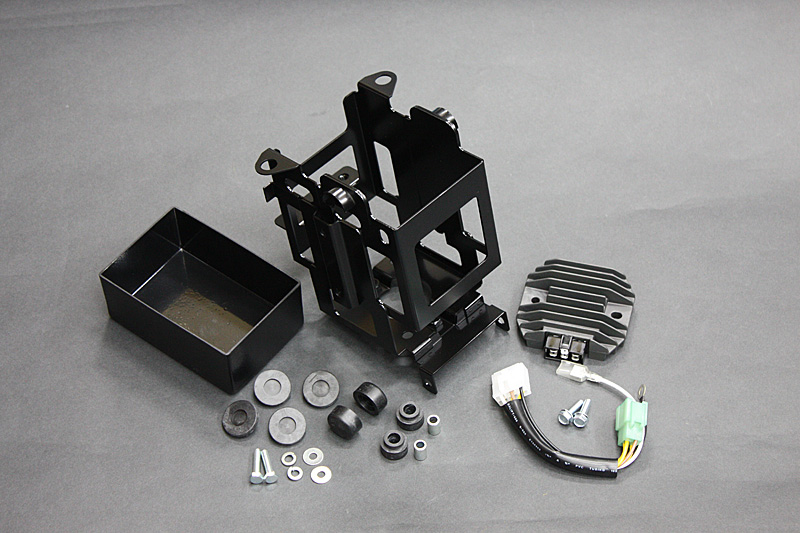

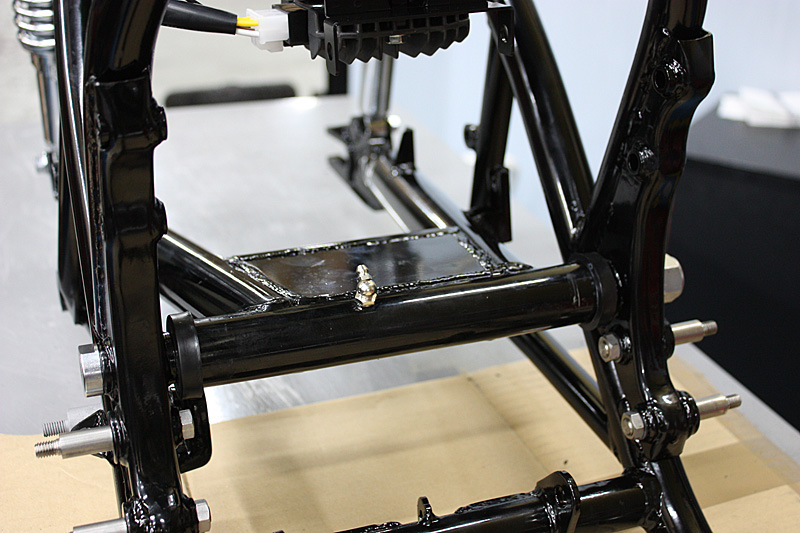

バッテリーケース廻り
-

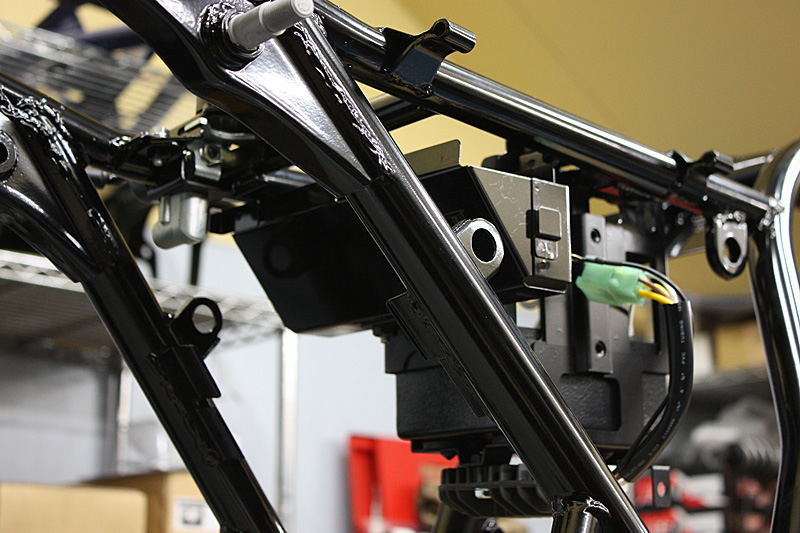

バッテリーケース組込み
-
バッテリーケース組込み
-

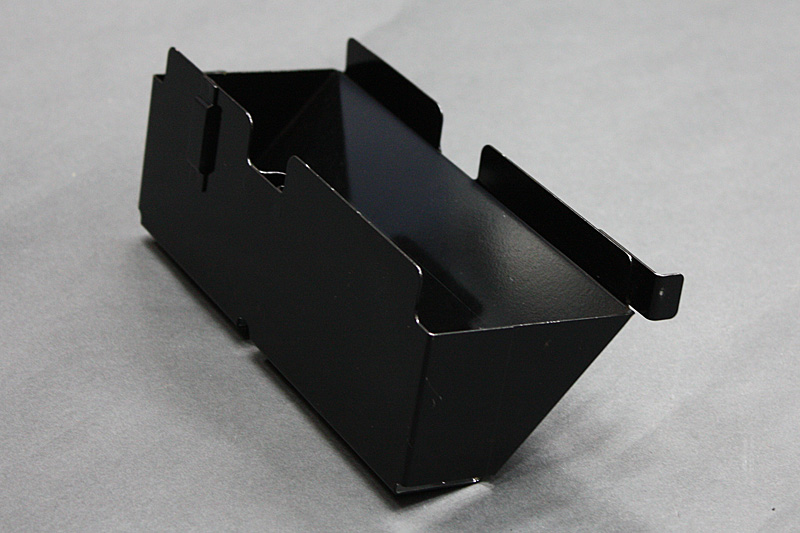

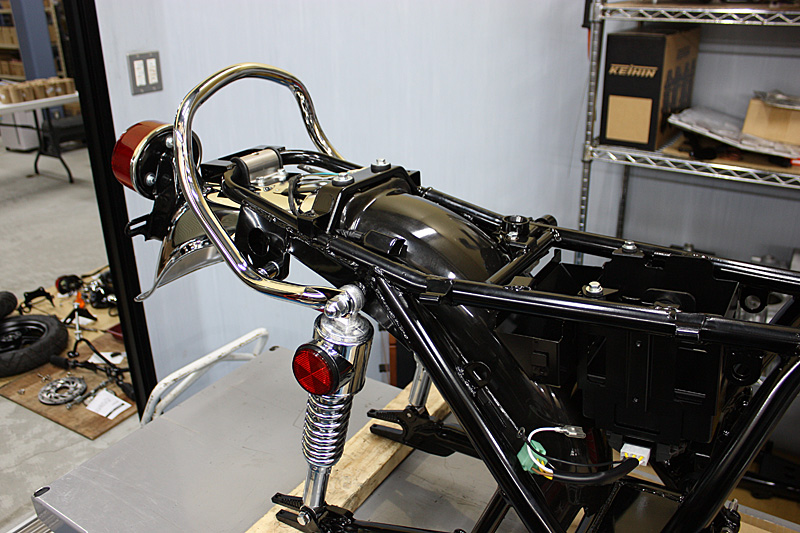

ツールケース
-
ツールケース組込み
-
リアフェンダーマウントパーツ
-
リアフェンダーマウントパーツ組込み
-
リアフェンダーマウントパーツ組込み
-

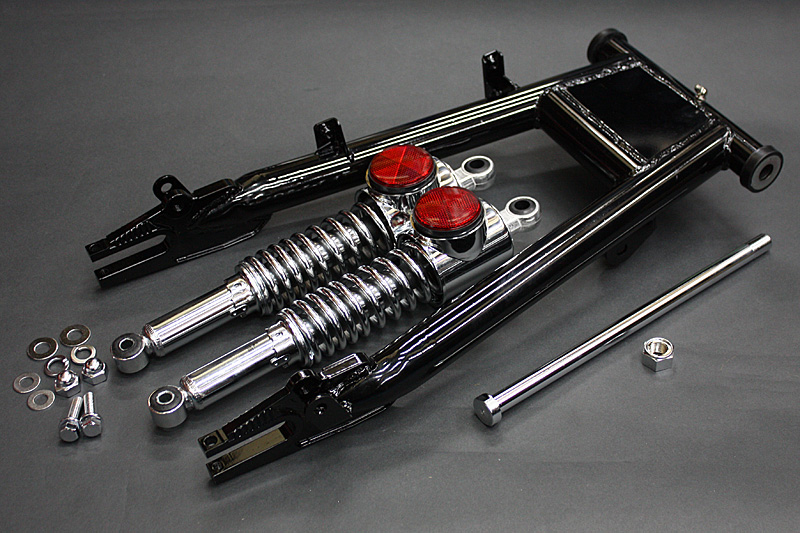

スイングアーム廻りパーツ
-
スイングアーム組込み
-

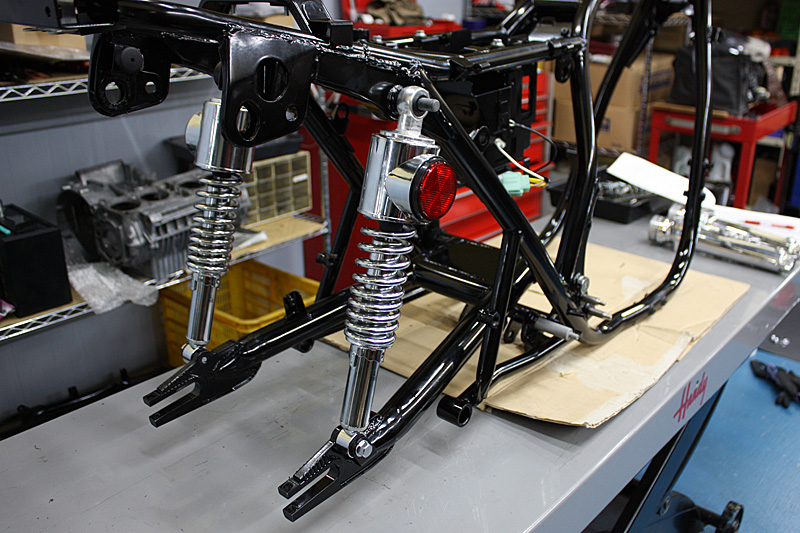

サスペンション組込み
-
リアフェンダー組立て
-

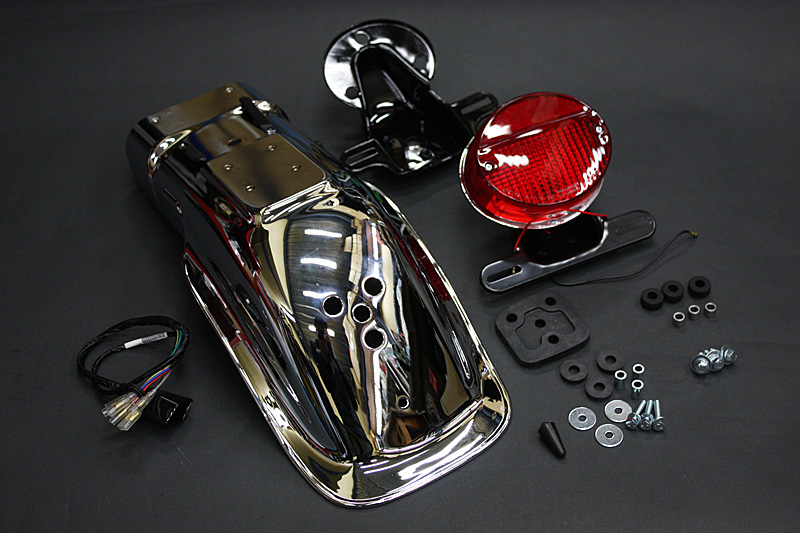

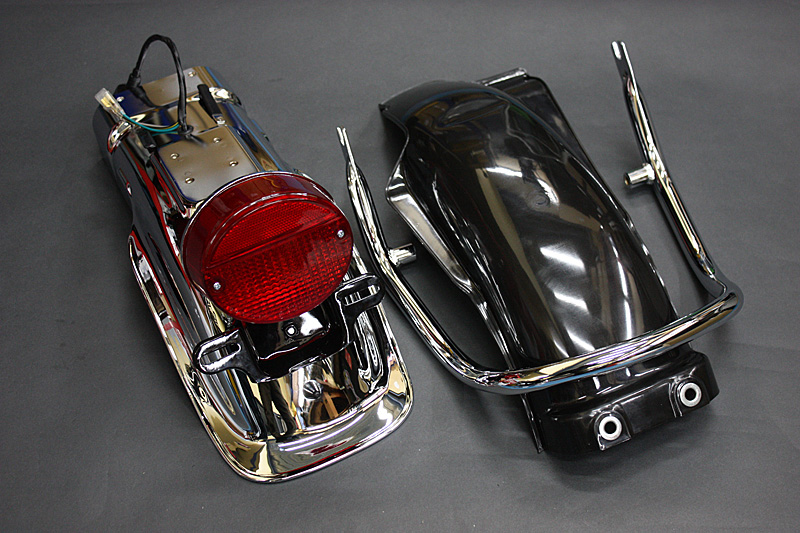

リアフェンダー廻りパーツ
-

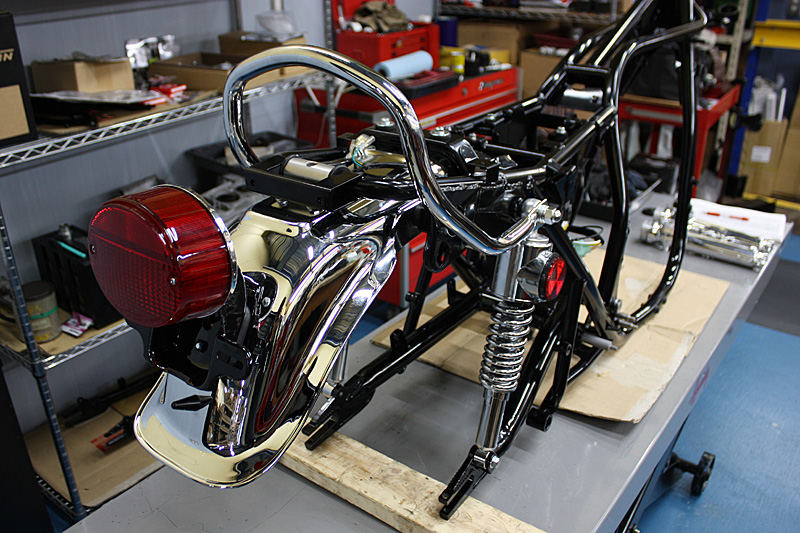

リアフェンダー廻り組込み
-
リアフェンダー廻り組込み
-

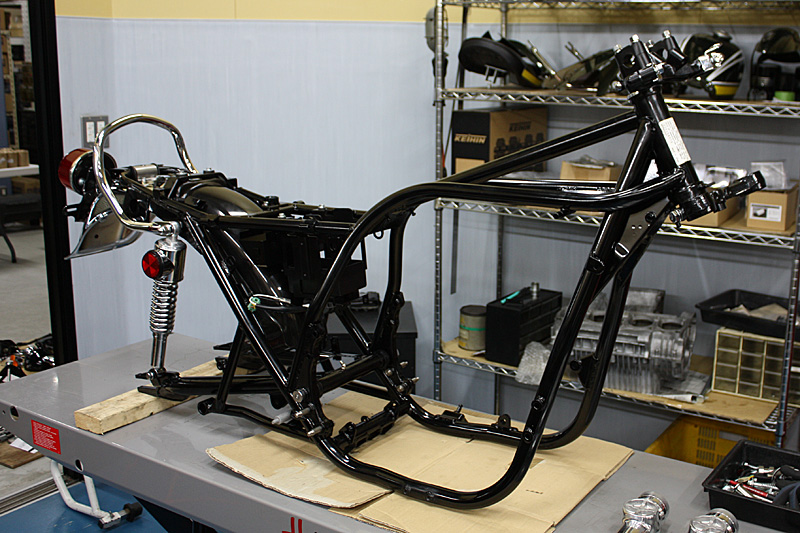

組立て状況全景
-

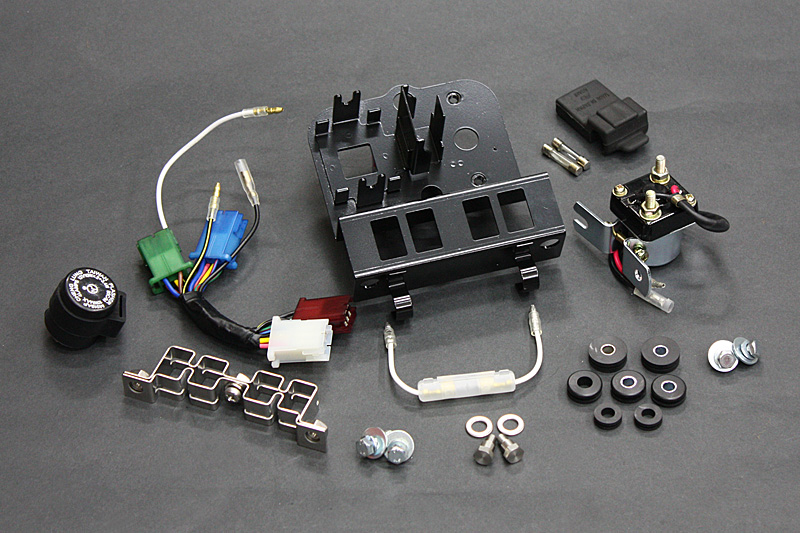

電装廻りパーツ
-

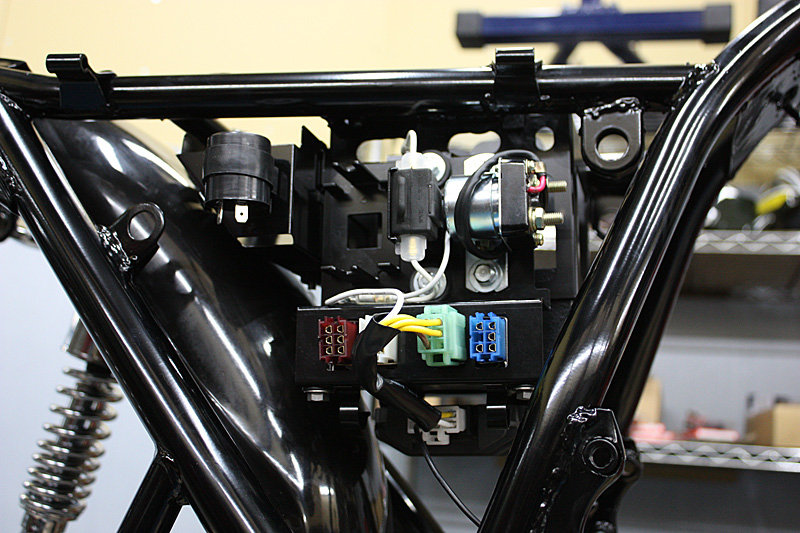

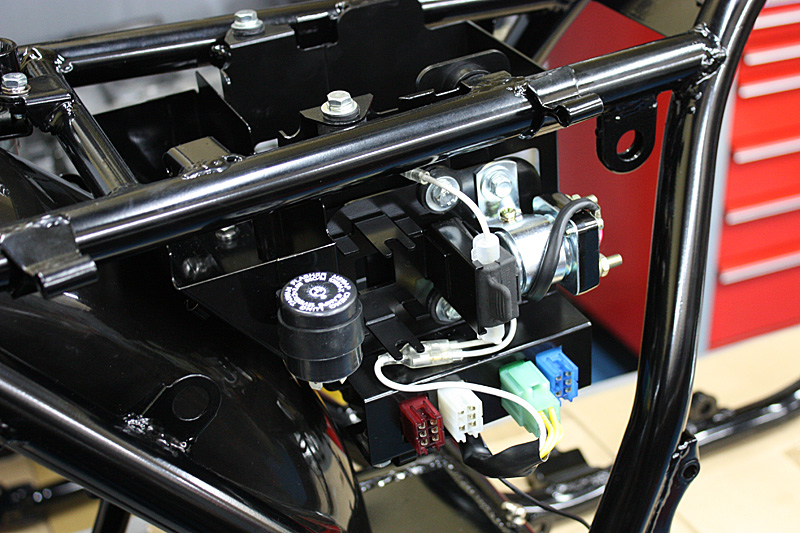

電装廻り組込み
-
電装廻り組込み
-

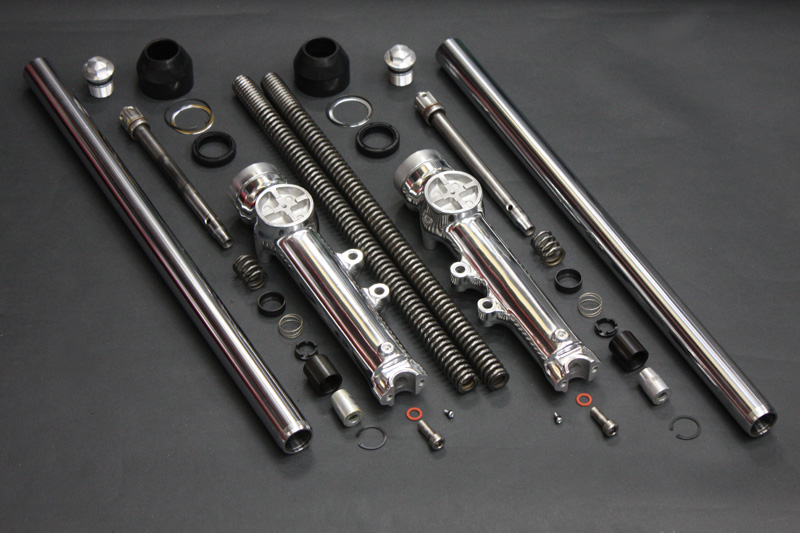

フォーク組立て
-

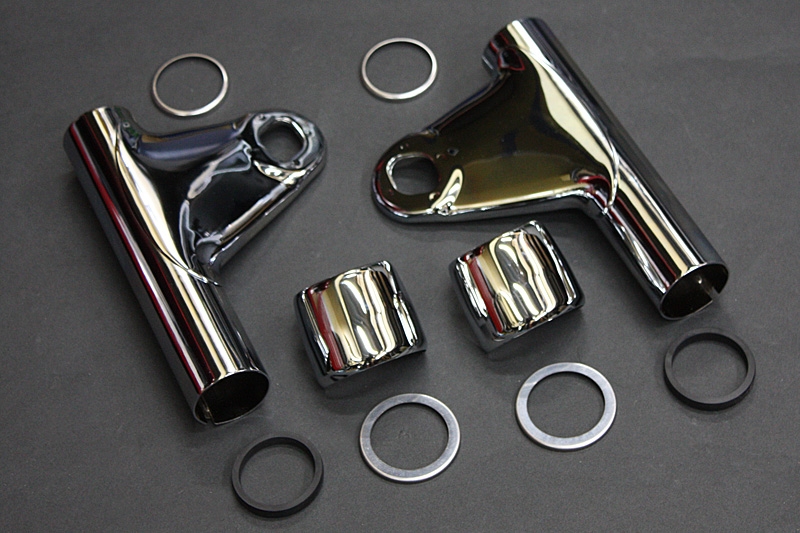

ライトステー廻り
-

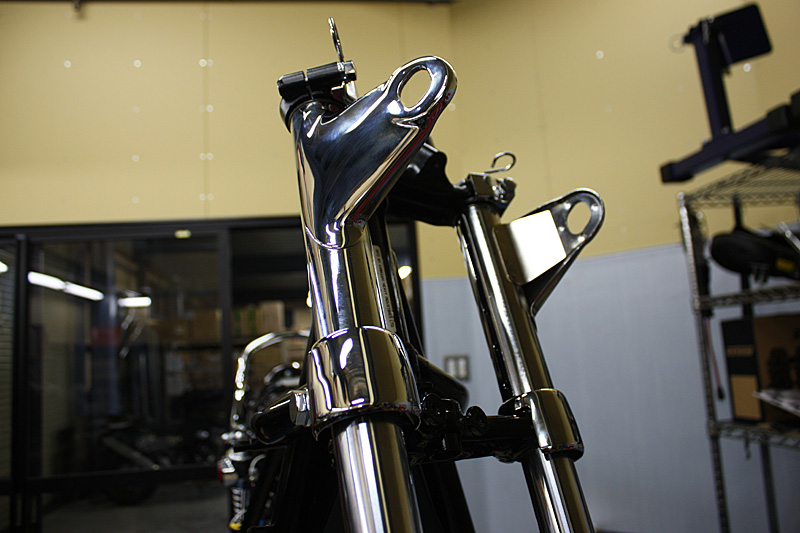

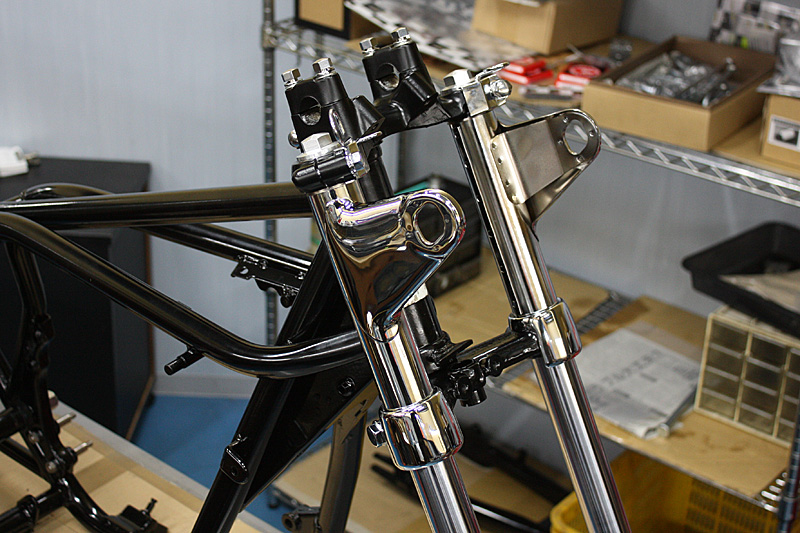

フォーク組込み
-
フォーク組込み
-

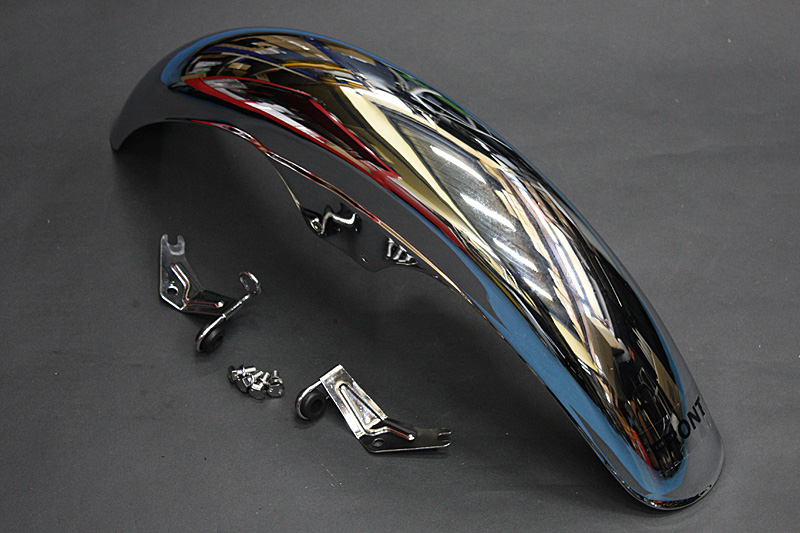

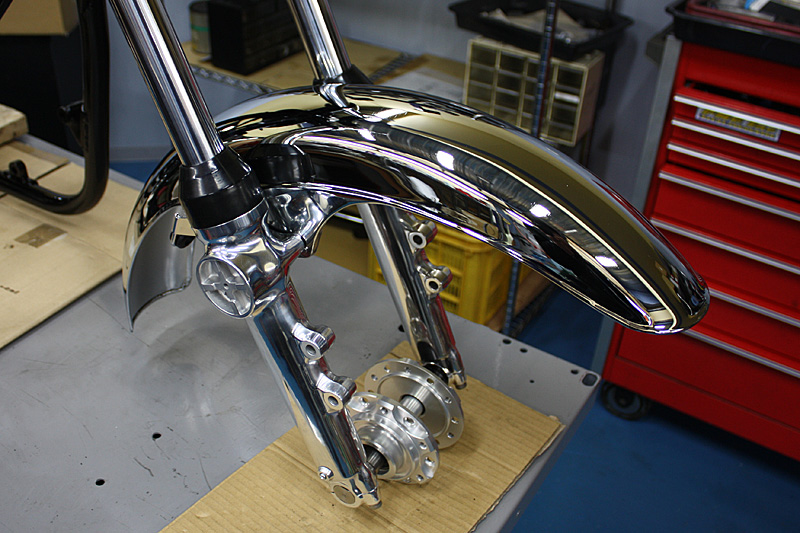

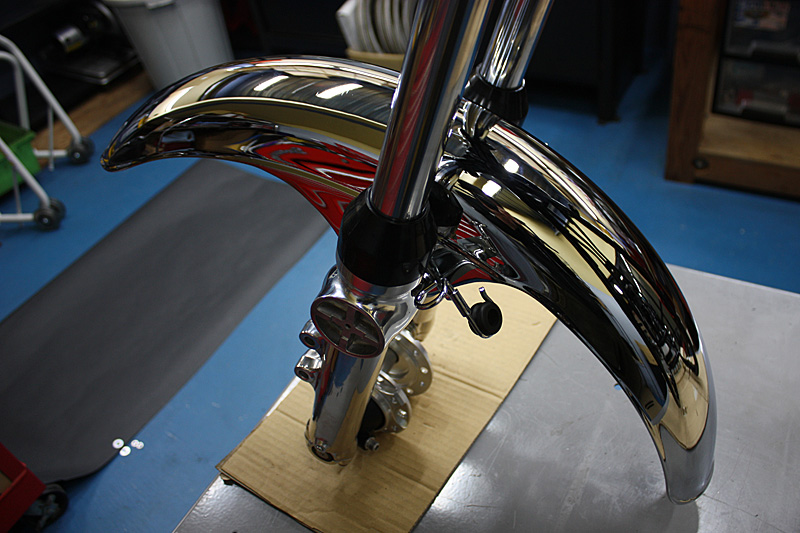

フロントフェンダー組込み
-
フロントフェンダー組込み
-
フロントフェンダー組込み
-

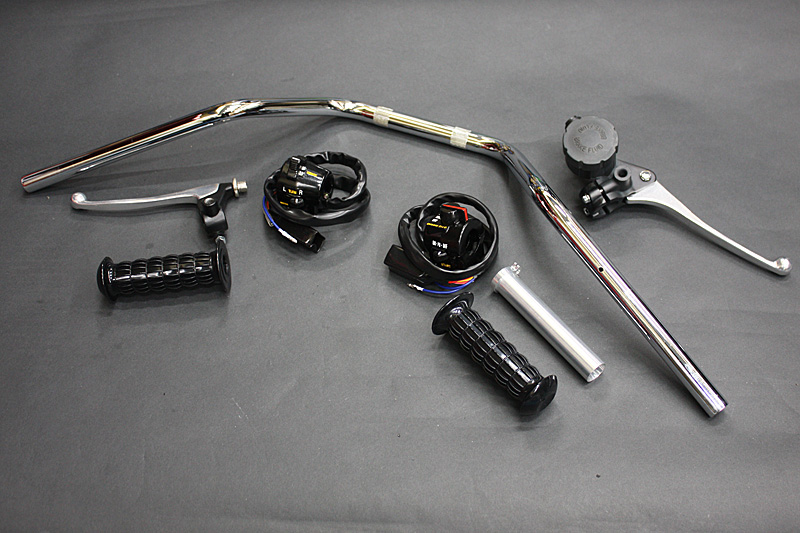

ハンドル廻り
-

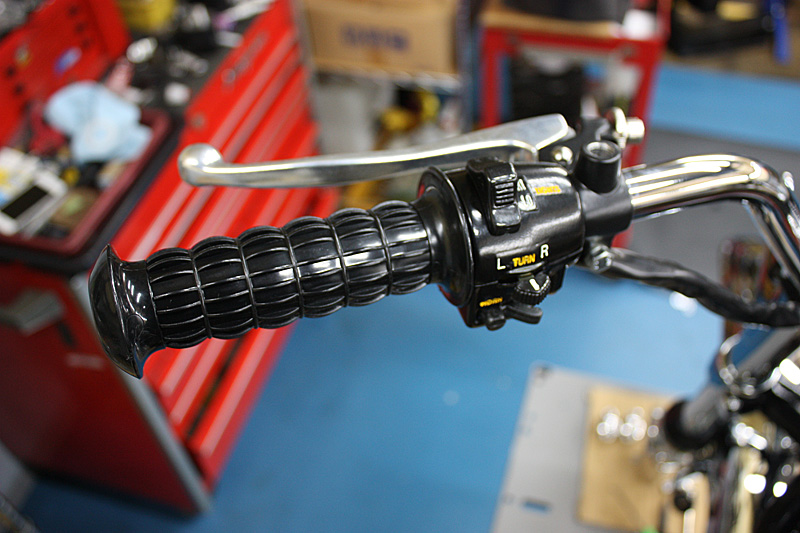

左スイッチ廻り
-

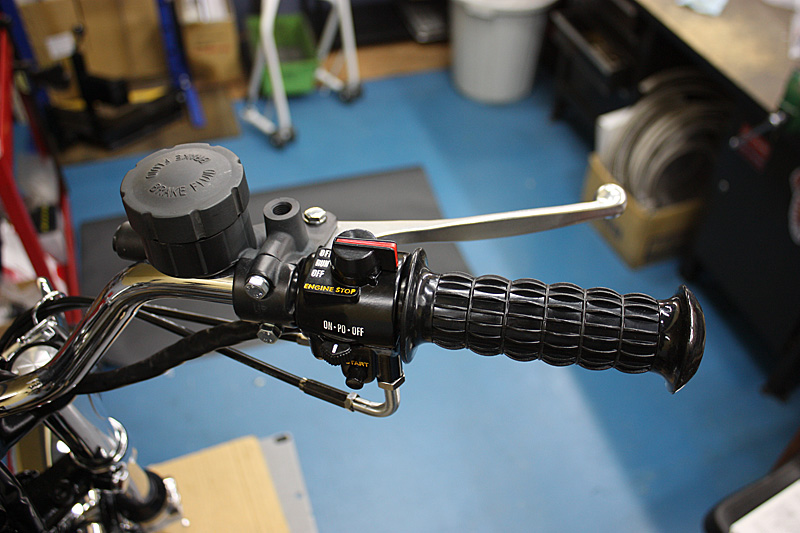

右スイッチ廻り
-

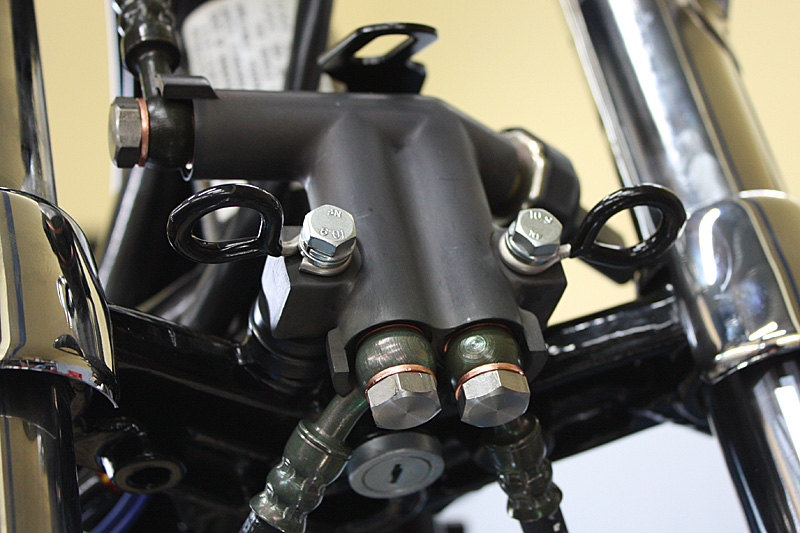

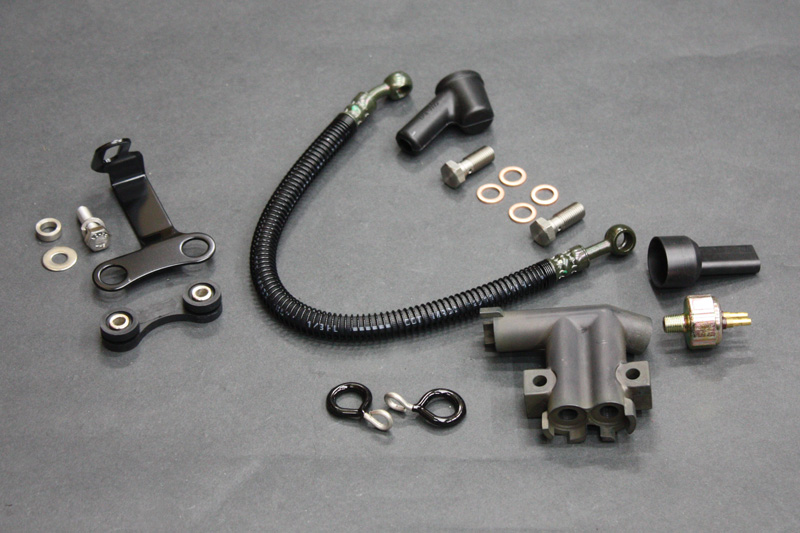

ブレーキライン廻り
-
ブレーキライン廻り
-

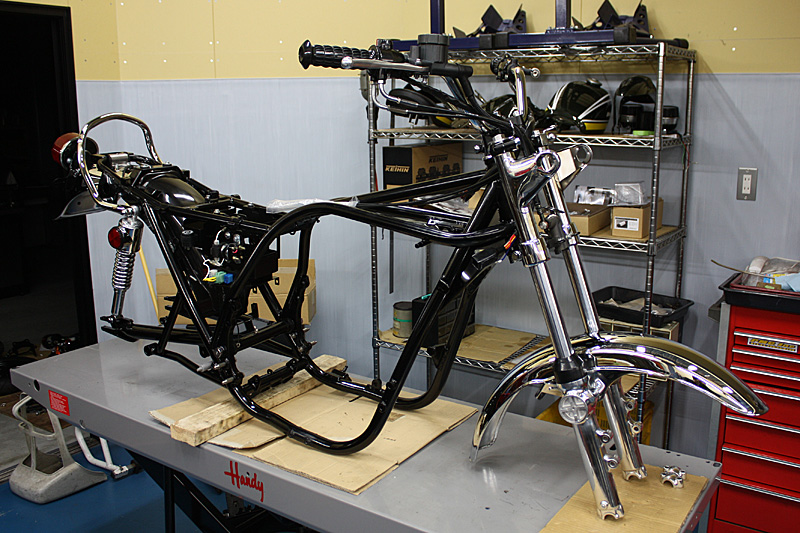

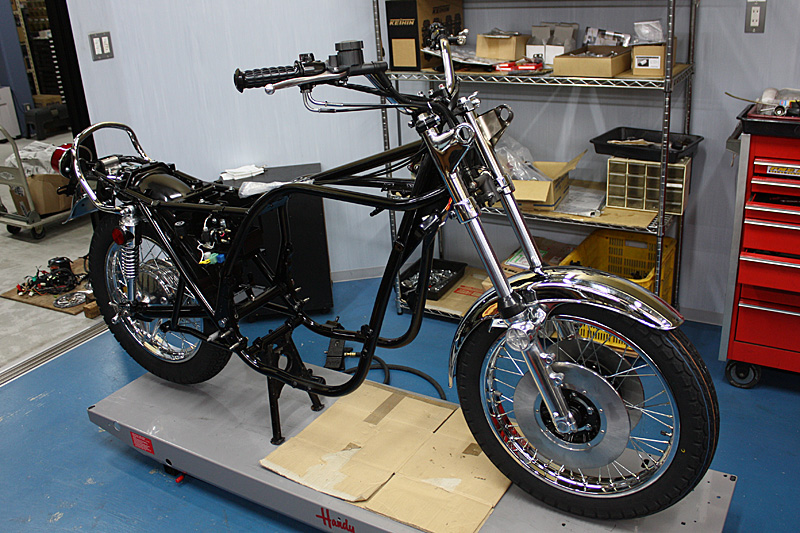

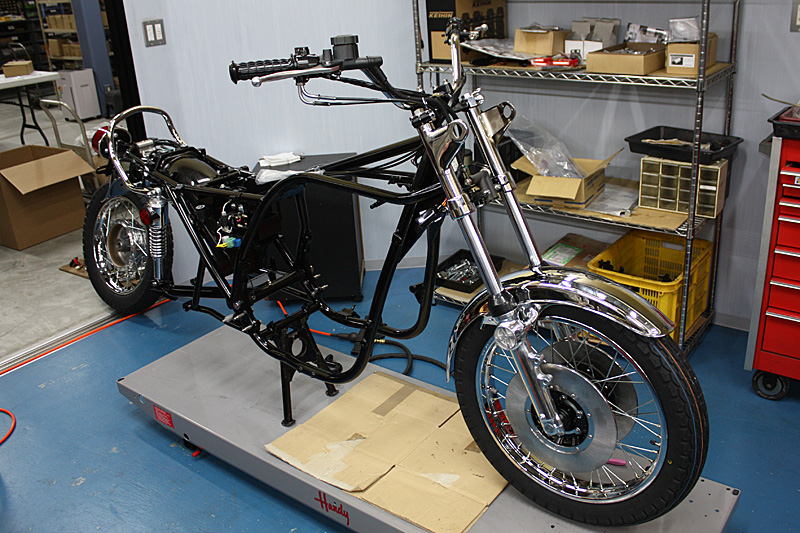

組立て状況全景
-

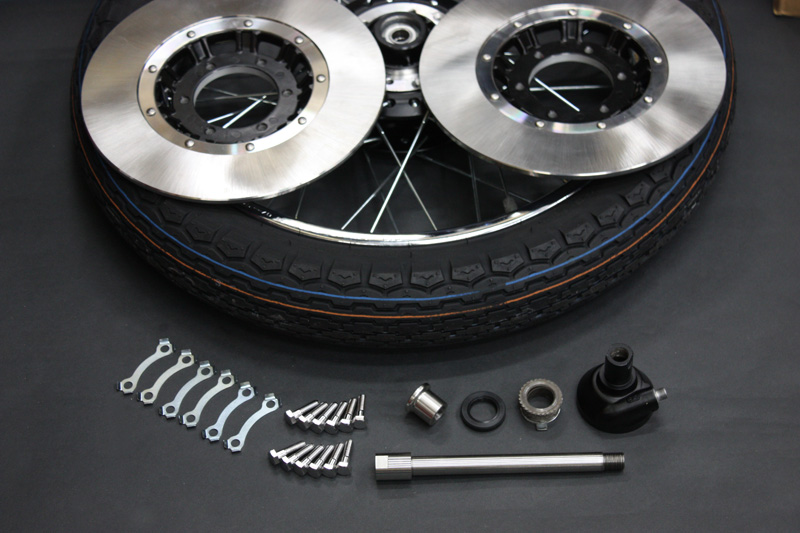

フロントブレーキ廻り
-
組立て状況全景
-

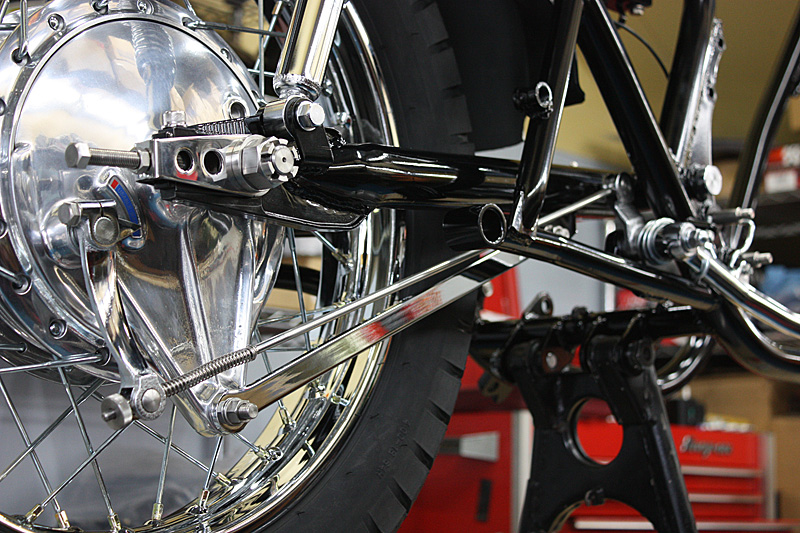

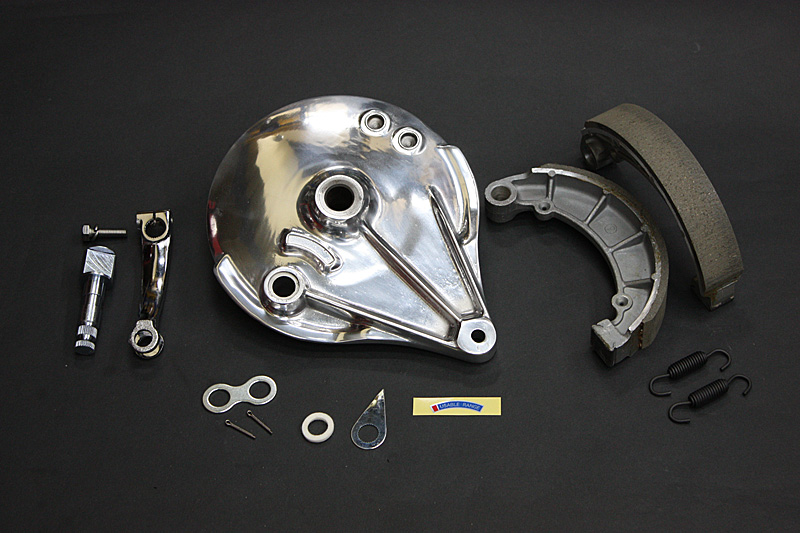

リアドラムブレーキ廻り
-

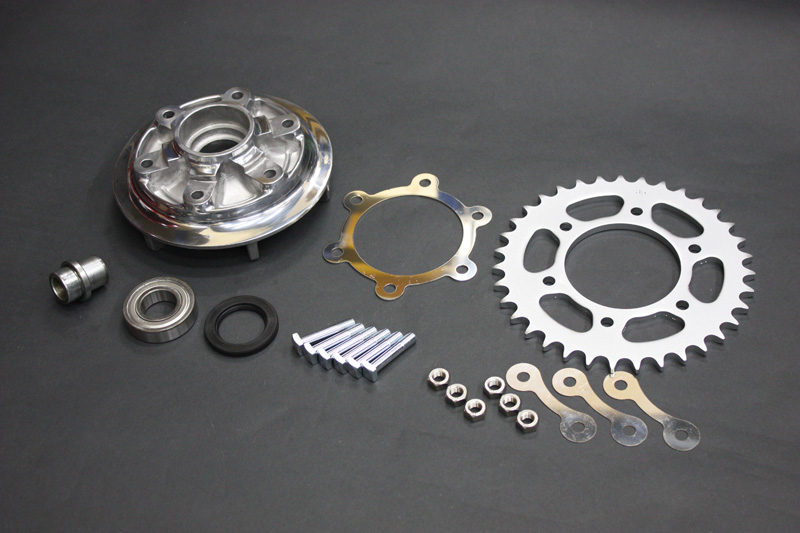

ドライブトレイン廻り
-

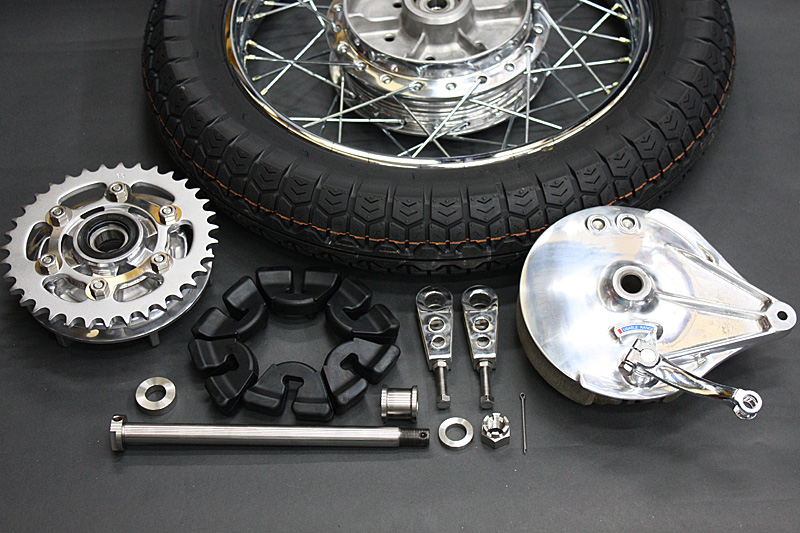

リアホイールマウント廻り
-

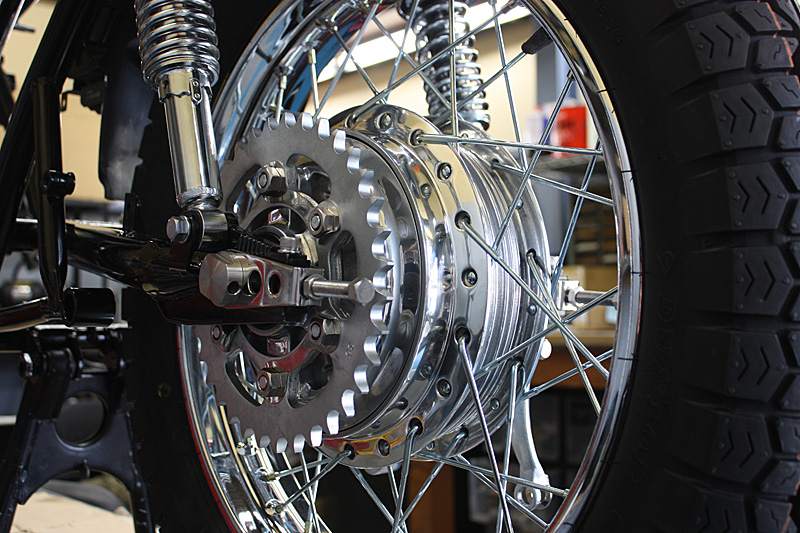

リアホイール組込み
-
組立て状況全景
-

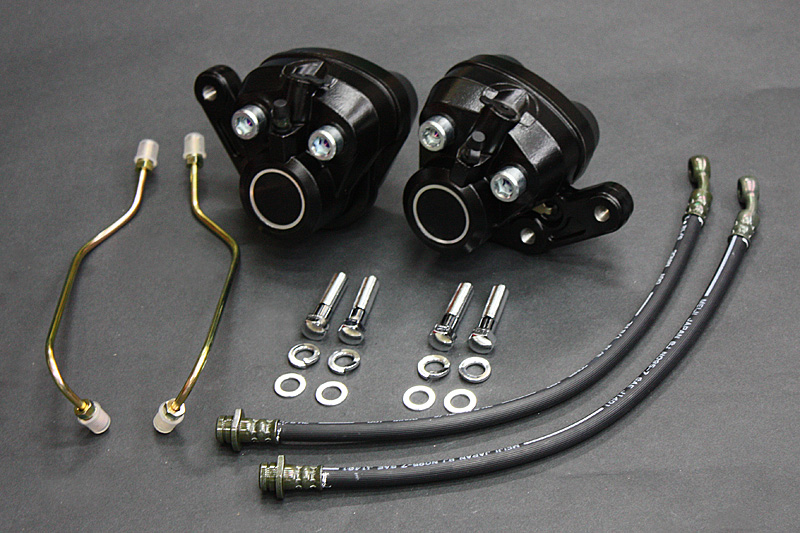

フロントブレーキ廻り
-

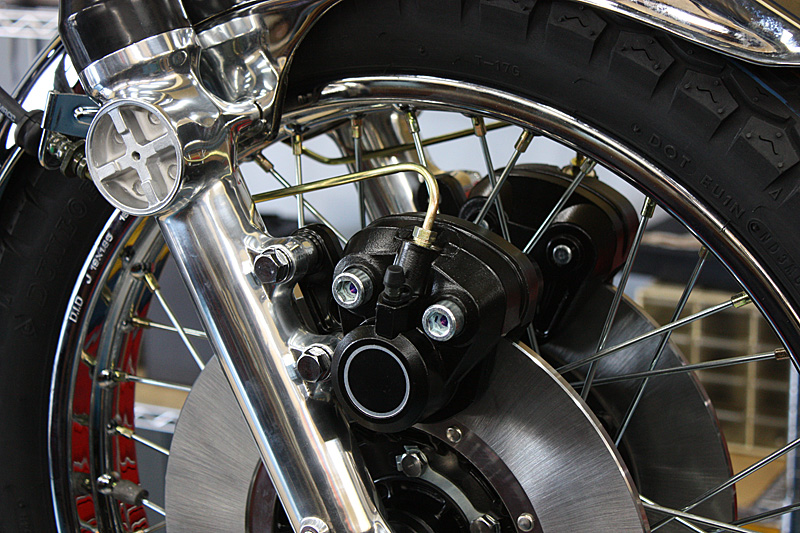

フロントキャリパー組込み
-

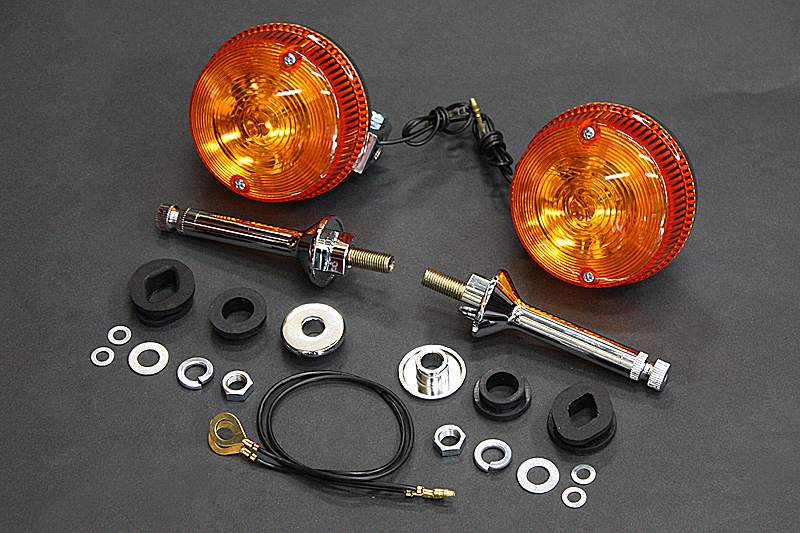

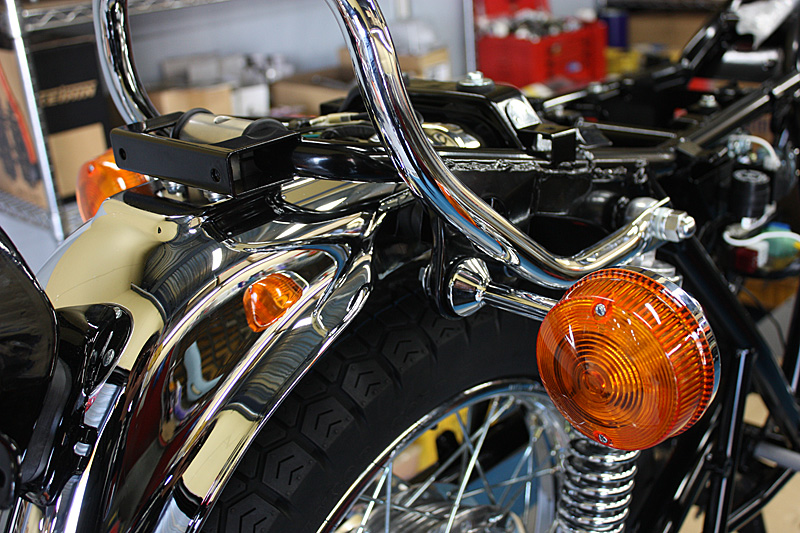

リアウィンカー廻り
-
リアウィンカー組込み
-

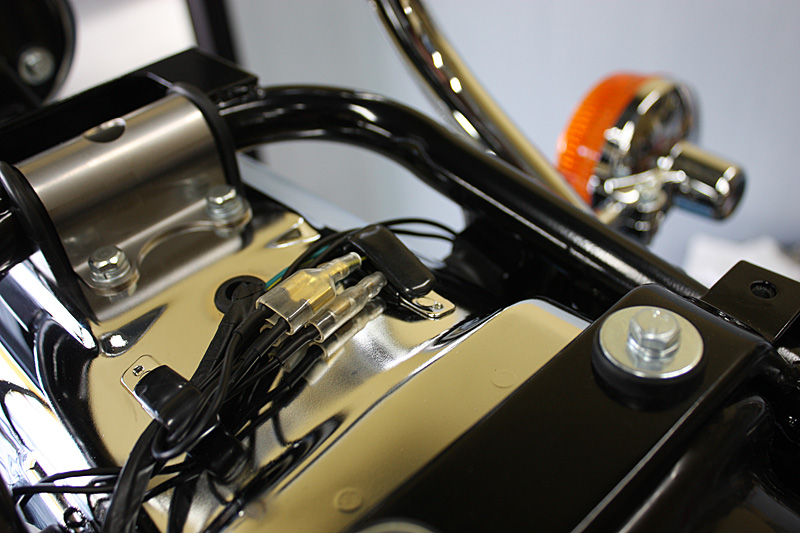

リアウィンカー配線状態
-

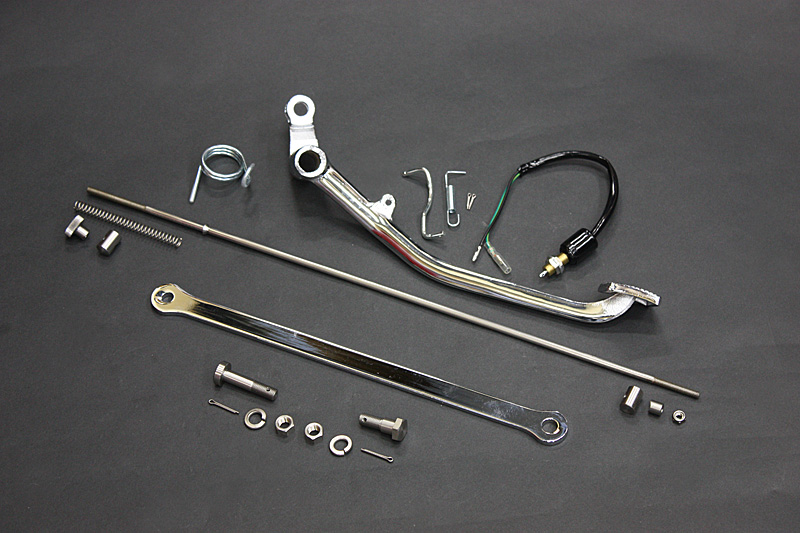

リアブレーキペダル廻り
-
リアブレーキペダル廻り組込み
-
リアブレーキ廻り組込み
-

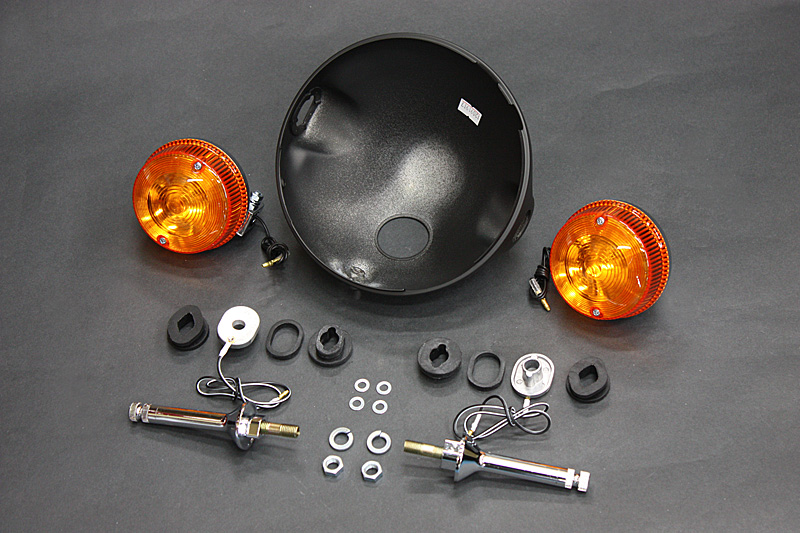

ヘッドライト廻り
-

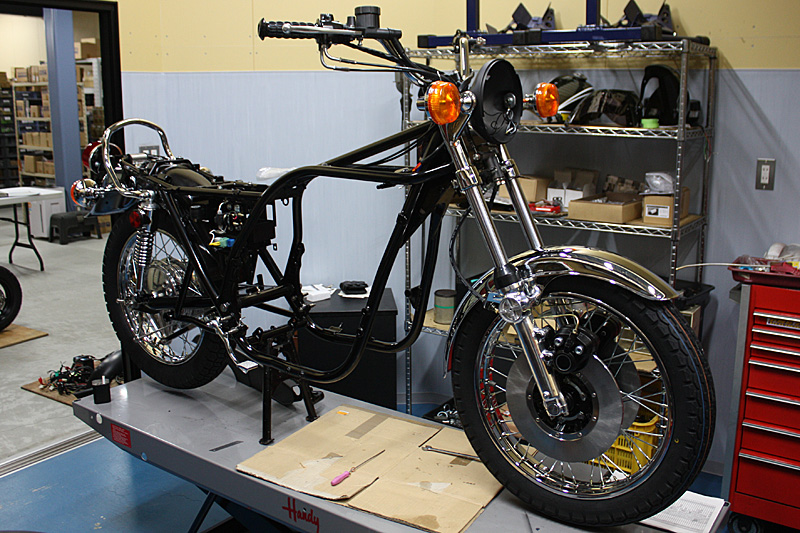

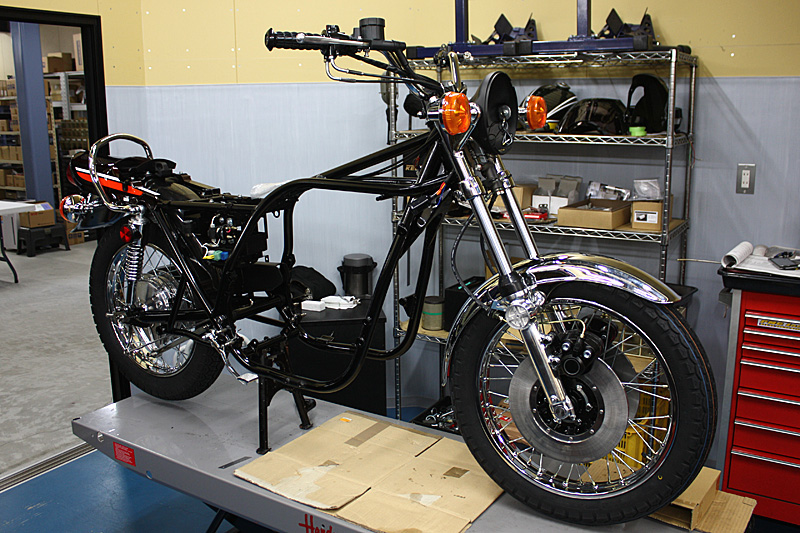

組立て状況全景
-

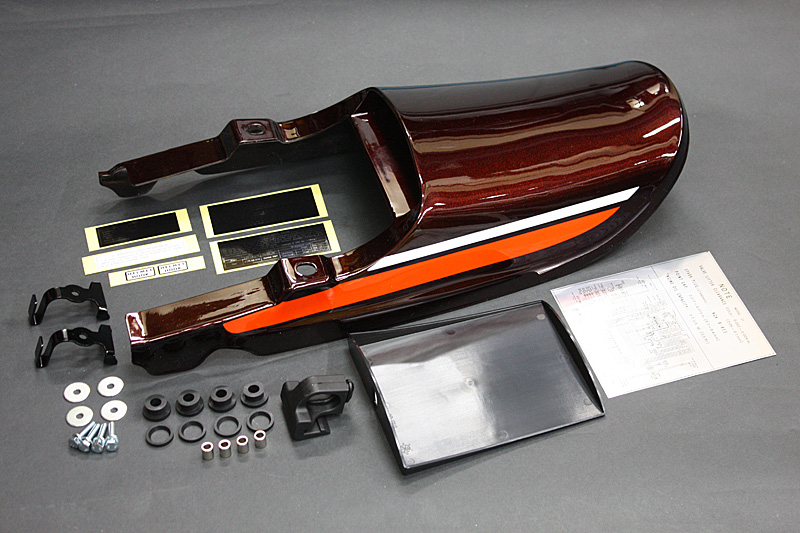

テールカウル廻り
-
テールカウル組込み
-
テールカウル組込み
-

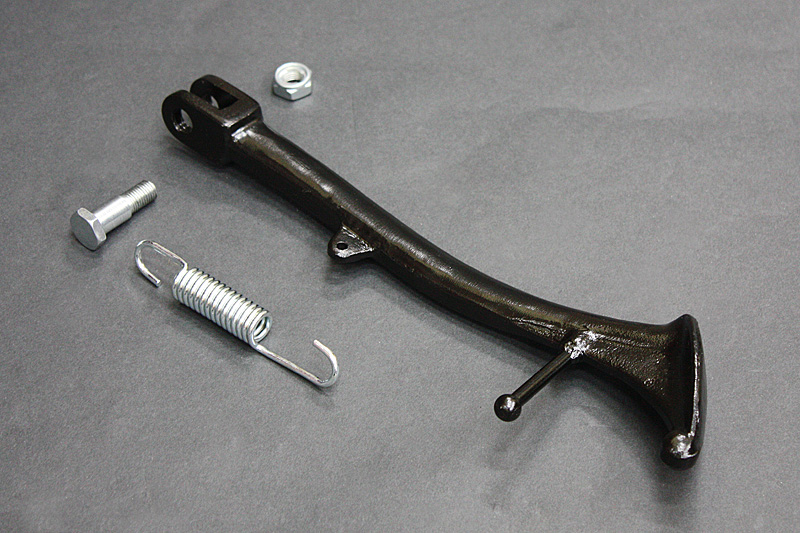

サイドスタンド
-
組立て状況全景
-

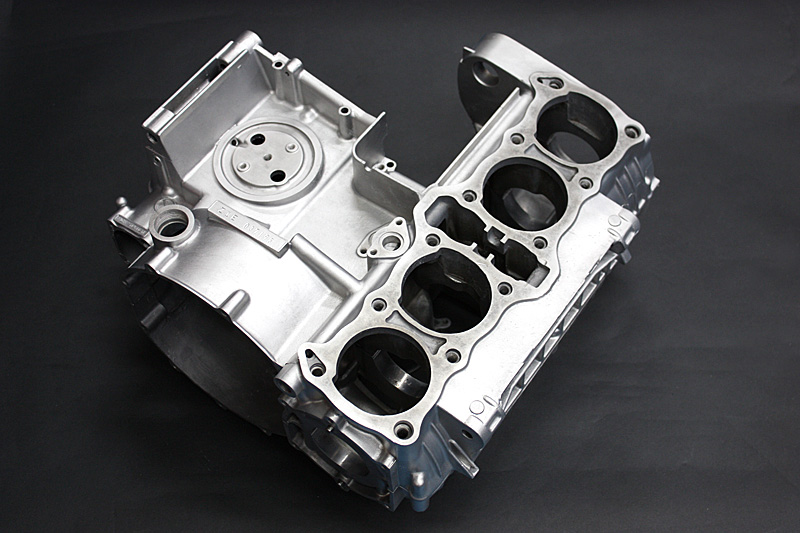

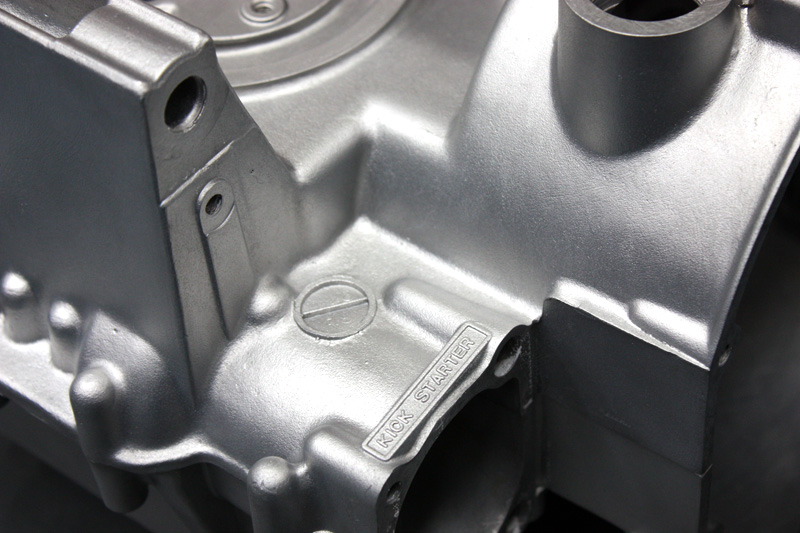

エンジンケース仕上げ
-
エンジンケース仕上げ
-
エンジンケース仕上げ
-
アッパーケース組込み部品
-

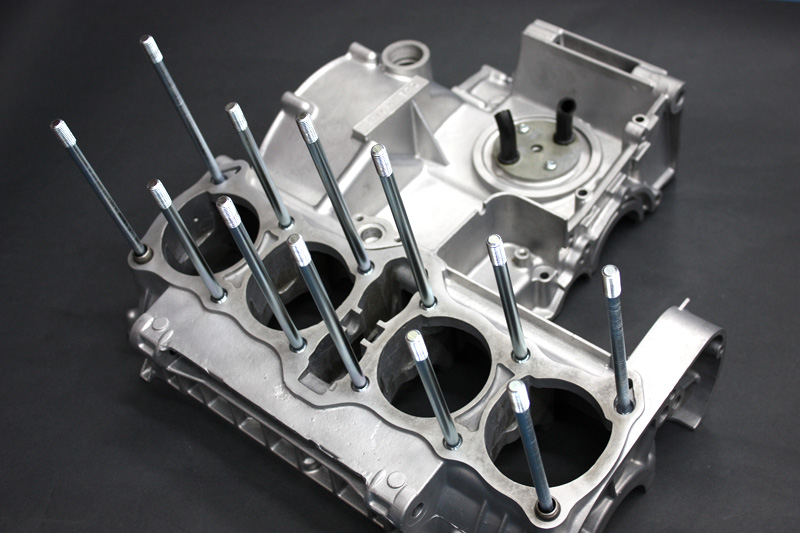

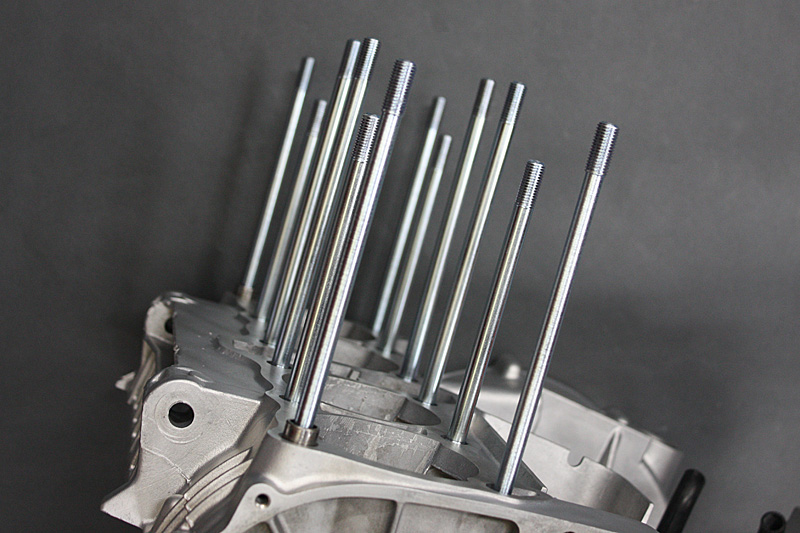

シリンダースタッド組込み
-
シリンダースタッド組込み
-

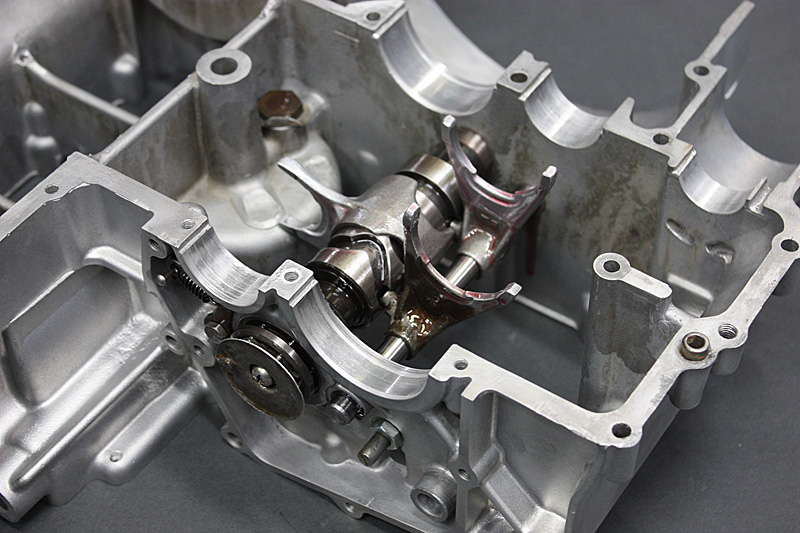

シフトフォーク廻り
-
シフトフォーク廻り
-

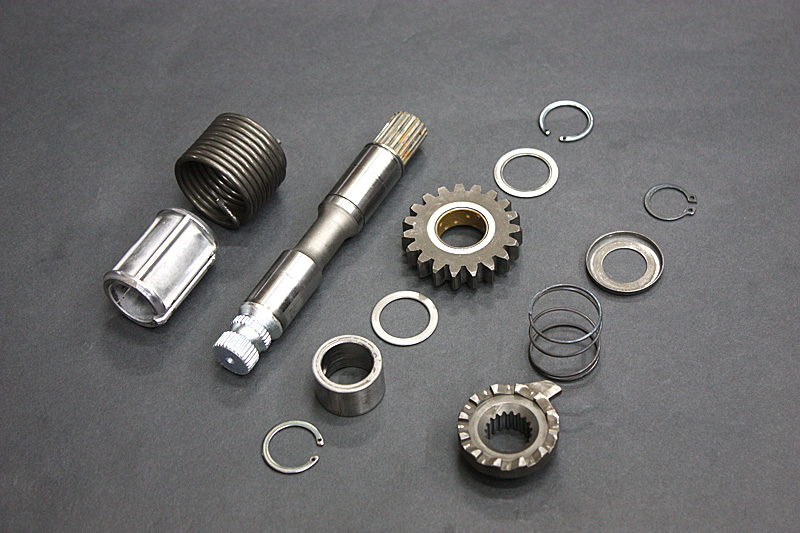

キックスターター構成
-

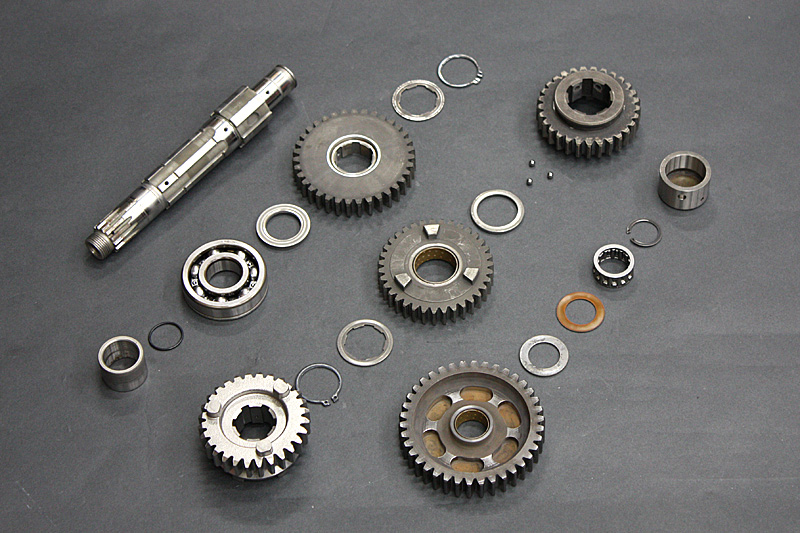

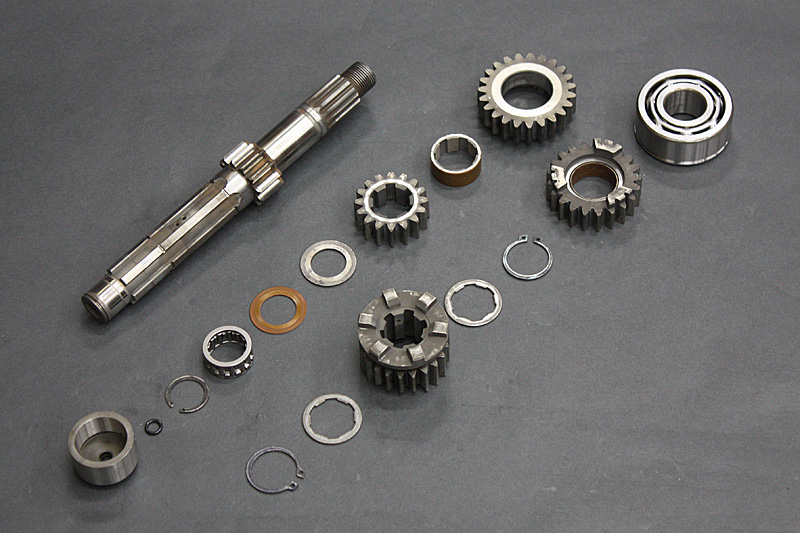

ミッションインプット
-
ミッションアウトプット
-

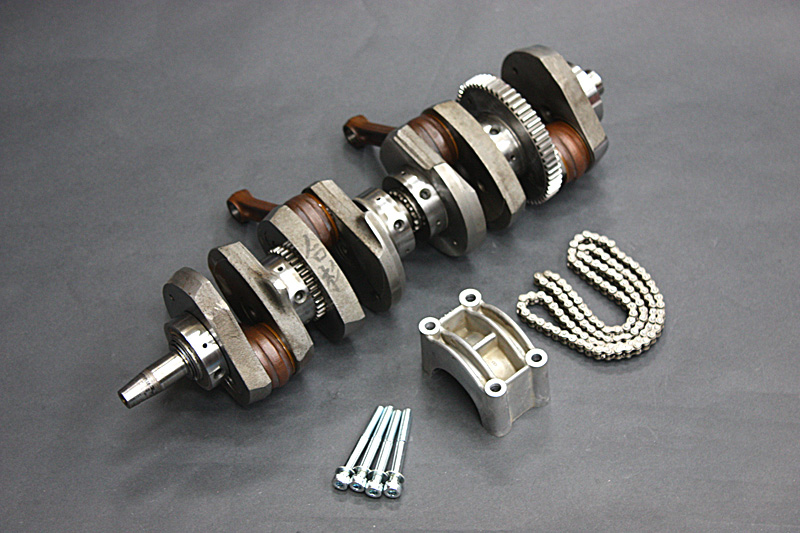

クランクシャフト廻り
-

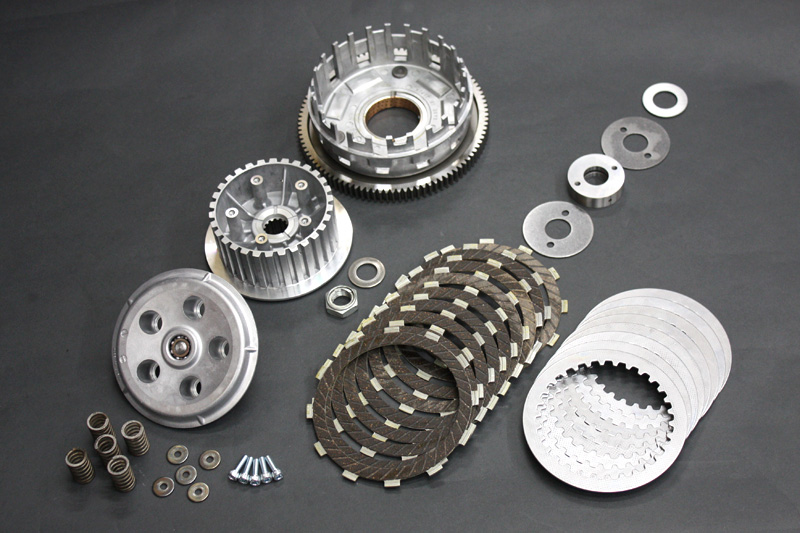

クラッチComp
-

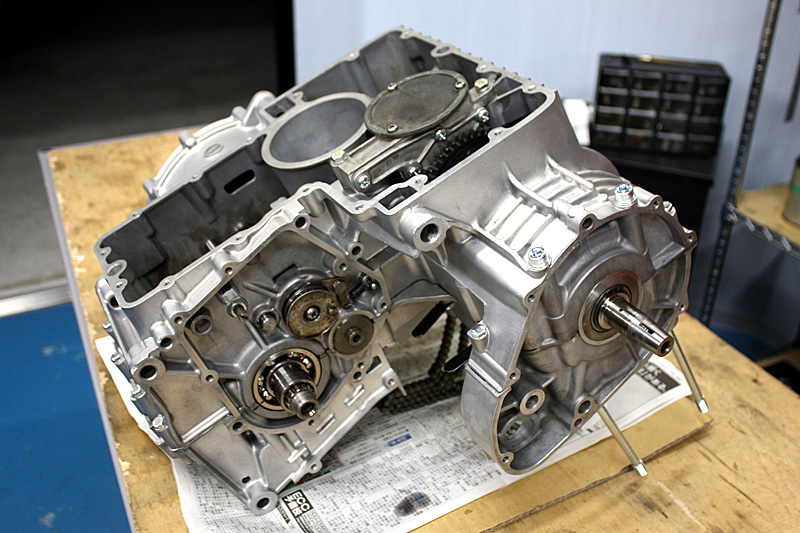

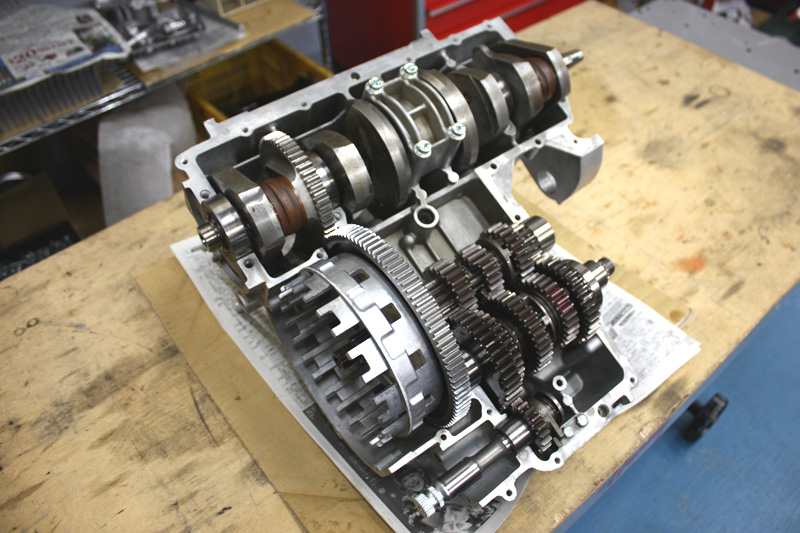

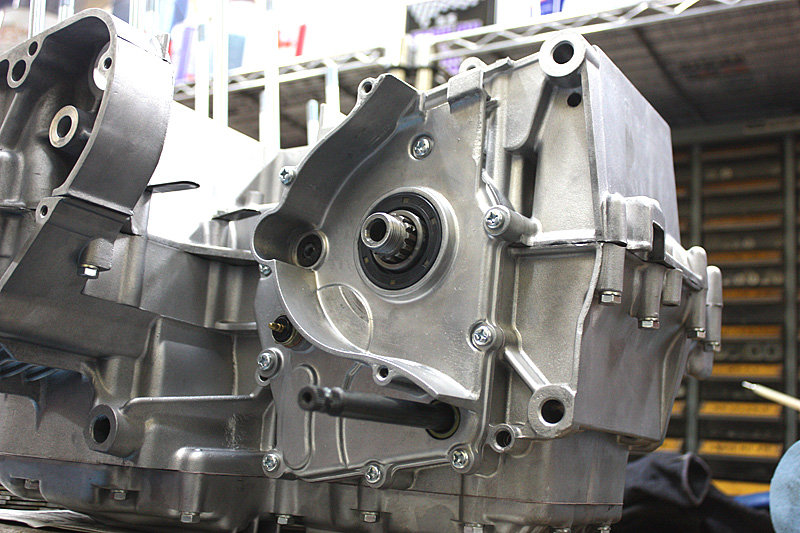

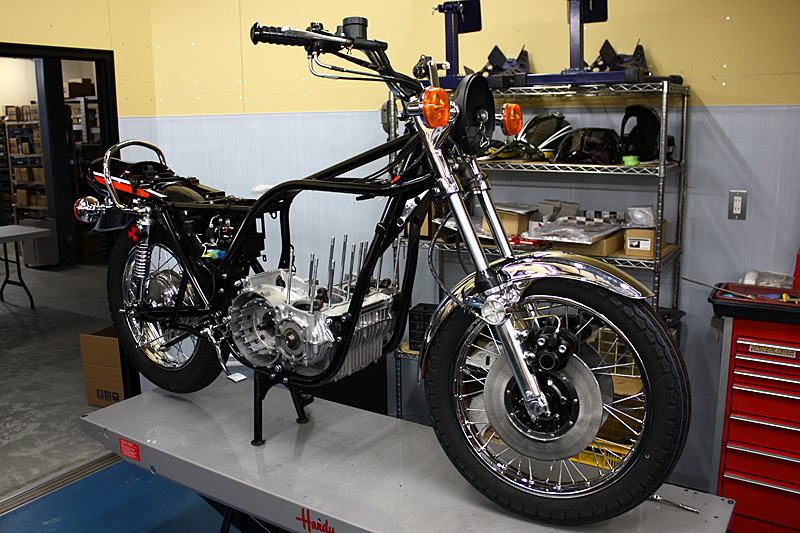

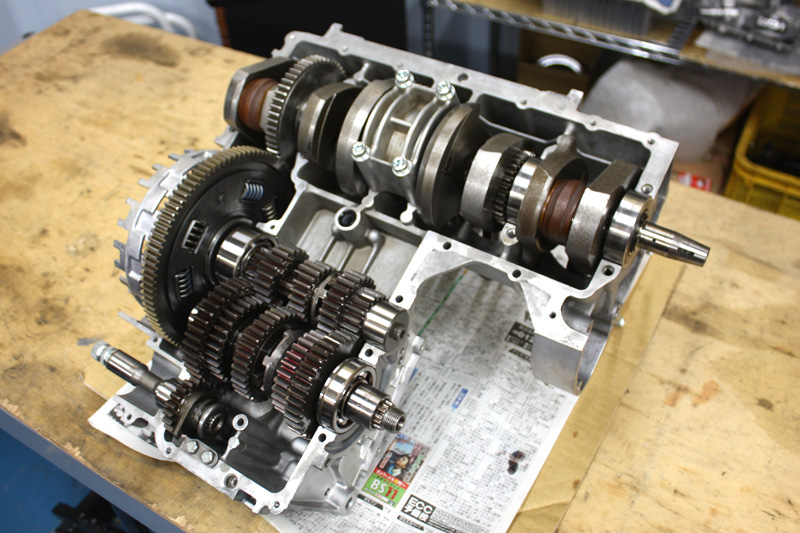

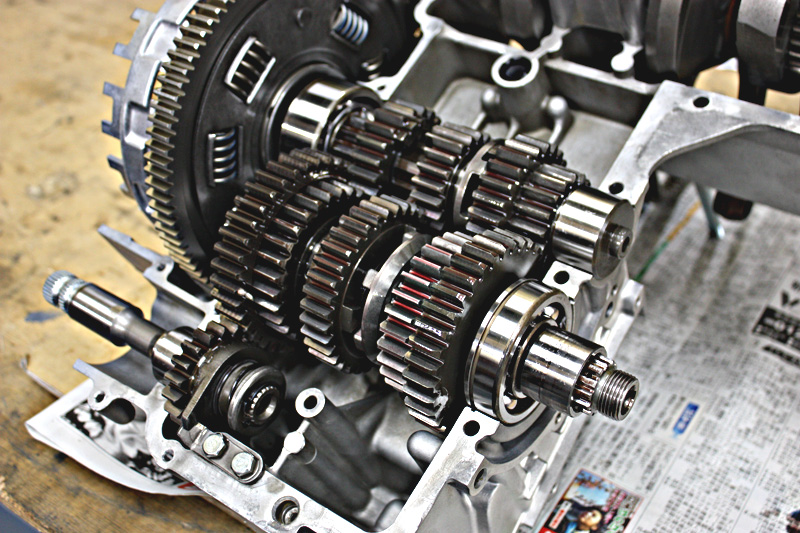

クランクケース組込み状況
-
クランクケース組込み状況
-
クランクケース組込み状況
-

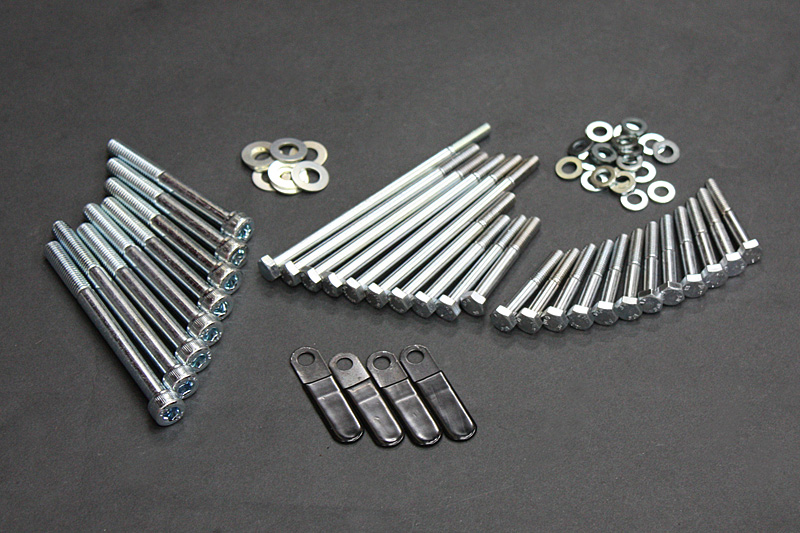

クランクケースボルト
-

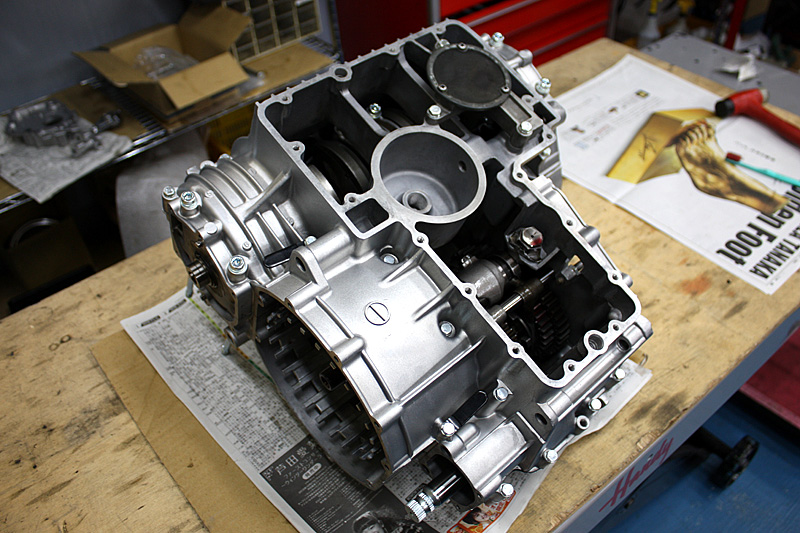

クランクケース組立て
-
クランクケース組立て
-

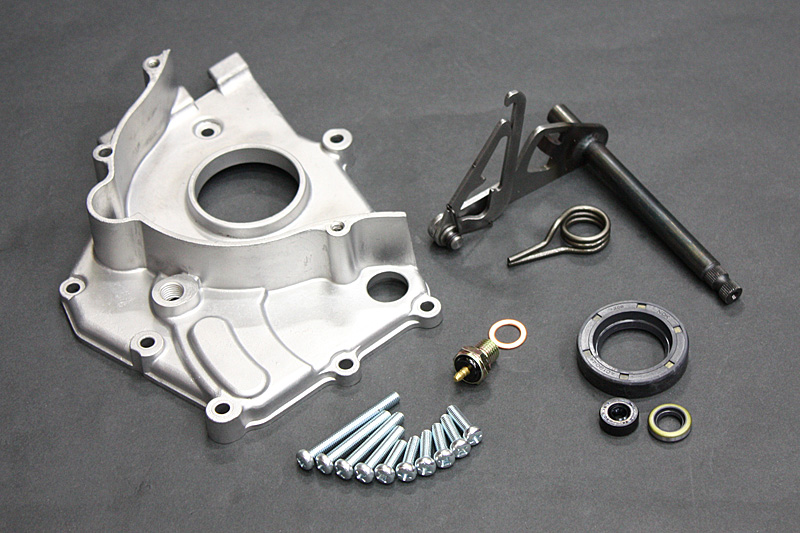

チェンジ廻り
-
チェンジ廻り組込み
-

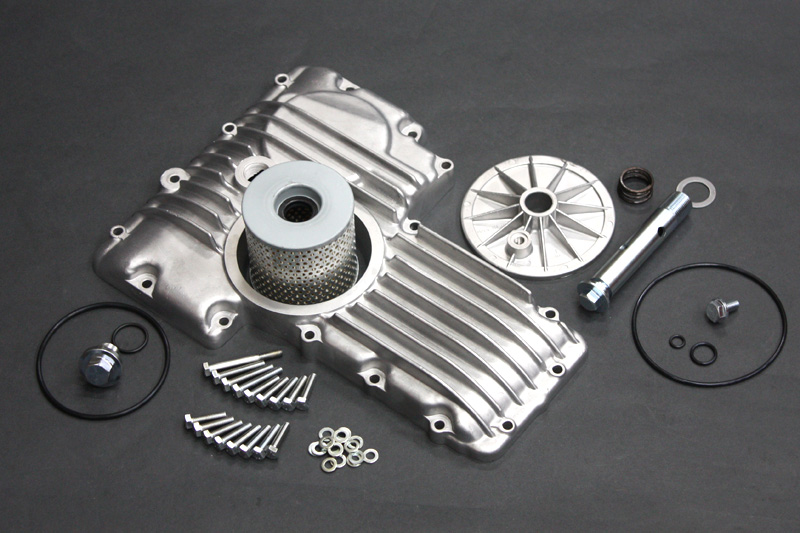

オイルパン廻り
-

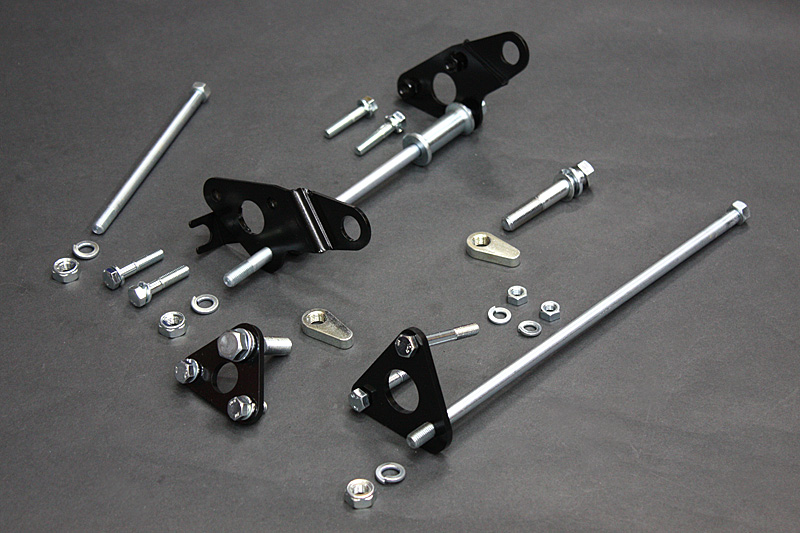

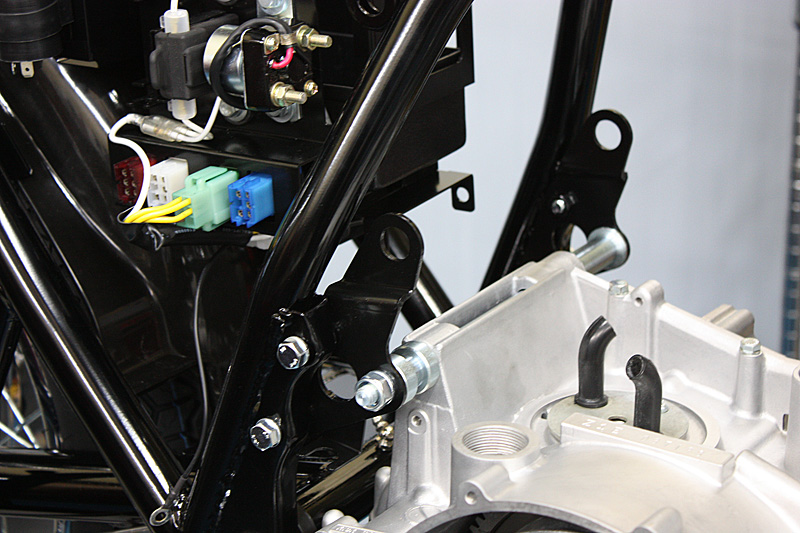

エンジンマウント廻り
-

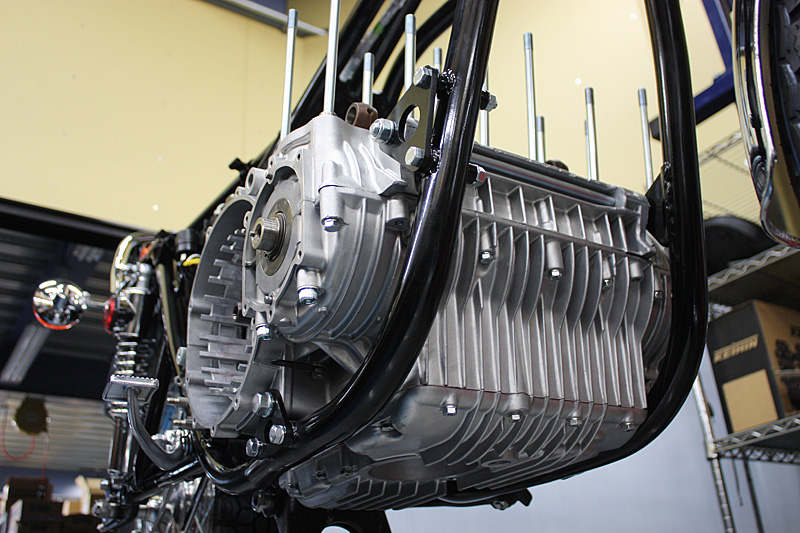

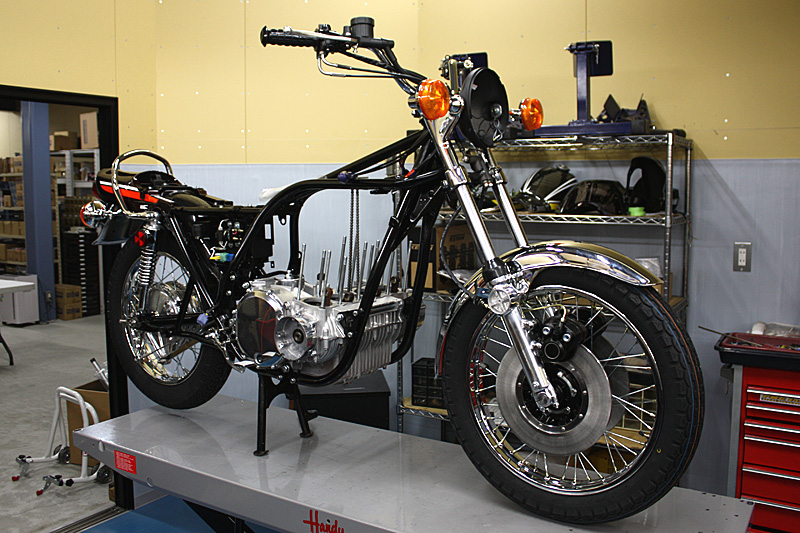

エンジンの搭載
-
エンジンの搭載
-

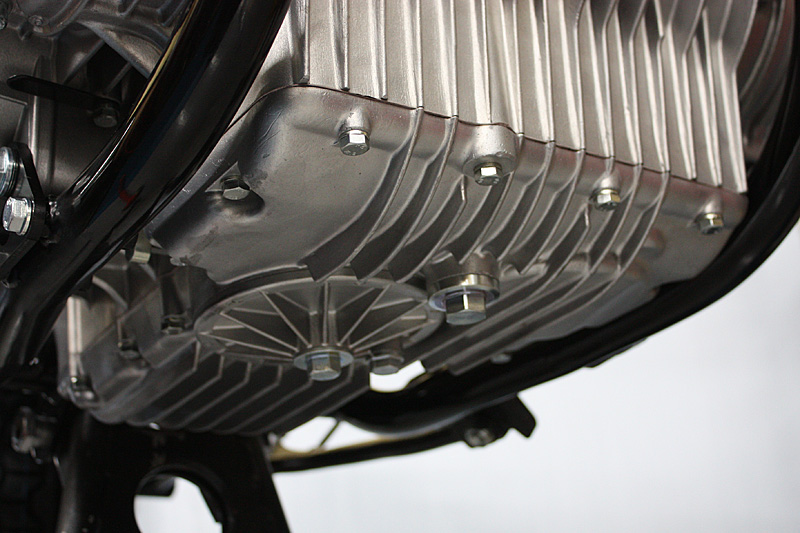

オイルパン組込み状態
-

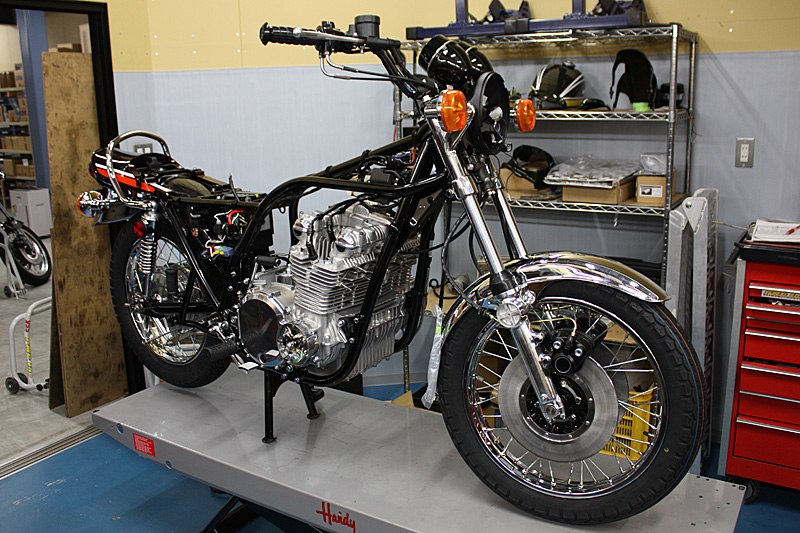

組立て状況全景
-

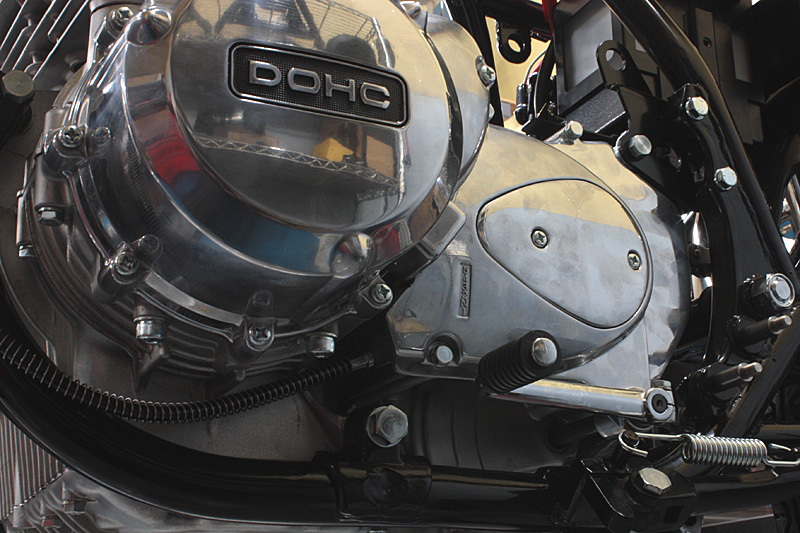

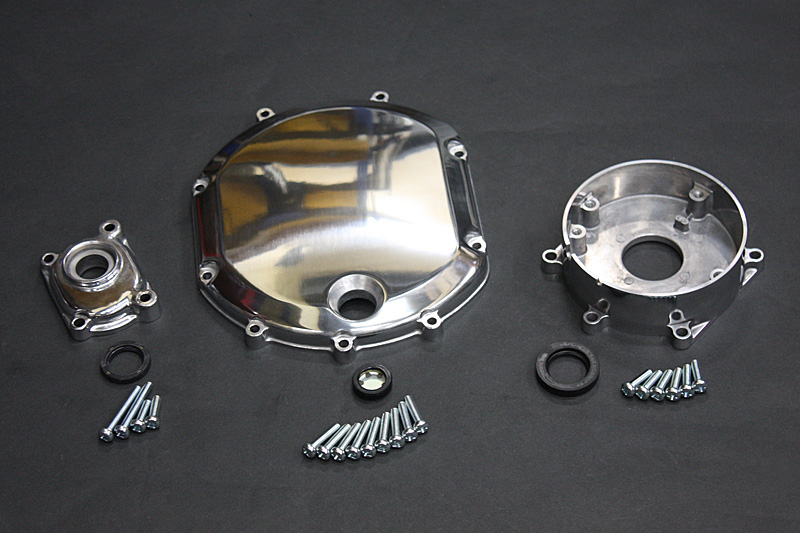

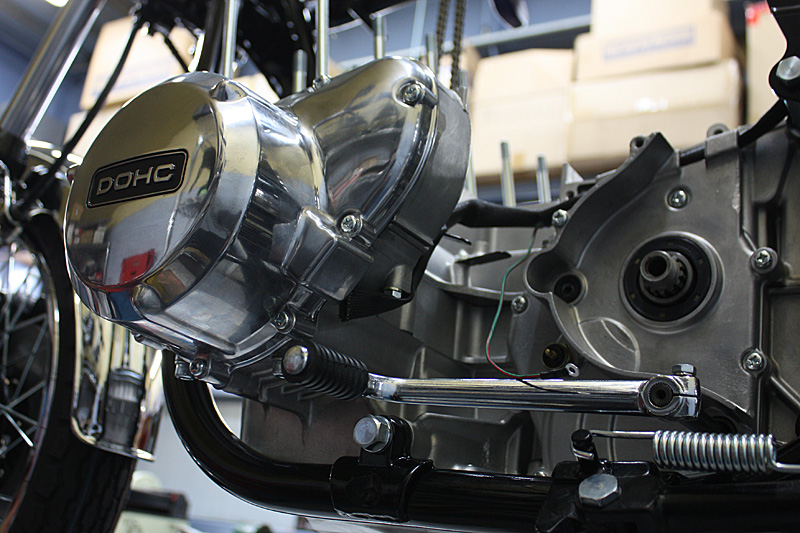

エンジン右側カバー
-
エンジン右側カバー
-

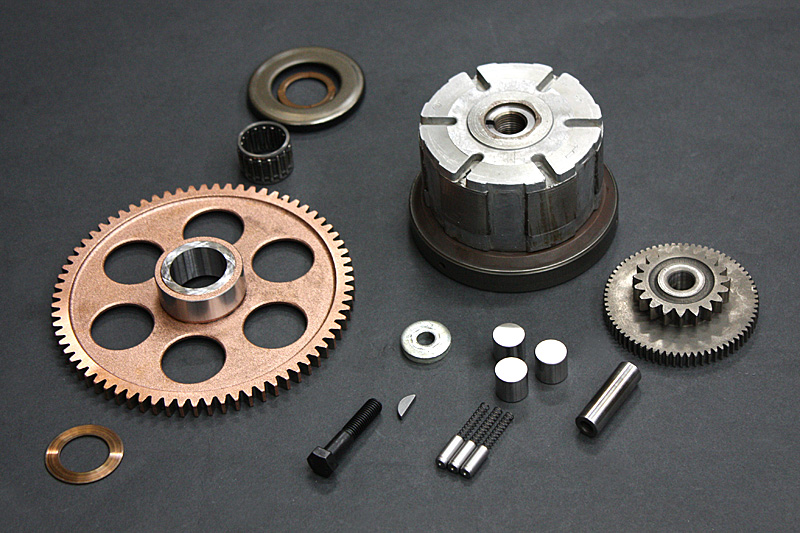

スターター廻り
-

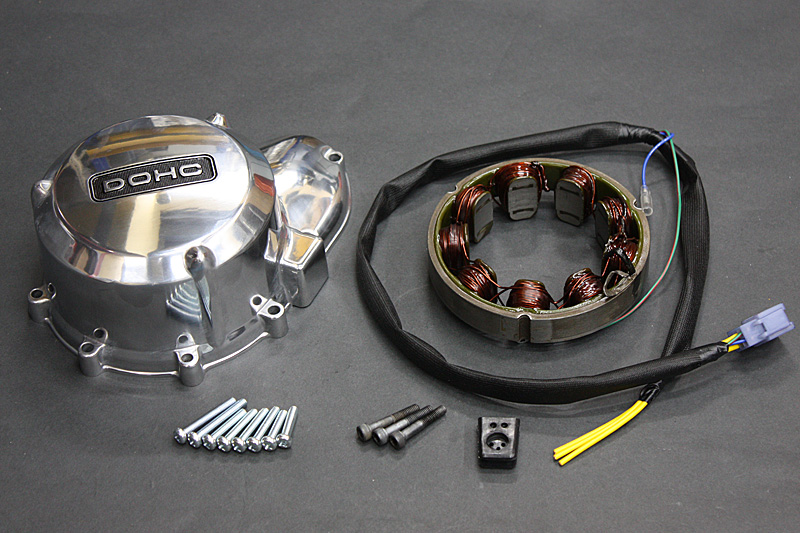

ダイナモ廻り
-
ダイナモ廻り
-

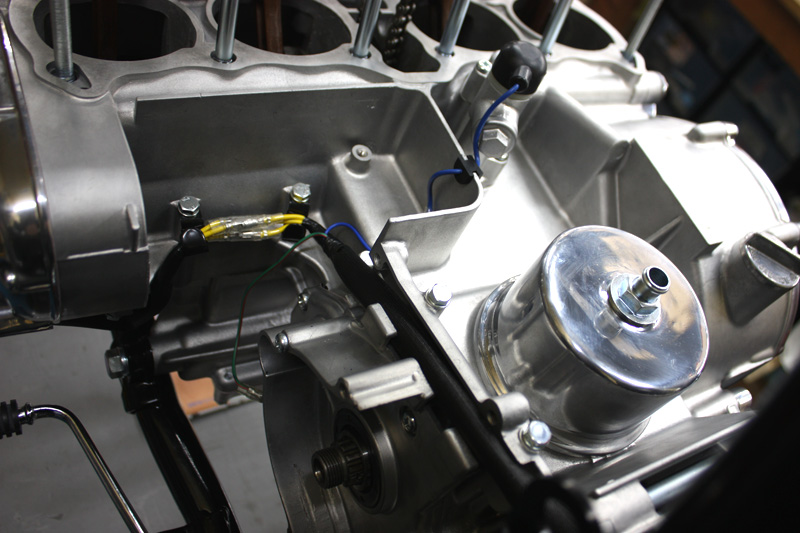

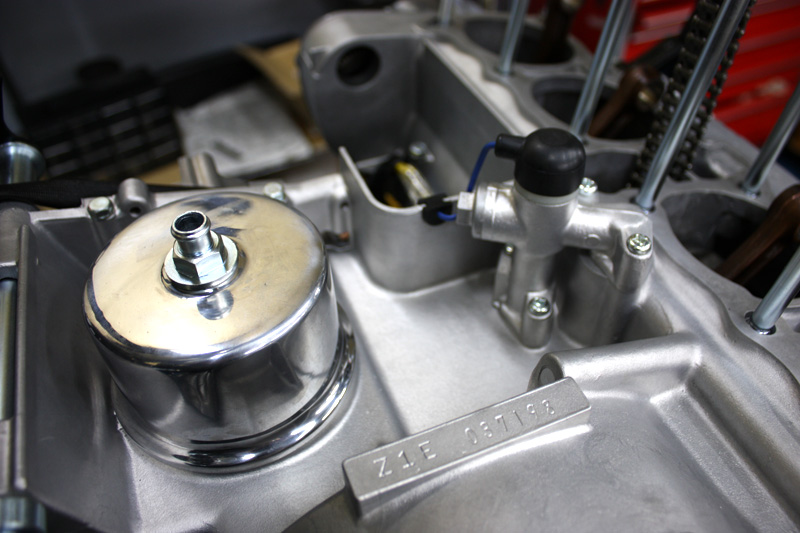

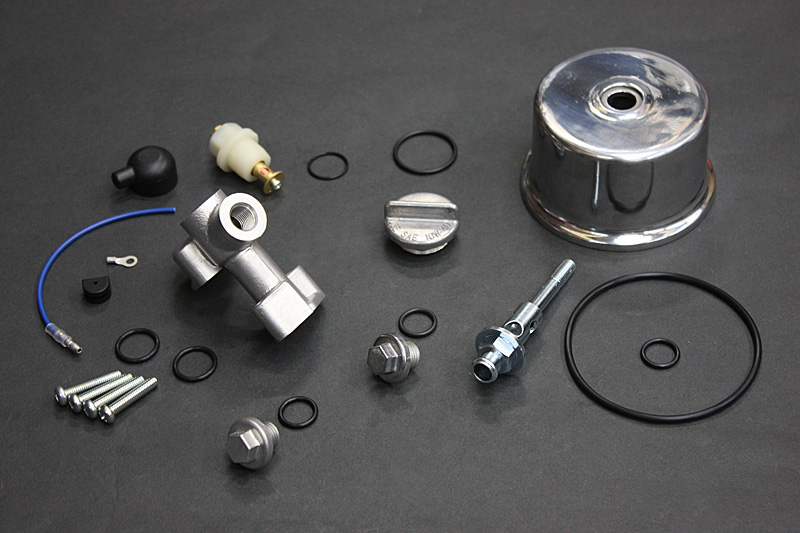

ブローバイ廻り
-
ブローバイ廻り
-
オイルバイパス廻り
-
組立て状況全景
-

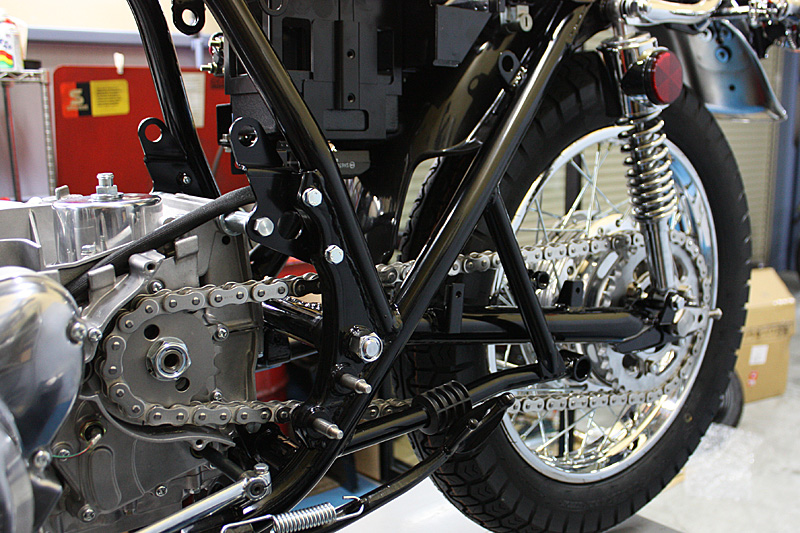

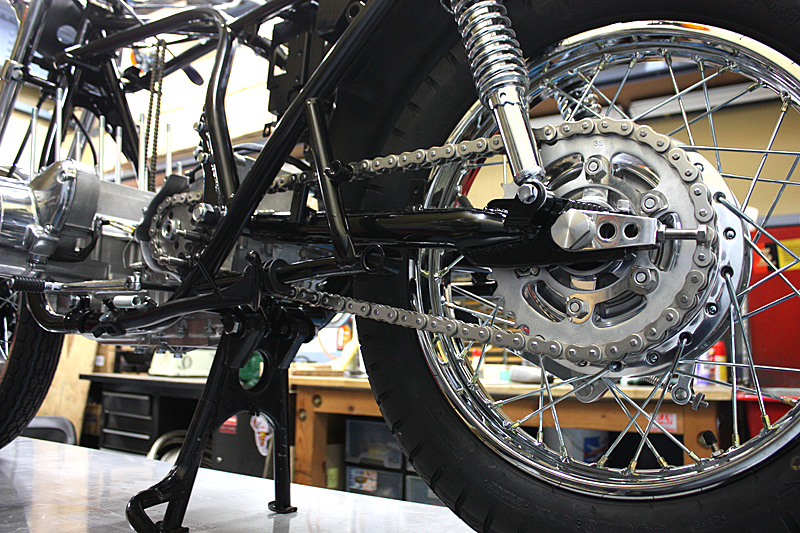

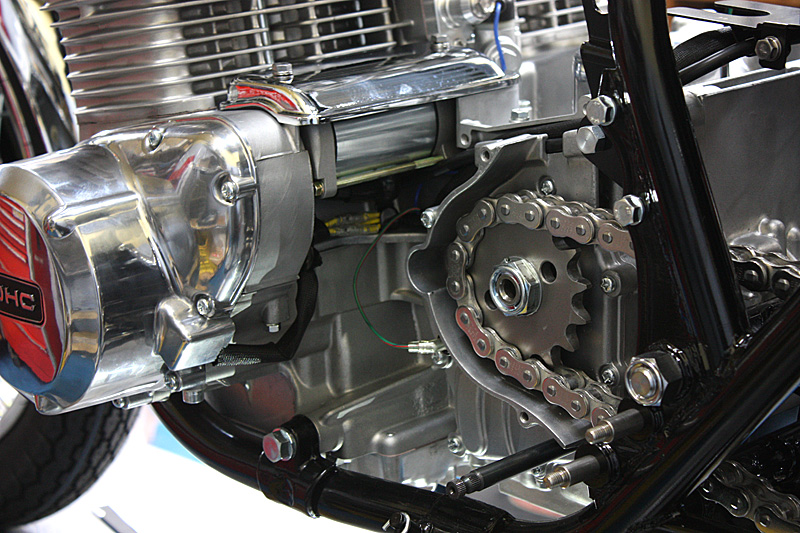

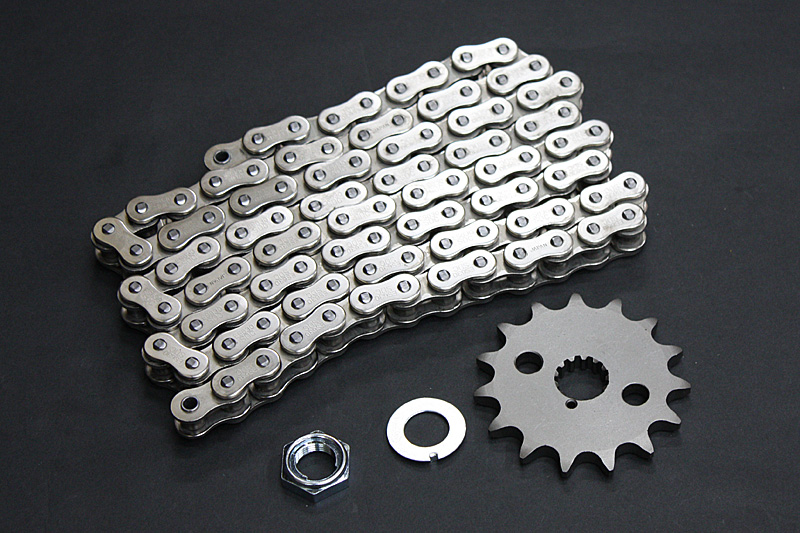

ドライブチェーン廻り
-
ドライブチェーン組込み
-
ドライブチェーン組込み
-

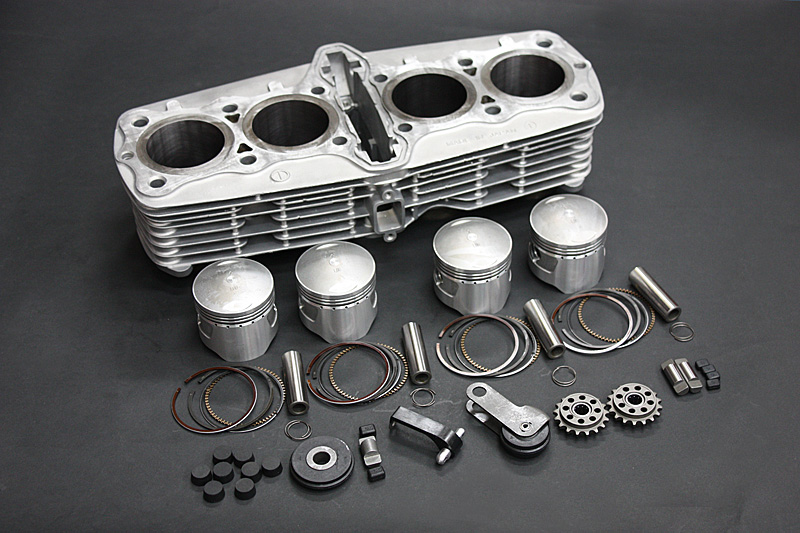

シリンダー廻り
-

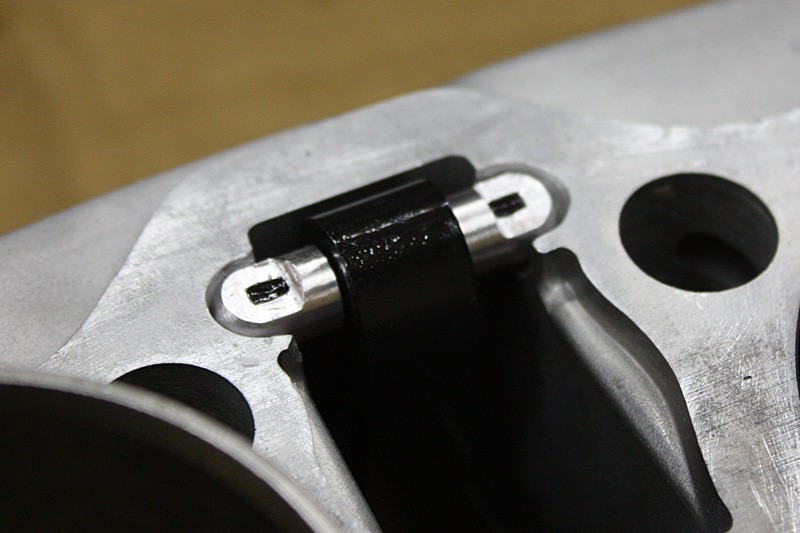

カムチェーンガイド装着
-

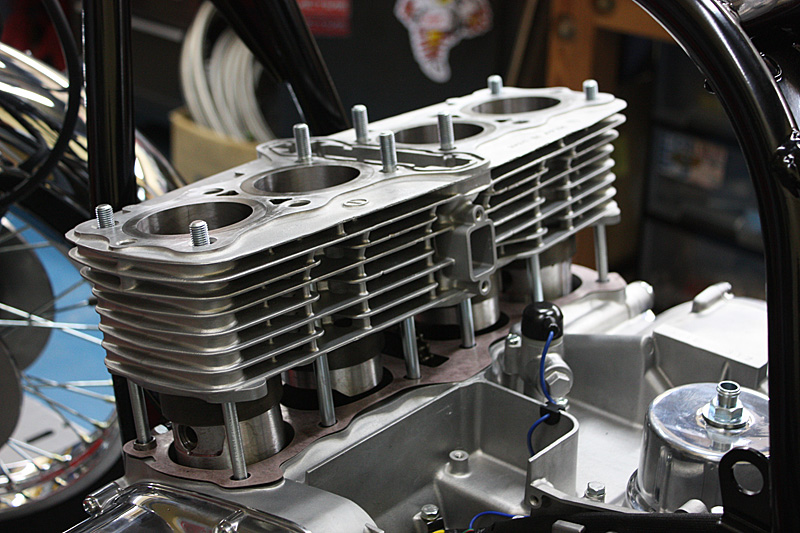

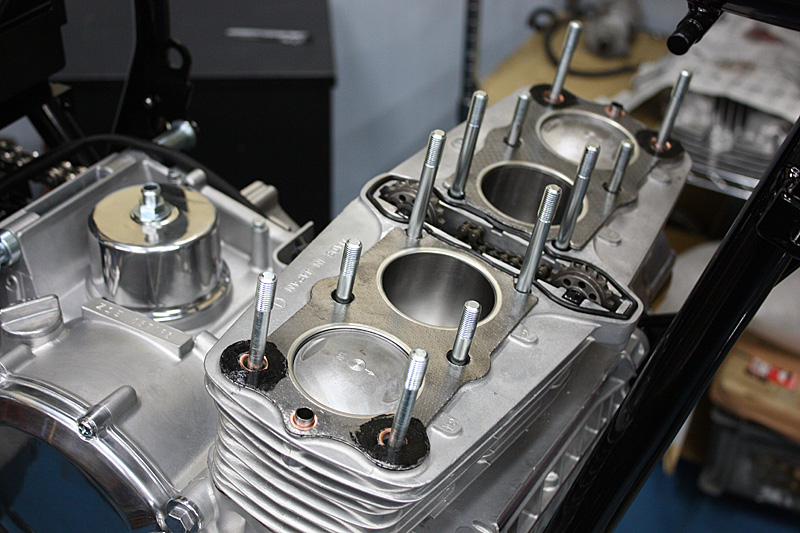

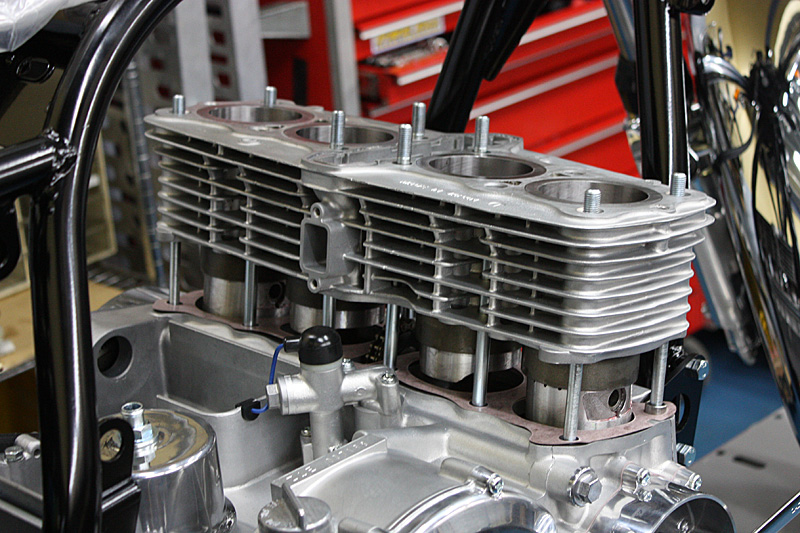

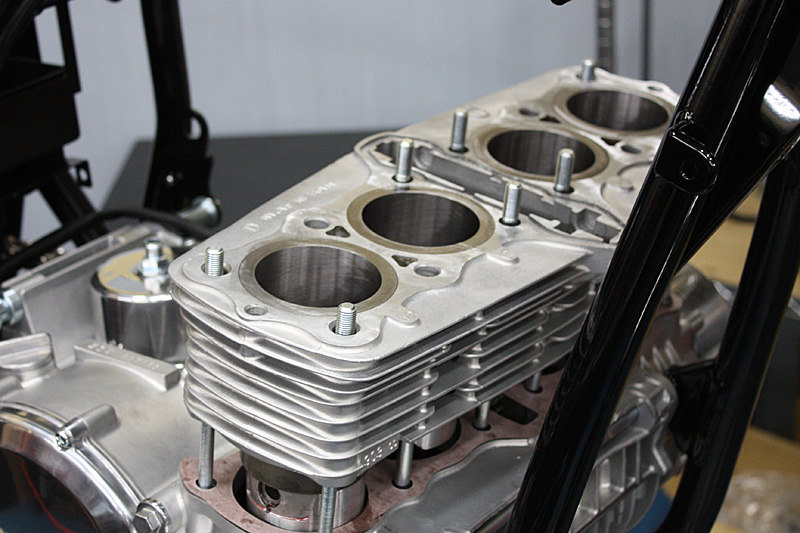

シリンダー組込み
-
シリンダー組込み
-
シリンダー組込み
-
シリンダー組込み
-

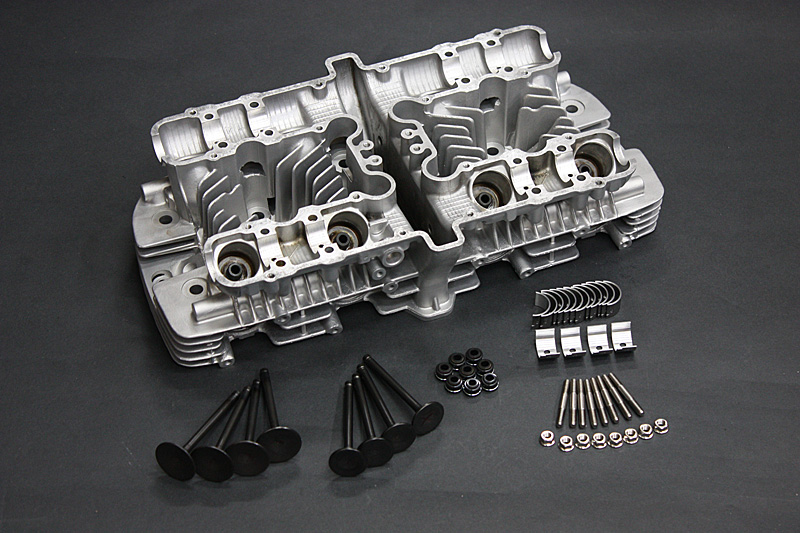

シリンダーヘッド廻り
-

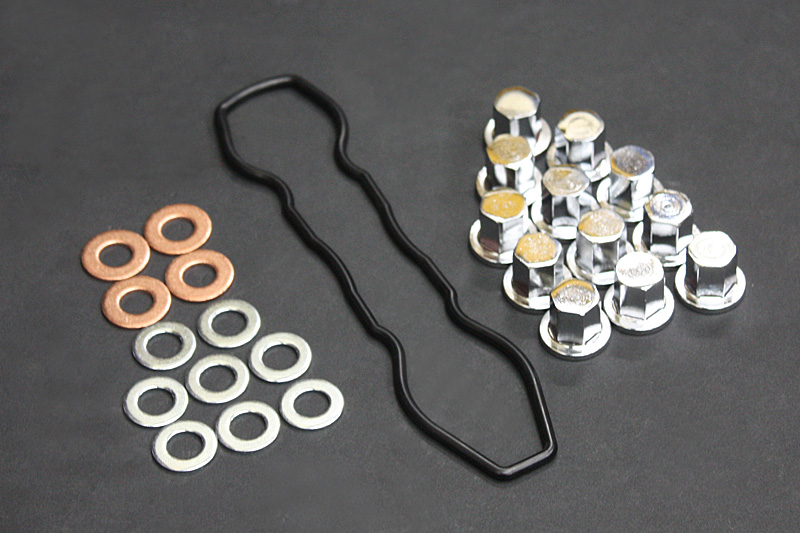

シリンダーヘッドナット廻り
-

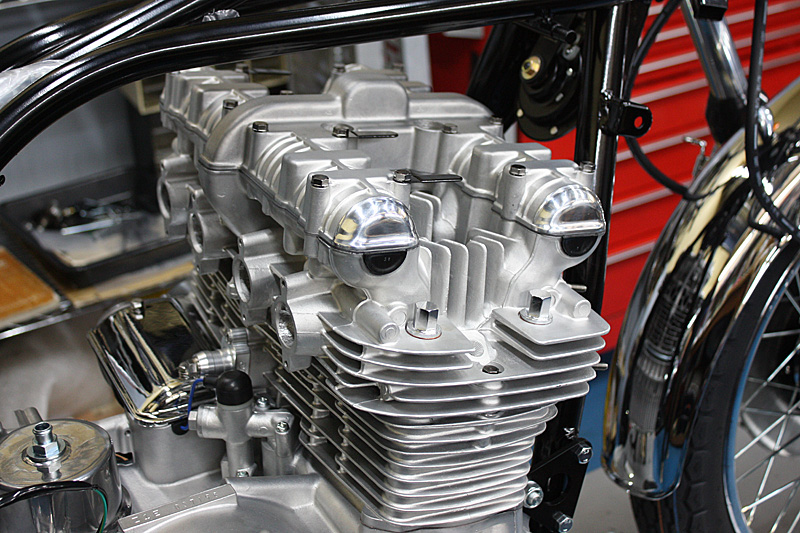

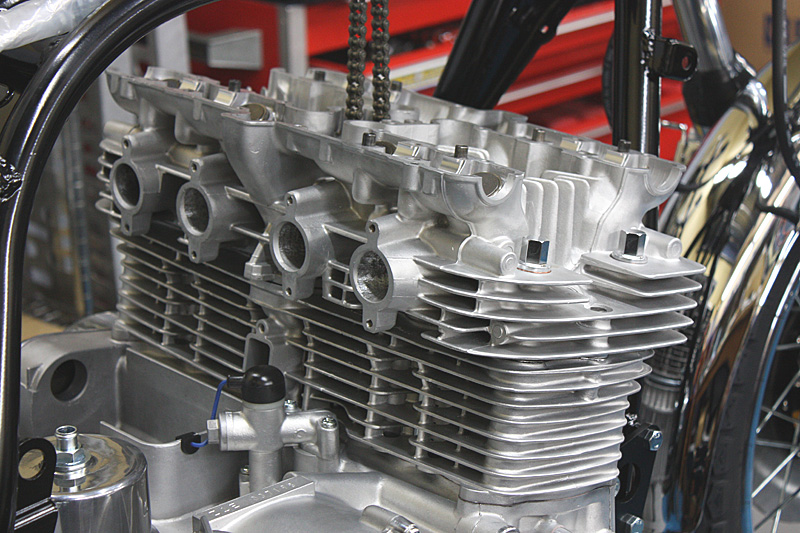

シリンダーヘッド搭載
-

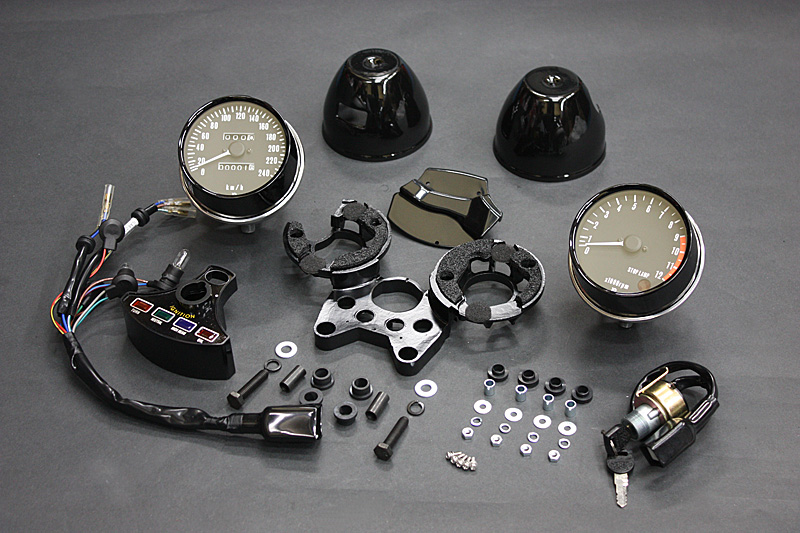

メーター廻り
-

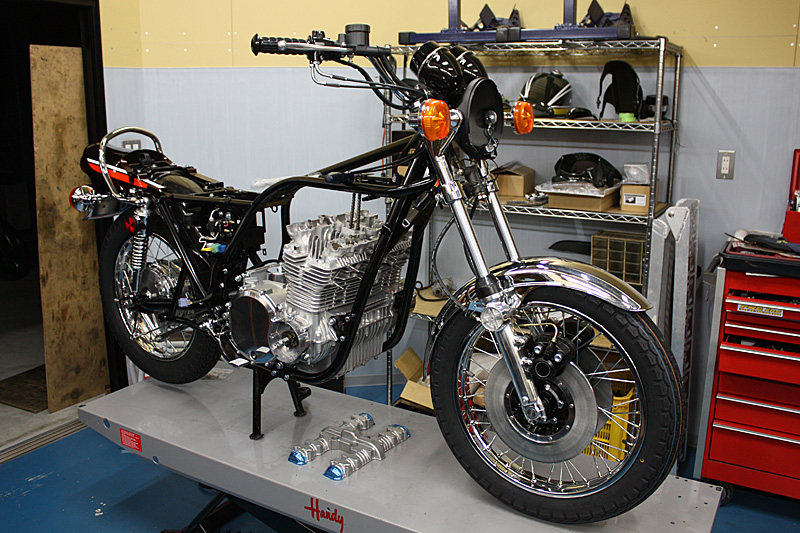

組込み状況全景
-

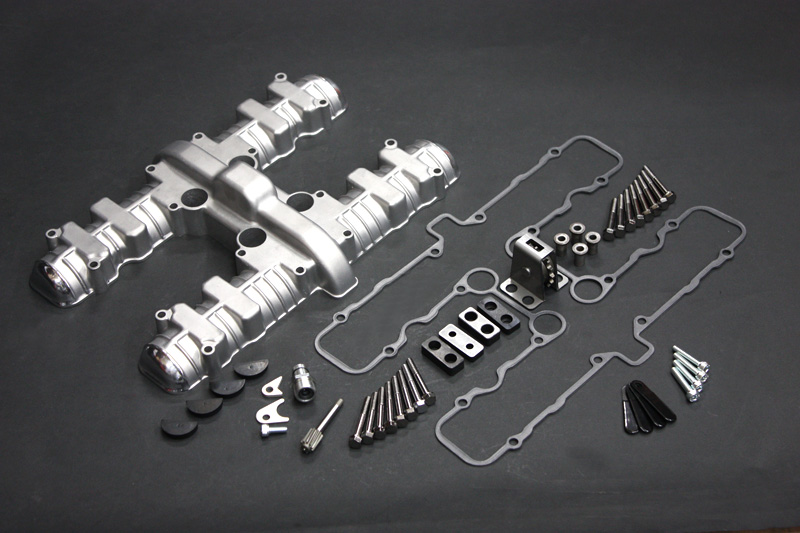

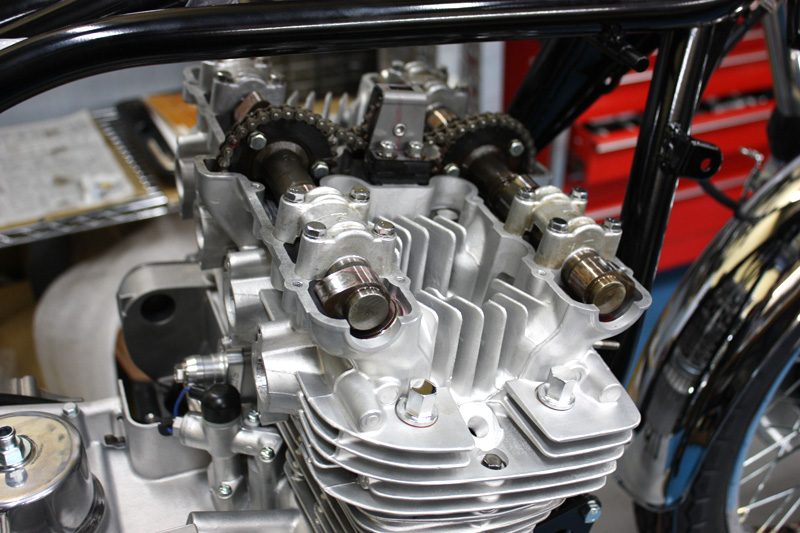

カムシャフト廻り
-

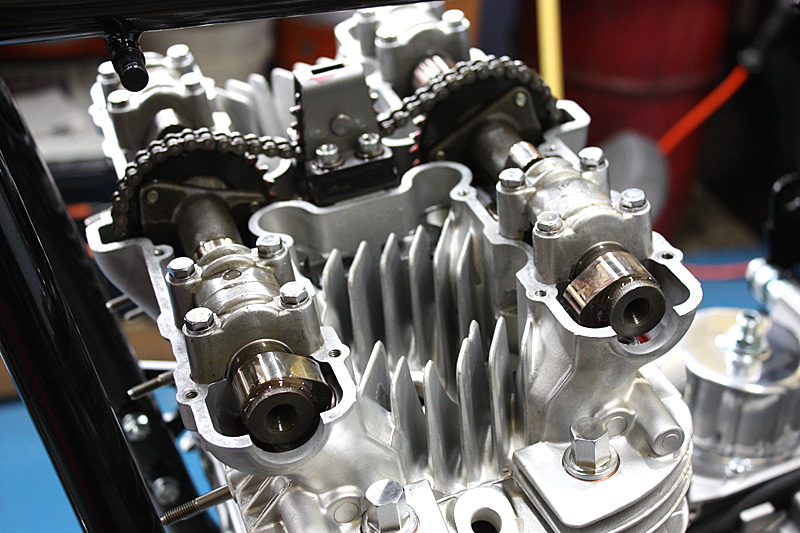

バルブタイミング合せ
-
バルブタイミング合せ
-

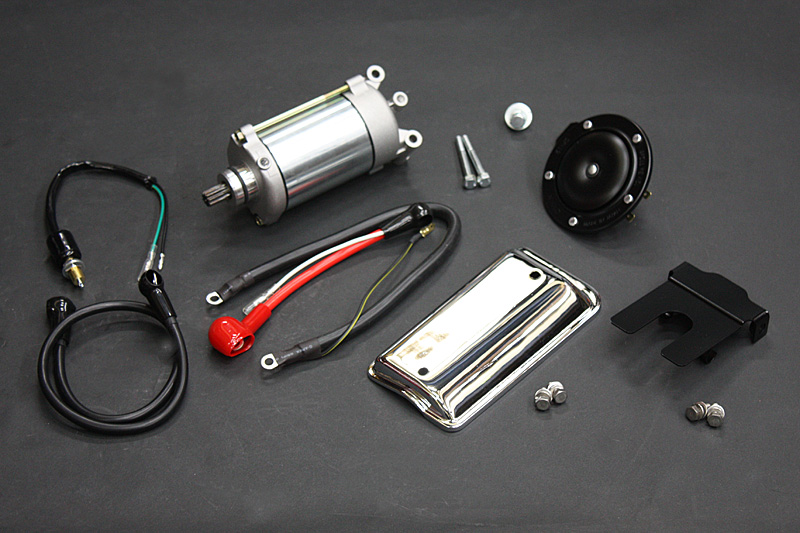

スターター廻り他電装
-

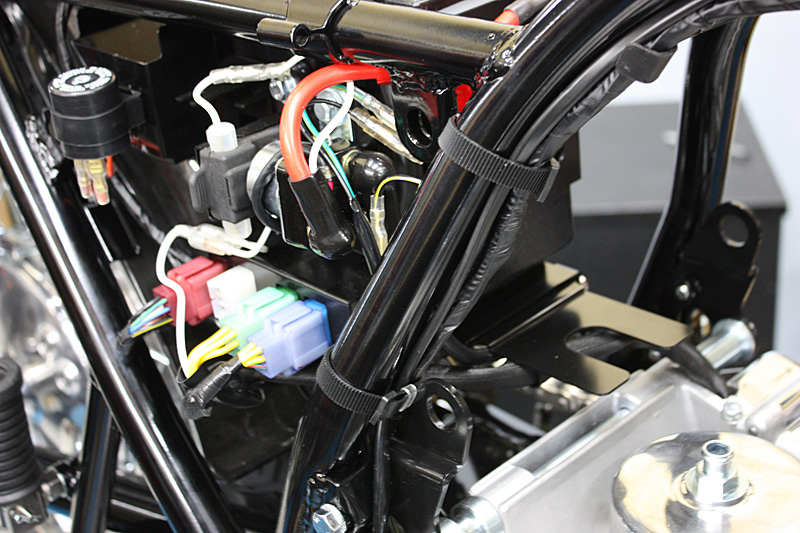

スターター廻り組込み
-
カムカバー組込み
-

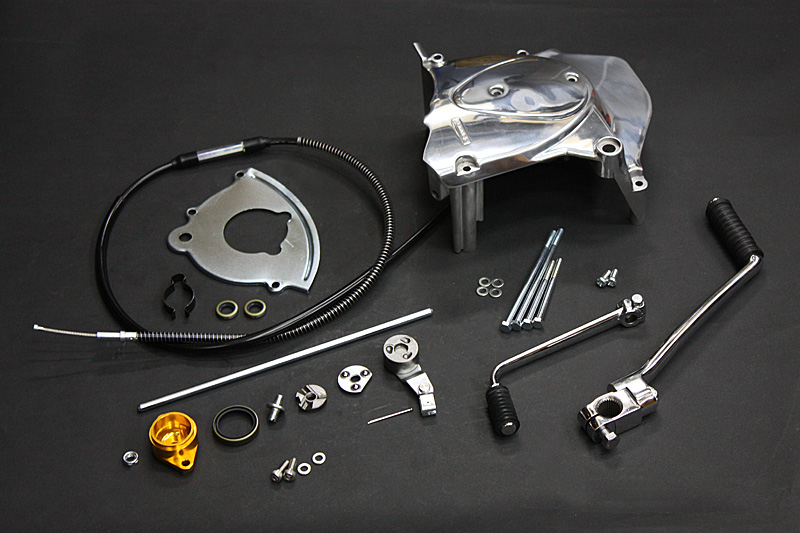

クラッチ廻り
-
クラッチ廻り
-

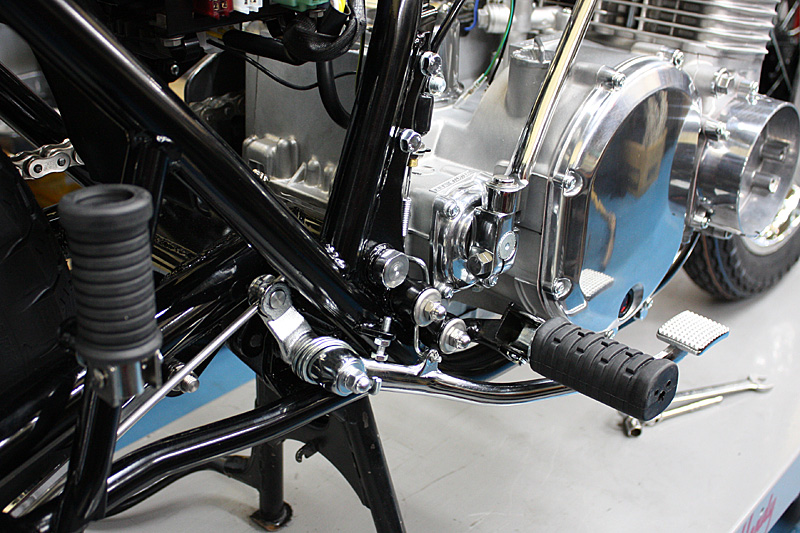

ステップ廻り
-
左ステップ廻り
-
右ステップ廻り
-

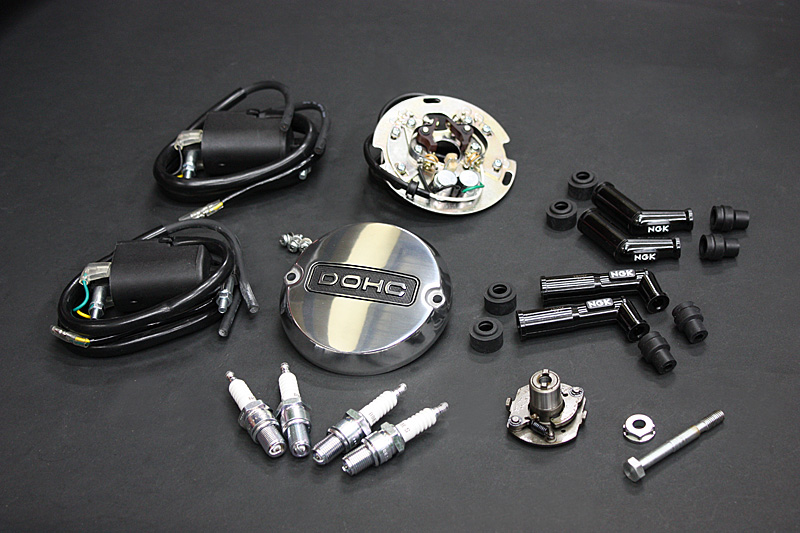

点火系統の使用部品
-

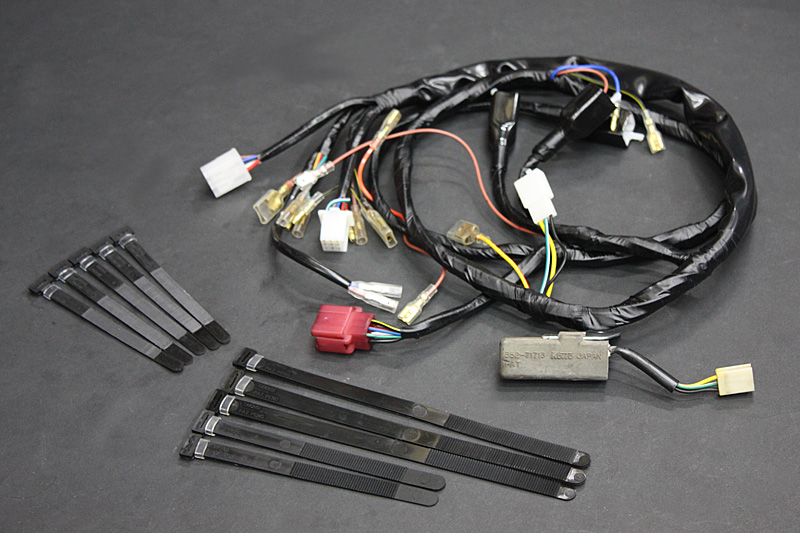

電装系統の使用部品
-

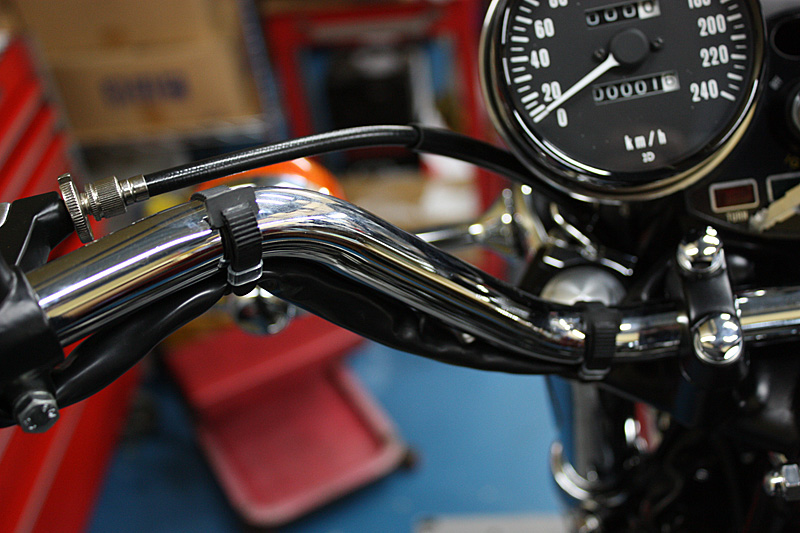

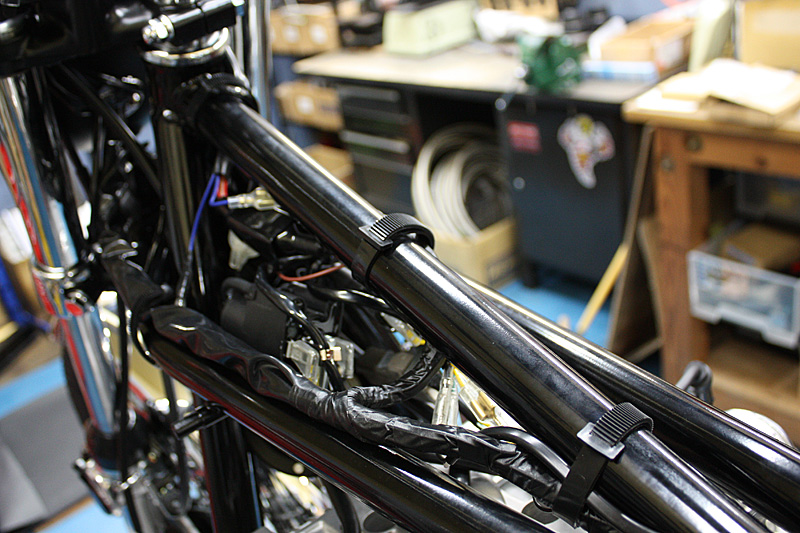

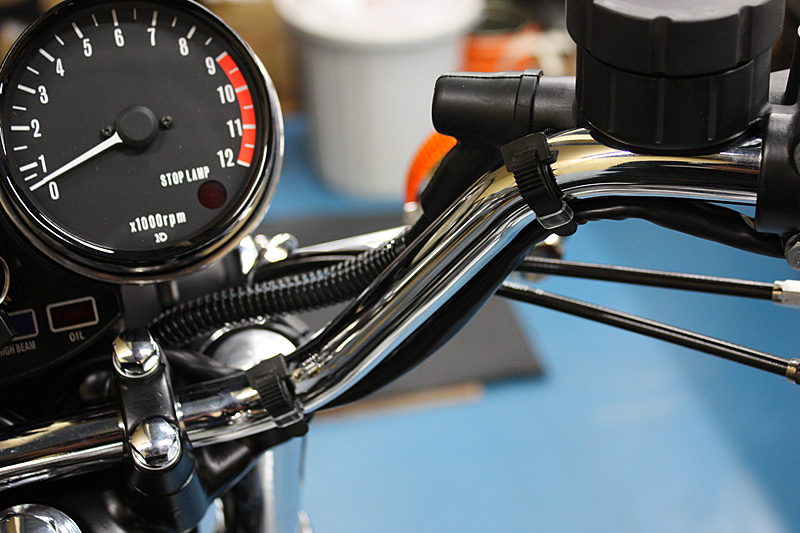

ハーネスバンド使用例
-
ハーネスバンド使用例
-
ハーネスバンド使用例
-
ハーネスバンド使用例
-
ハーネスバンド使用例
-

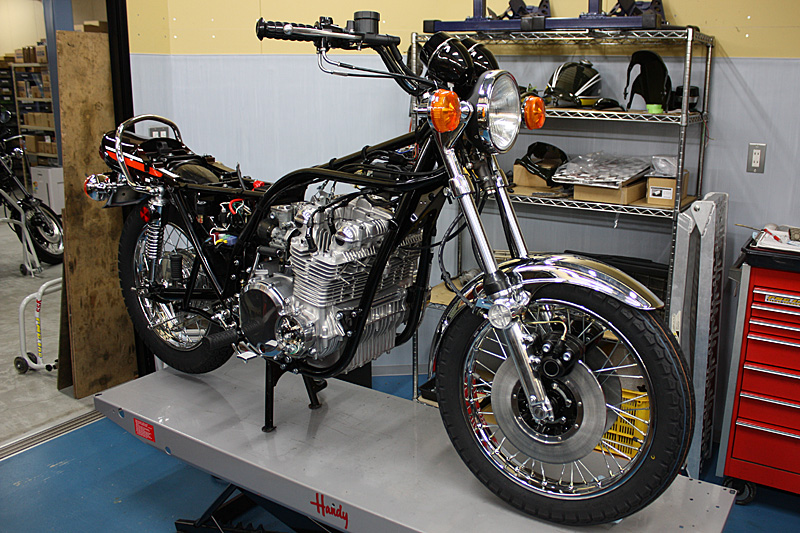

組込み状況全景
-
クリーナーボックス廻り
-

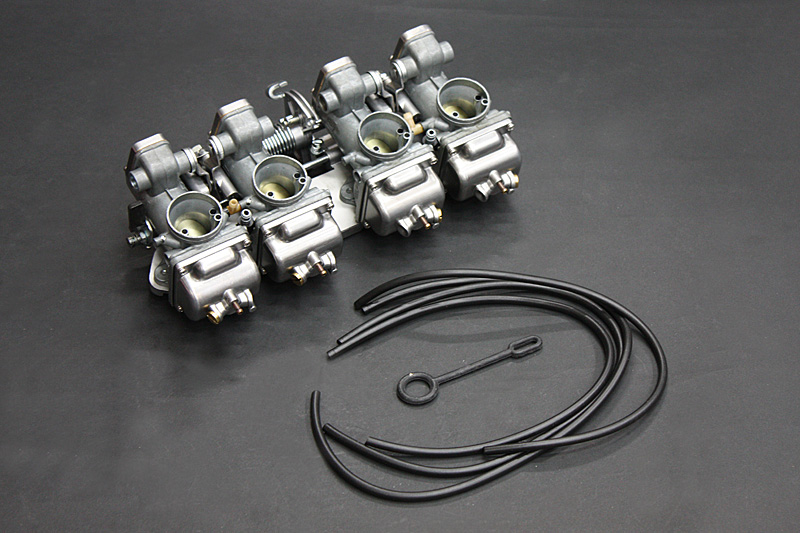

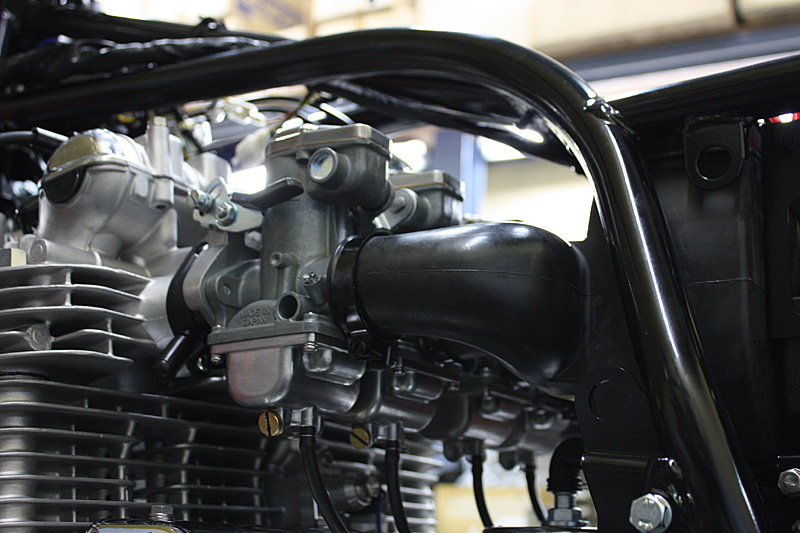

キャブレター廻り
-
キャブレター組込み
-
キャブレター組込み
-

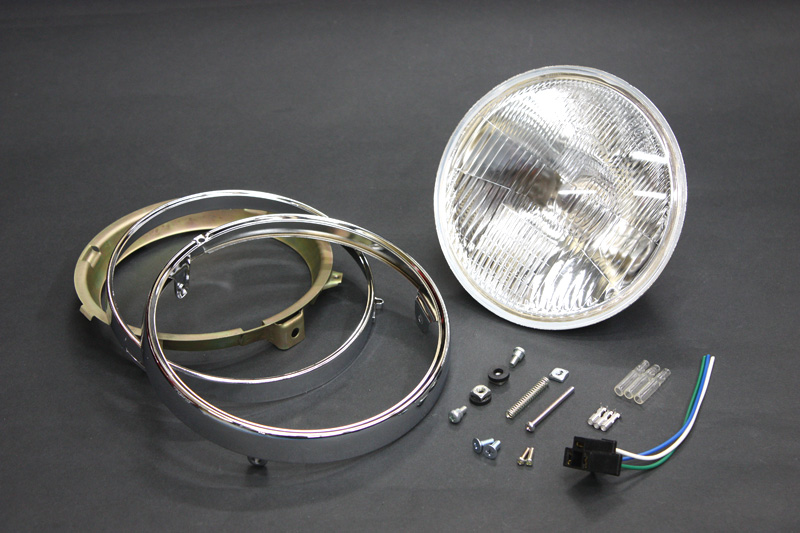

ヘッドライト廻り
-

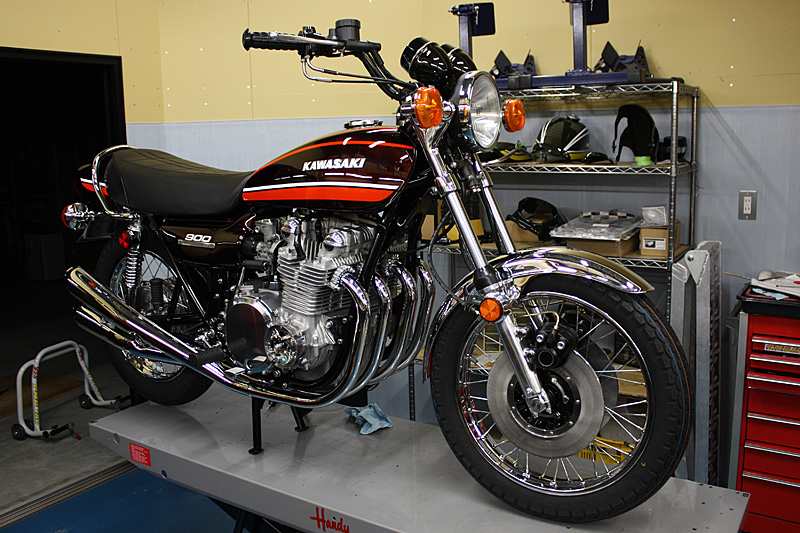

組込み全景
-

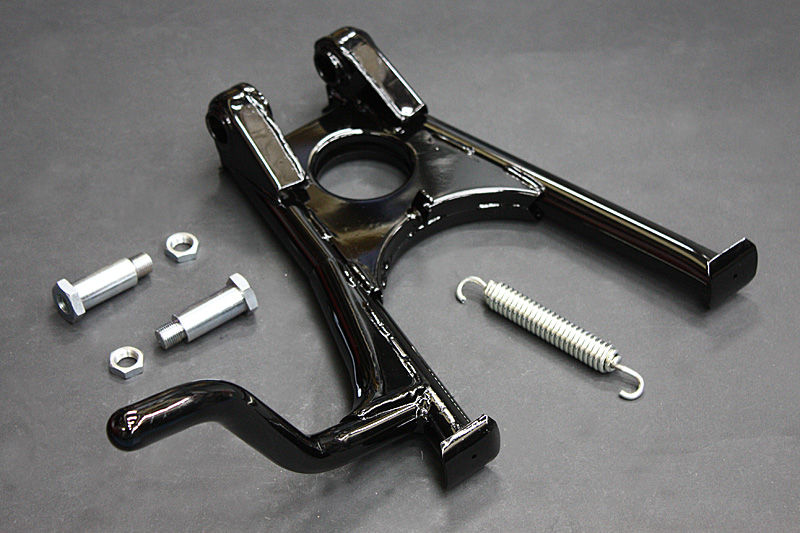

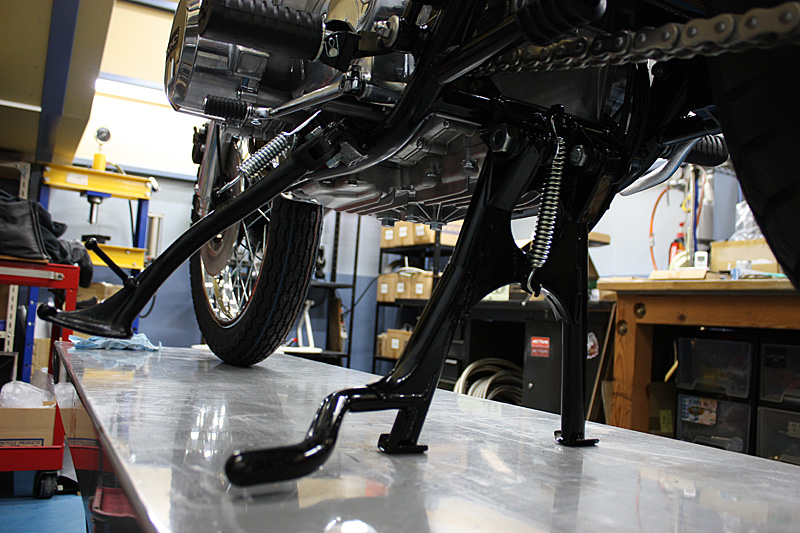

センタースタンド廻り
-
センタースタンド組組込み
-

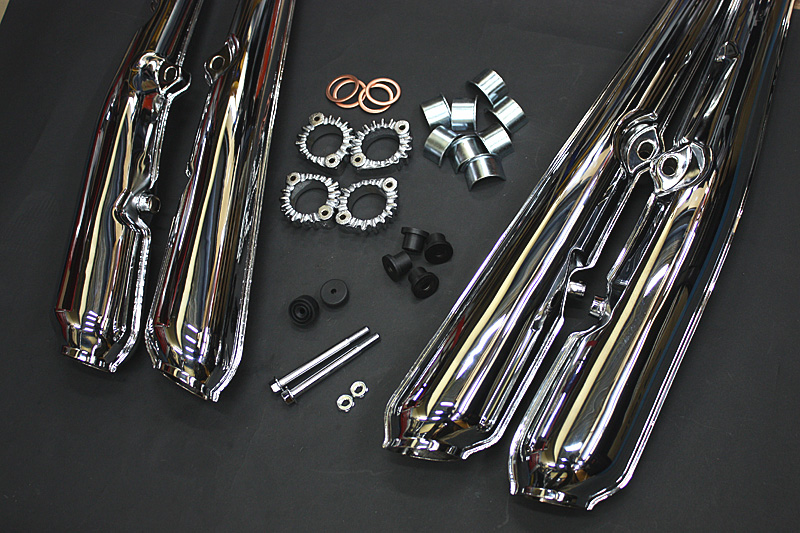

エキゾースト廻り
-

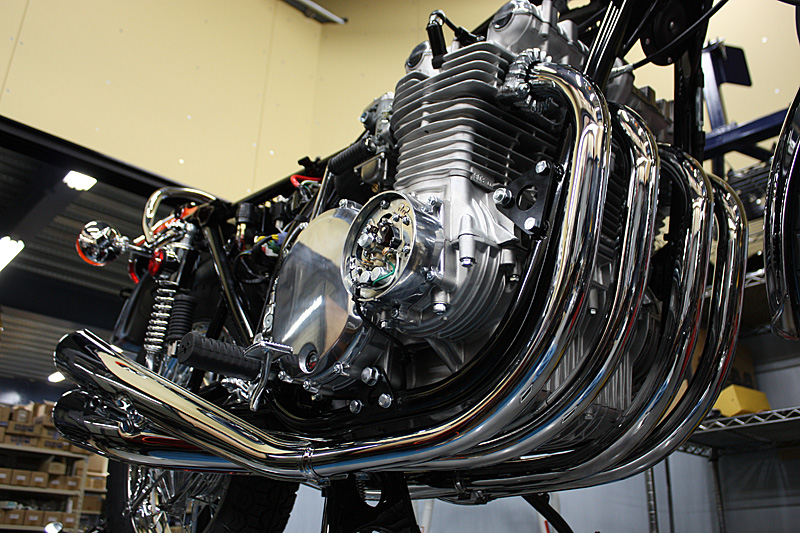

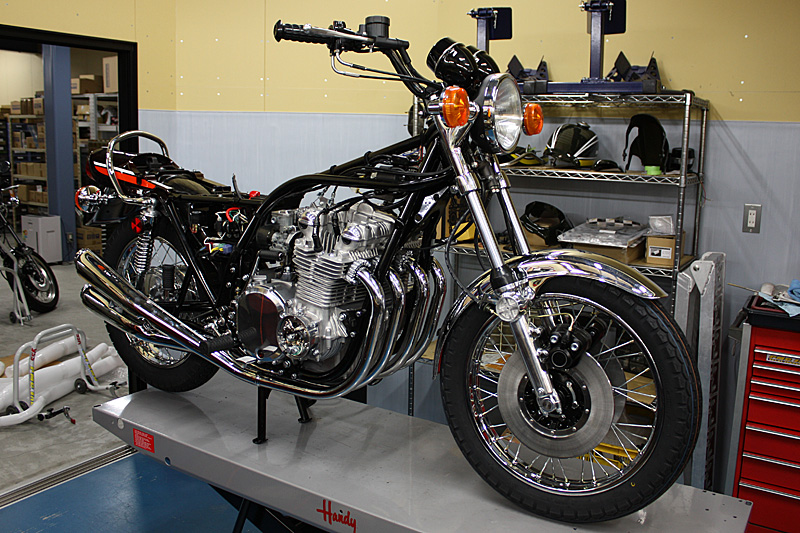

組込み状態全景
-
組込み状態全景
-
組込み状態全景
-
フューエルタンク廻り
-

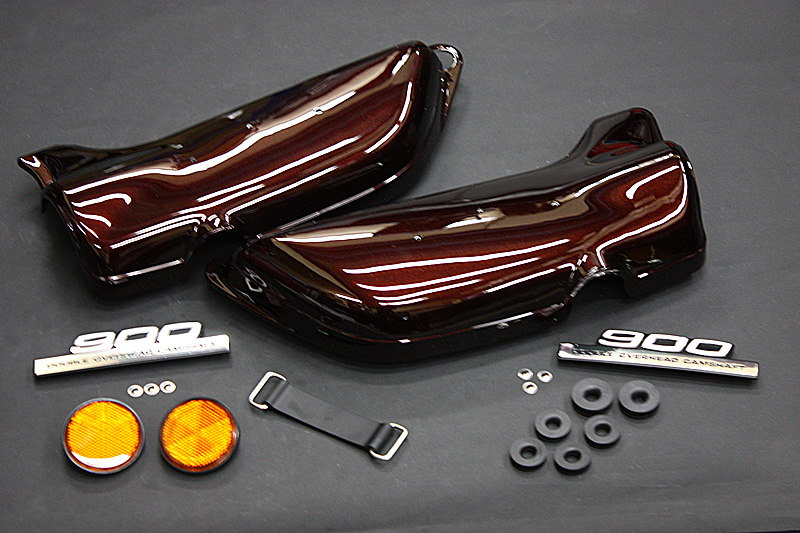

サイドカバー廻り
-

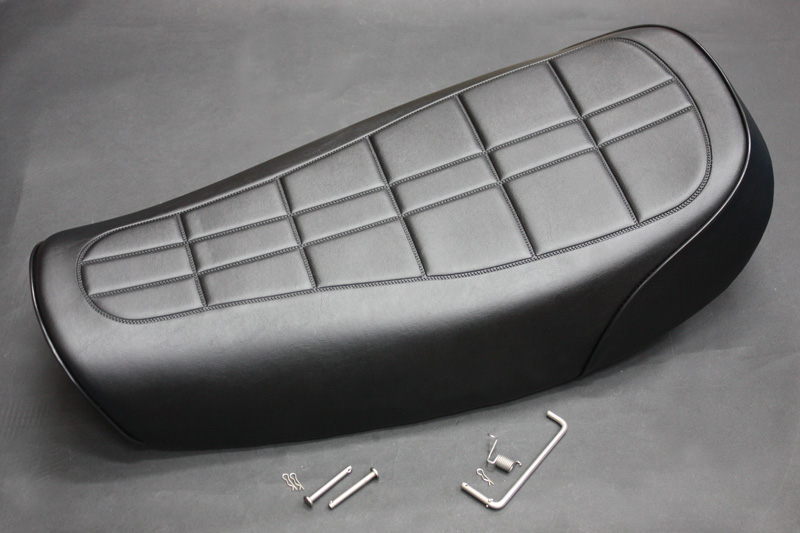

シート廻り
-

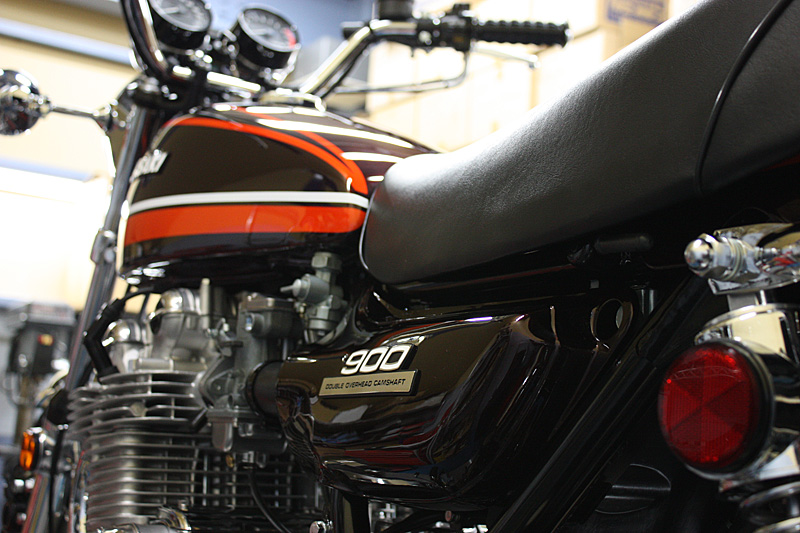

外装組込み
-
外装組込み
-
組込み状態全景
-

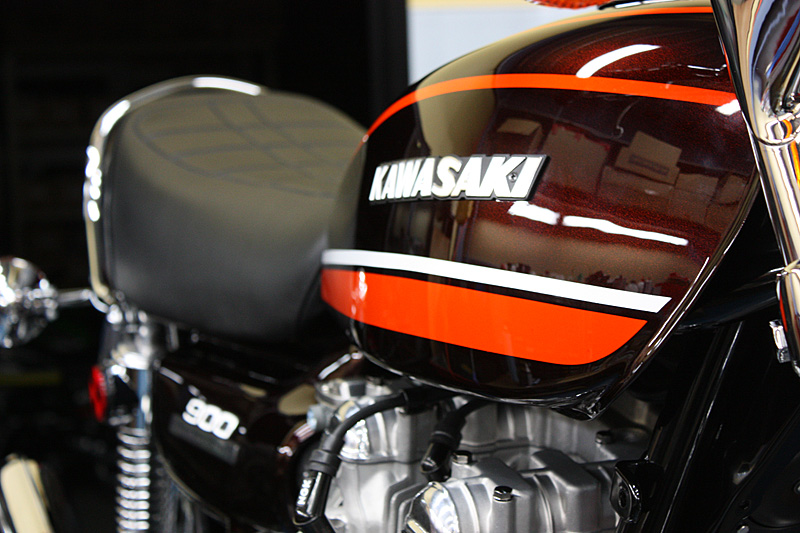

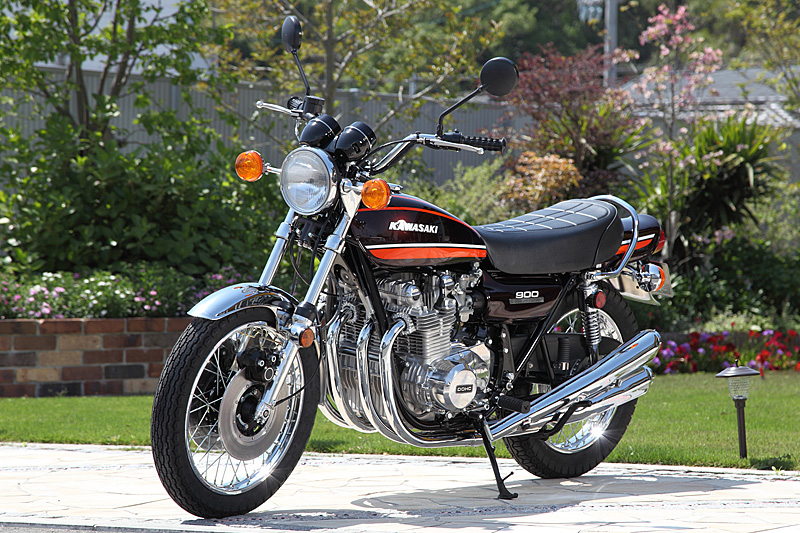

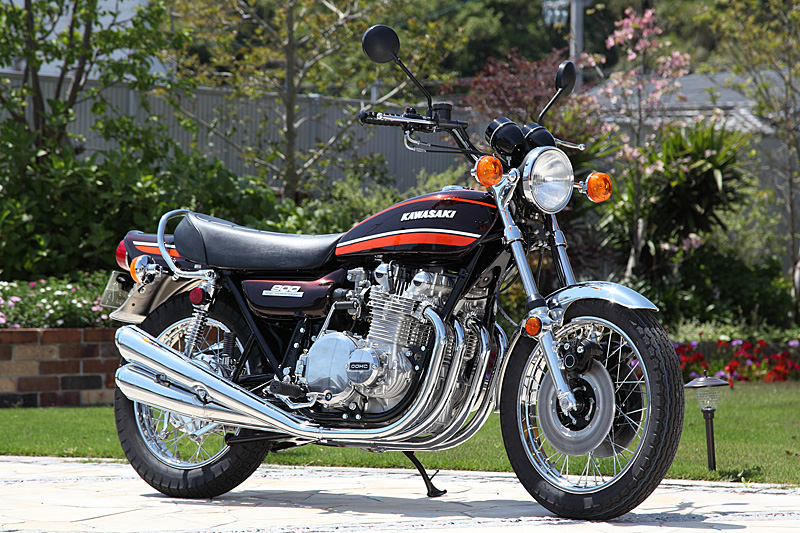

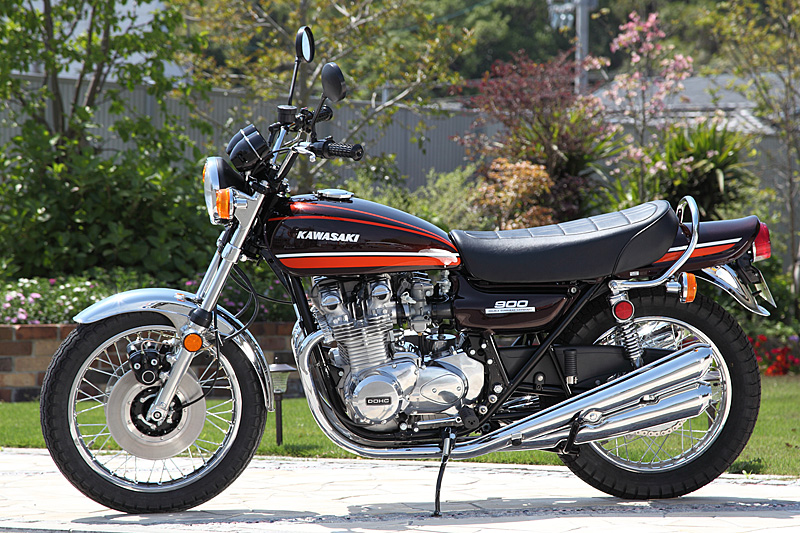

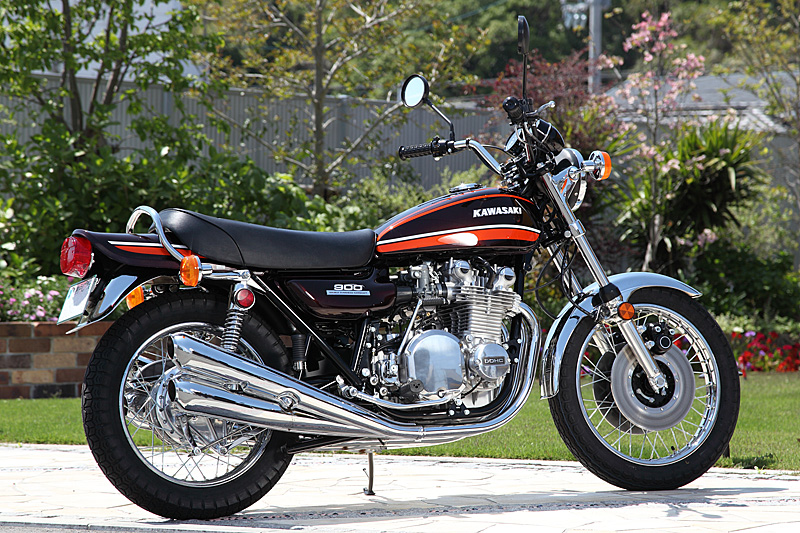

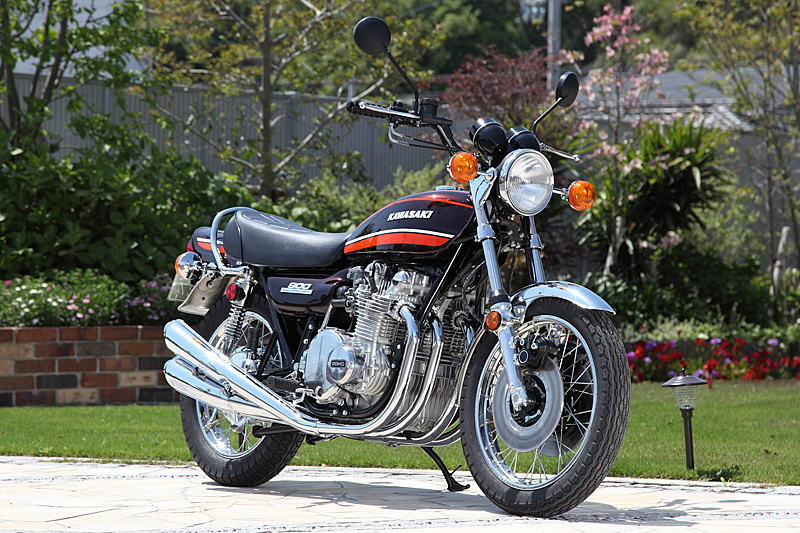

車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-
車輌完成
-

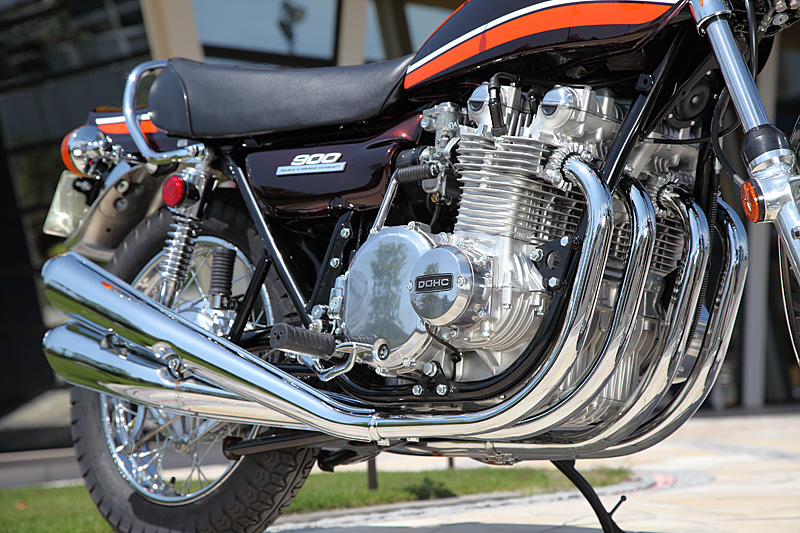

エンジン廻り
-

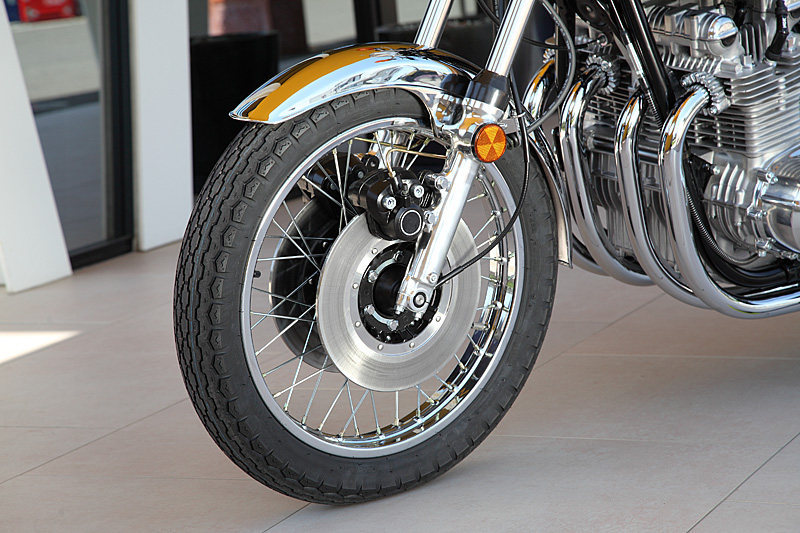

ブレーキ廻り
DETAILS
排気量 | 930cc |
---|---|
エンジン | フルオーバーホール バルブ・バルブガイド・アイドラーなど 消耗部品は新品リプロパーツを使用。 PMC キャスティングピストン1.0mm O/S PMC コンプリートガスケットセット |
クラッチ | PMC J系クラッチコンバートキット
DRAFT イージークラッチキット |
エキゾースト | PMC 4本マフラー |
キャブレター | 純正キャブレター オーバーホール |
フレーム | ブラスト処理後、硬質焼付けウレタン塗装 |
スイングアーム | PMC 丸鉄スイングアーム |
フロントフォーク | 純正フルオーバーホール |
リアショック | PMC STDタイプ リアショック |
フロントホイール | DID クロームメッキリム 1.85-19
PMC ユニクロメッキ スポーク 1.85-19 |
リアホイール | DID クロームメッキリム 2.15-18
PMC ユニクロメッキ スポーク 1.85-19 |
フロントブレーキ | PMC STDローター
PMC Wディスク用マスターシリンダー PMC STDキャリパー右 PMC STDキャリパー左 PMC 4wayジョイント |
リアブレーキ | リビルト・純正ドラムブレーキ |
ハンドル | PMC STDハンドル
PMC ディマースイッチ右 PMC ディマースイッチ右 PMC ハンドルグリップ PMC アルミスロットルパイプ |
ステップ | PMC フロントステップASSY
PMC リアステップASSY |
外装 | PMC '74 Z1A オレンジタイガー |
シート | PMC 初期型タイプシートコンプリート |
点火系 | PMC 強化型イグニッションコイル
PMC ポイントASSY |
灯火系 | BrighteC ヘッドライトセット
PMC Z2ウインカー PMC Z2テールランプ |
電装系 | PMC 強化メインハーネス4点セット
PMC メインスイッチ&ロックセット PMC MFバッテリー対応ICレギュレター |
駆動系 | PMC×SUNSTAR 630ドライブスプロケット 15T
PMC×SUNSTAR 630ドリブンスプロケット 35T EKチェーン シールチェーン 630-100L |
