1970年代。世界最高峰の量産車計画をもとに開発された、圧倒的なパワーを誇るエンジンを搭載したシャーシを支えるべく、重要保安部品である懸架システムによって驚異的な走行安定性能を完成させたカヤバ工業（現KYB）。

今回は、”ADVANTAGE KYB”との共同開発したPMCオリジナルフロントフォークのフィッティングパーツついてご紹介。
PMCオリジナルフロントフォークは、そのしなやかで腰のある使用感は多くのライダーに愛されています！

フィッティングパーツ



フィッティングパーツリスト

各KYBフォークとの組み合わせに対して、ホイールをボルトオン装着する際に必要となるパーツです。



※1 STDブレーキキャリバーは使用不可。別途ブレーキシステムをご用意ください。
ディスクローターのオフセットに合わせて、フロントフォークのキャリパーマウント部分の切削加工が必要です。
※2 STDブレーキキャリパーは使用不可。別途ブレーキシステムをご用意ください。
ディスクローターのオフセットに合わせて、キャリパーサポートのオフセットカラーが必要です。
※3 純正メーターギアはご使用いただけません。メーターギアのみ18インチ用を組み合わせて使用すると走行時の速度およびオドメーター・トリップメーターが実際の数値より多く表示されます。

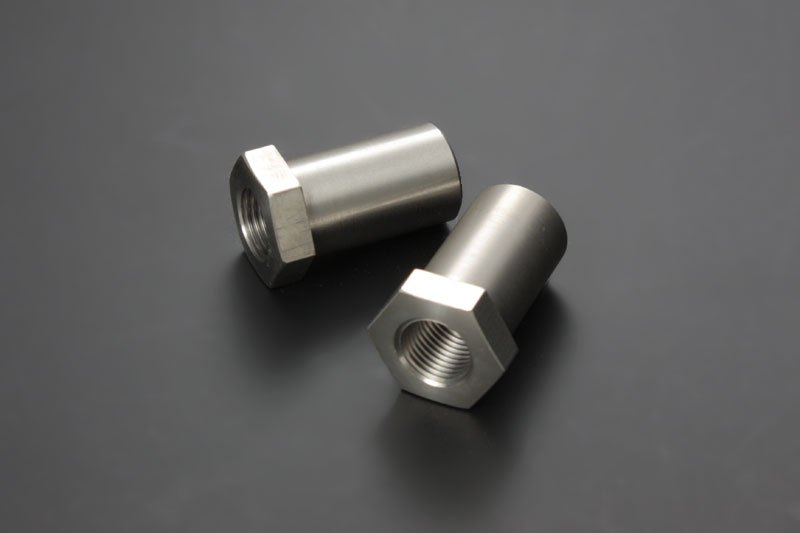

アクスルナット

All-Billetステンレスアクスル（品番:74-475）
クランプ径24mm
KYB36KZ ＆ 6穴ディスクハブ用

All-Billetステンレスアクスル（品番:74-476）
クランプ径24mm
KYB36Z ＆ 4穴ディスクハブ用

All-Billetステンレスアクスル（品番:74-471）
クランプ径22mm
KYB38/38R ＆ 6穴ディスクハブ用
KYB38/38R ＆ 4穴ディスクハブ用

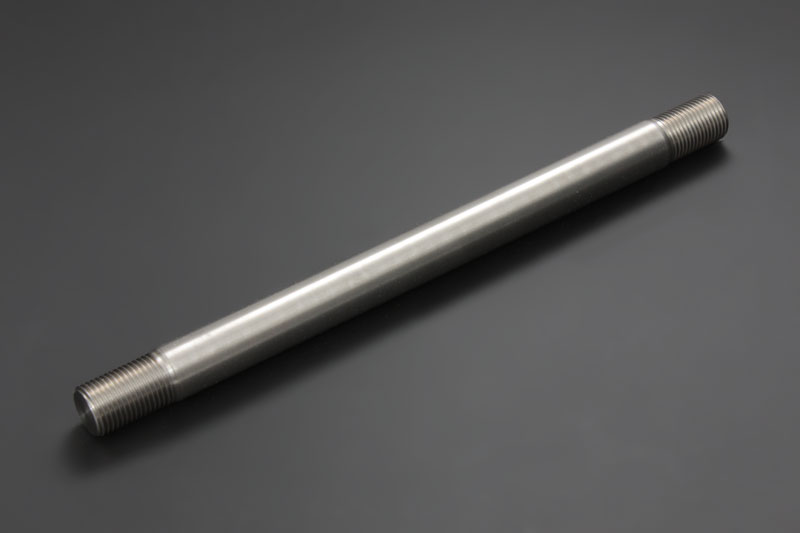

アクスルシャフト

All-Billetステンレスアクスルシャフト（品番:74-472）
Z1/Z2 (’72-’75) 18インチメーターギア用
Z750-1000(’76-’80) 19 & 18インチ用

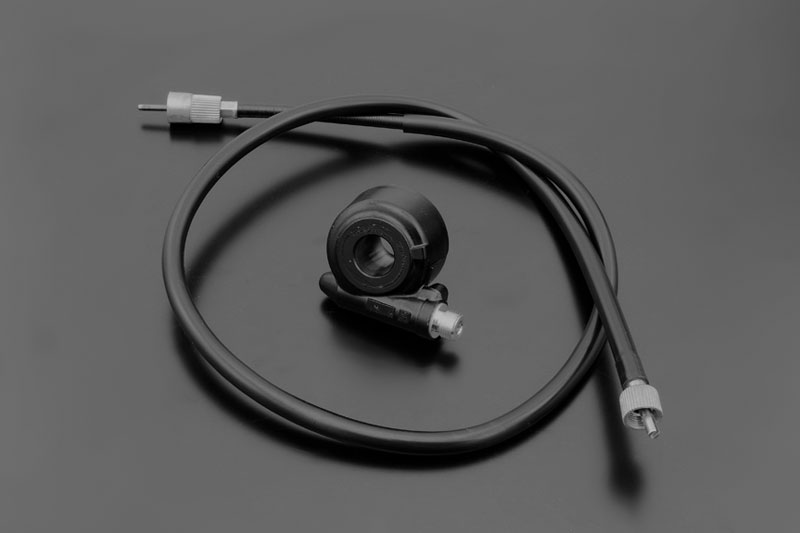

スピードメーターギアセット

スピードメーターギアセット（品番:43-931）
KYB36Z & 6穴ディスクハブ18インチ用

スピードメーターギアセット（品番:43-925）
KYB36KZ/38/38R & 6穴ディスクハブ18インチ用

スピードメーターギアセット（品番:43-933）
KYB36KZ/38/38R & 4穴ディスクハブ18インチ用

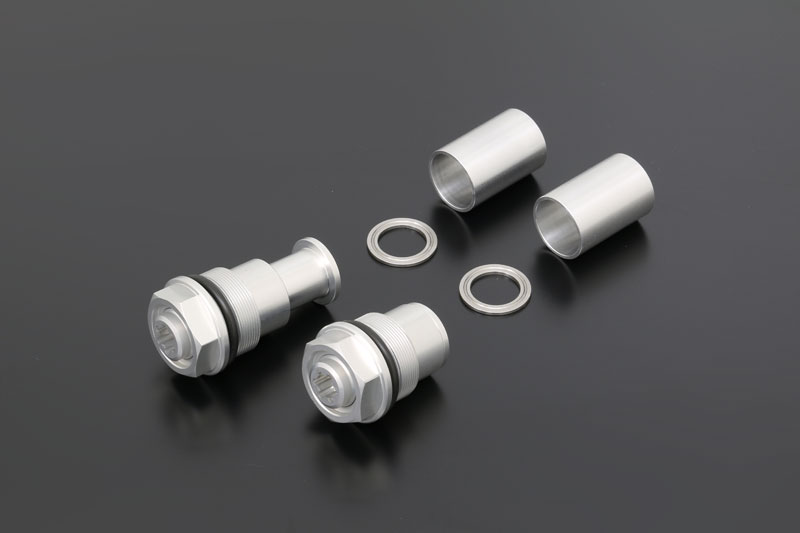

Billetイニシャルアジャスター

KYBフォークシリーズ専用イニシャルアジャスター。
・アジャスト操作時にフォークトップが飛び出さないフラットアジャスト構造。

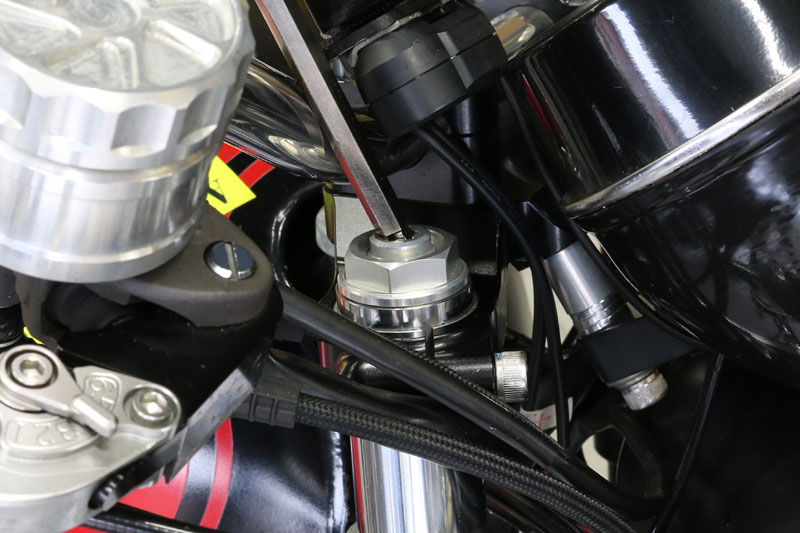

・アジャスト操作はヘキサゴンレンチを使用。狭いハンドル回りでボックスレンチが入らなくても、ボールポイントレンチを使用する事でイージーアジャスト。
・調整範囲は、36Z/36KZはマイナス5mm～プラス15mm。38/38Rはマイナス6mm～プラス14mm。

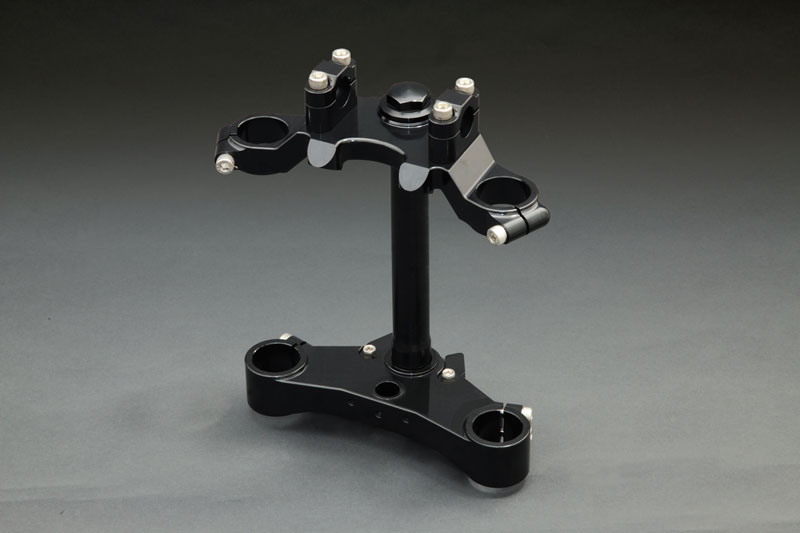

トリプルクランプキット

BilletΦ38トリプルクランプキット

ラウンドデザインを基調としたSTDルックのAll-BilletΦ38トリプルクランプ。

BilletΦ38トリプルクランプキット Z1/Z2(’72-’75)仕様 (品番:74-656)

BilletΦ38トリプルクランプキット Z750-1000(’76-’80)仕様 (品番:74-666)

※※※※※※※※
・材質は超ジュラルミン系AI2017材を採用。
・トップブリッジとアンダーステムともに、40mm厚のジュラルミンから、完璧な強度計算をもとに極限まで軽量化。
・フォークオフセットは45mmを採用しワインディングからサーキットまで軽快なハンドリングを実現。
・ハンドルストッパー部分は車輌装備状態でも取外し可能で、リペアやハンドル切れ角の調整を容易に行える2PC構造を採用。
・純正ブレーキホースジョイントを装備可能。
・別売りのΦ38-36専用アダプター（品番:74-4142）を併用すればΦ36フロントフォークにもご使用いただけます。
・クランプ径Φ36は純正ヘッドライトステー併用可能。
※フォークカバーガイドのご使用時は加工が必要となります。

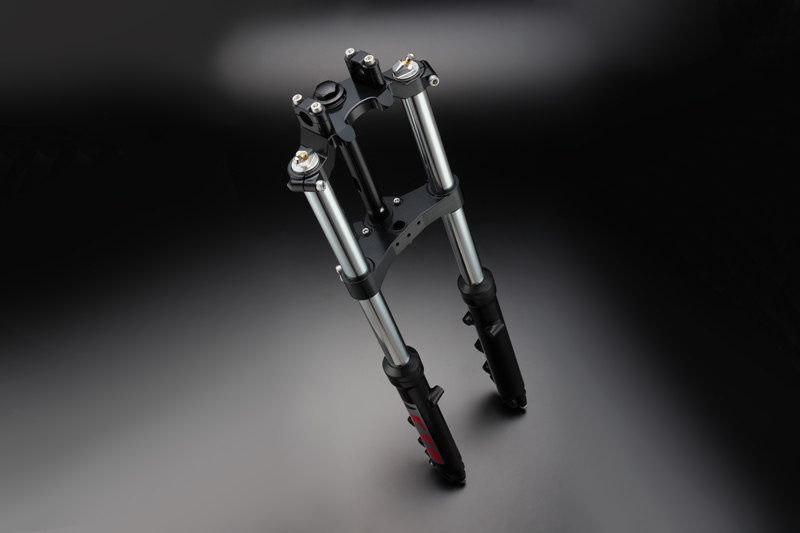

KYBフォーク＆トリプルクランプAssy

トリプルクランプとの絶妙なコンビネーションにより、KYBフォークが持つパフォーマンスを最大限に発揮し、ライディングポテンシャルとスタビリティーを向上させます。
