"More GAS!!"に応える信頼と実績のハイフローコックシリーズ！

吸気系・排気系・駆動系のチューニングを煮詰めたチューンドエンジンからの"More GAS"という要求に膨大な供給量で答えるPINGEL社(ピンゲル)のハイフローコックシリーズ。

圧倒的なパフォーマンスで知られる米ドラッグレース界でも有力チームのほとんどに採用され、高い安全性・信頼性も実証済みです。
ピンゲルが新しい燃料系のチューンナップを提案します。

01こんな方にオススメ！

■一歩踏み込んで他人とは違ったカスタムをしたいという方！
外装と同時にコックもドレスアップ！

■高性能なキャブレターに換装した方！
純正コックでは流量が足りなくなる可能性があります！
Pingelのハイフローコックでキャブレターの性能を最大限に！
02適応車種について

PMCではオリジナルのフィッティングアダプターをご用意しておりますので、Z1/Z2はもちろんのこと他車種にも幅広く取り付けていただくことができます。
03ご購入・お取り付け時の注意について

■燃料コックの干渉について
燃料コック本体がキャブレタやエンジン本体に干渉する恐れがありますので、必ず寸法図を参考にしていただき、車両側の取付スペースをご確認ください。

■アダプターを含む取り付け時の全高について
燃料コック本体とアダプターの高さに加えNPTネジのクリアランスの約3～5mmを合計した寸法となります。

■マウント部の設定について
・1/4NTP(ねじ外径約14mm)：ストレーナー径約10mm
・3/8NTP(ねじ外径約17mm)：ストレーナー径約13mm
の2タイプを設定しています。ともにナショナル・パイプ・スレッド規格です。
使用するガソリンタンクのサイズに合わせてお選びください。

PINGELコックの選び方 - 簡単3ステップ

1.フィッティングアダプターの選択

PINGELの燃料コックはインチ規格で製造されているため、専用のフィッティングアダプターが必要となります。
ご自身の車両にてアダプタータイプをご確認ください。

≪車種別のアダプタータイプの確認はこちら≫

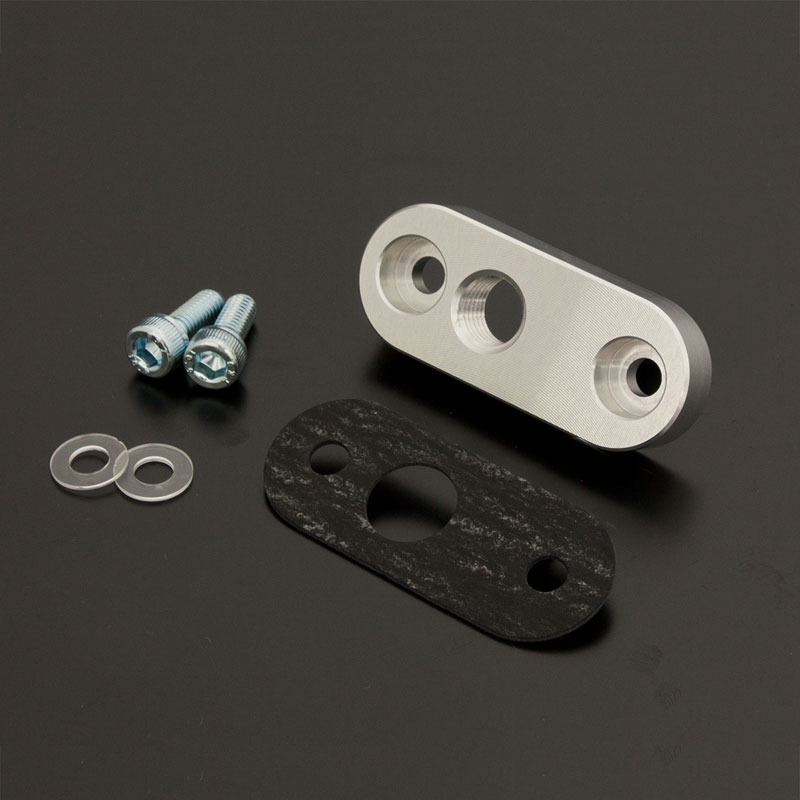

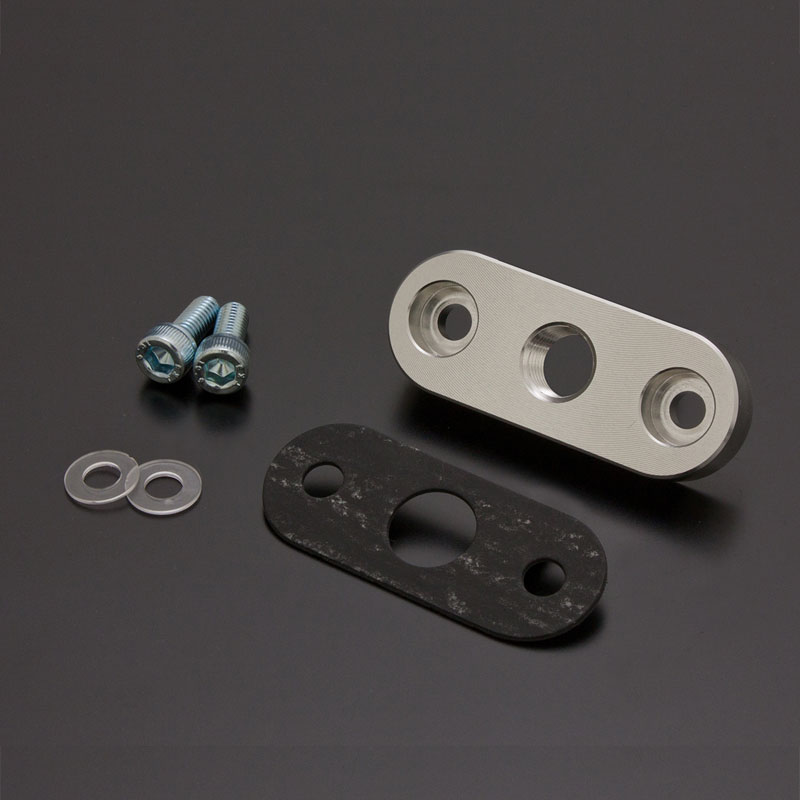

プレートタイプ	ナットタイプ
燃料コック本体をボルト2本で固定しているタイプ	燃料コック本体をナットにより連結しているタイプ

2.対応するストレーナー径の確認

車体のアダプタータイプに合わせてストレーナー径をご確認(ご選択)ください。

≪車種別ストレーナー径の確認はこちら≫
*デュアルタイプ・リザーブ付きは3/8inchのみ。

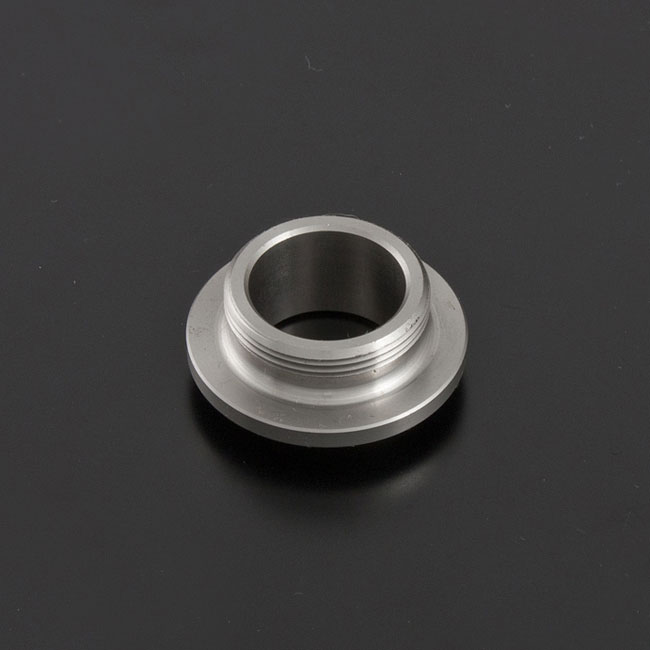

■ナットタイプ
ネジ径によってストレーナーの太さが決まります。
ネジ径の計測箇所については「計測参考画像」を参照ください。

計測参考画像

ストレーナー径対応表
タンク側ネジ径	18mm	20mm	22mm	24mm
品番	39-2003	39-2000	39-2001	39-2002
対応するストレーナー径	1/4inch		3/8inch

■プレートタイプ(選択)
ストレーナーの太さを2種類からお選びください。
　　*コックを装着する際にタンクの加工が必要となる場合があります。　　≪加工例≫

1/4inch(6.36mm)	3/8inch(9.54mm)

3.コックの種類を選択

フューエルラインの本数とリザーブの有無をお選びください。

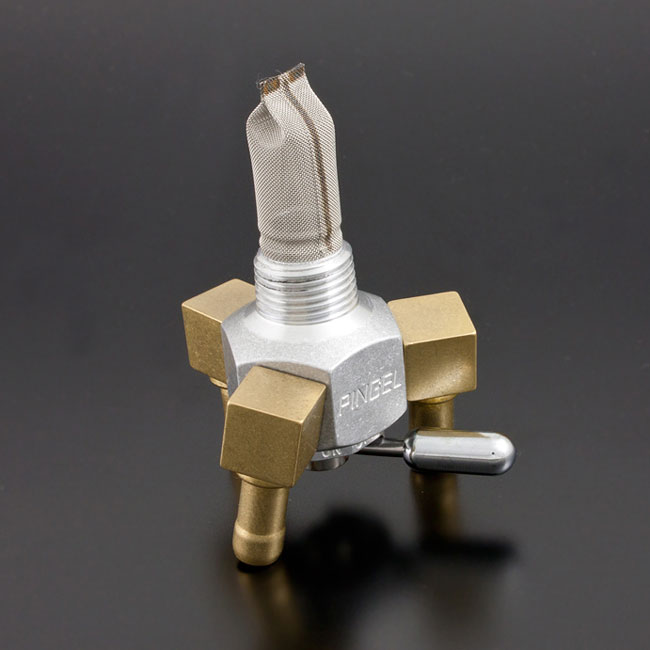

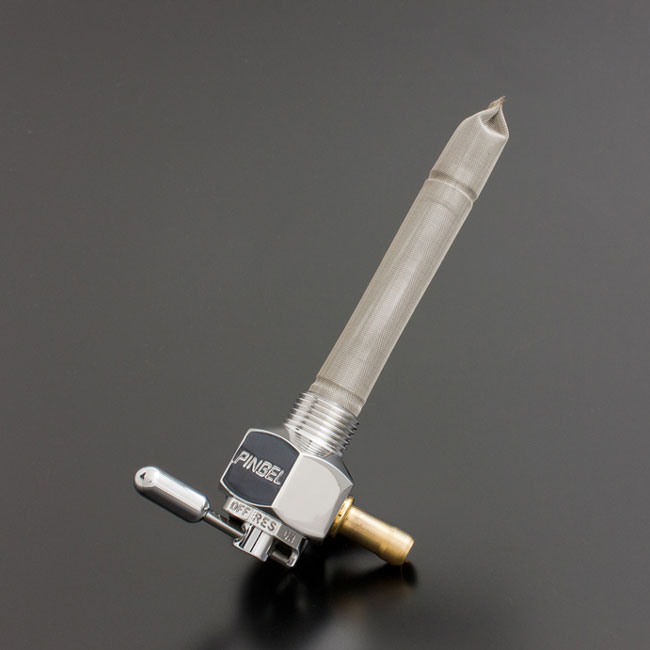

シングルアウト	デュアルアウト	トリプルアウト

車種別適応表

車種別適応表は一例であり、弊社で取付を保証するものではありません。
必ず、他パーツとの干渉、コックの位置、タンクのマウントタイプなどを実車にてご確認いただいてからご購入ください。

メーカー	車種	アダプタータイプ (ストレーナー径)	フューエルライン	コックシリーズ
KAWASAKI	Z1/Z2 KZ900 KZ750	ナットタイプ(3/8inch用) ネジ径：22mm	デュアルアウト	3000
	H2	ナットタイプ(3/8inch用) ネジ径：24mm	トリプルアウト	8000
	KZ1000A1	ナットタイプ(3/8inch用) ネジ径：22mm	シングルアウト	6000
	KZ1000A2	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	Z1-R Z1R-Ⅱ	ナットタイプ(3/8inch用) ネジ径：22mm	シングルアウト	6000
	KZ1000MK2	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	Z750FX-1	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	Z1000J/R	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	Z1100GP B2	ナットタイプ(3/8inch用) ネジ径：22mm	シングルアウト	6000
	GPZ1100F	ナットタイプ(3/8inch用) ネジ径：22mm	シングルアウト	6000
	GPZ900R	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	GPZ750R	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	6000
	W650	プレートタイプ(1/4inch用) プレートピッチ：34mm	シングルアウト	4000
	ZEPHYR1100	プレートタイプ(1/4inch用) プレートピッチ：34mm	シングルアウト	6000
	ZEPHYR750	プレートタイプ(1/4inch用) プレートピッチ：34mm	シングルアウト	6000
	ZRX1100 ZRX1200	プレートタイプ(1/4inch用) プレートピッチ：34mm	シングルアウト	6000
	Z400/750GP	プレートタイプ(1/4inch用) プレートピッチ：34mm	シングルアウト	6000
SUZUKI	GT380	プレートタイプ(1/4inch用) プレートピッチ：44mm	トリプルアウト	8000
	GSX1100S	プレートタイプ(1/4inch用) プレートピッチ：44mm	シングルアウト	4000
	GSX-R1100	プレートタイプ(3/8inch用) レートピッチ：44mm	デュアルアウト	3000(39-3219)
